11 AIIS-1240 User Manual
Chapter 2 Hardware installation

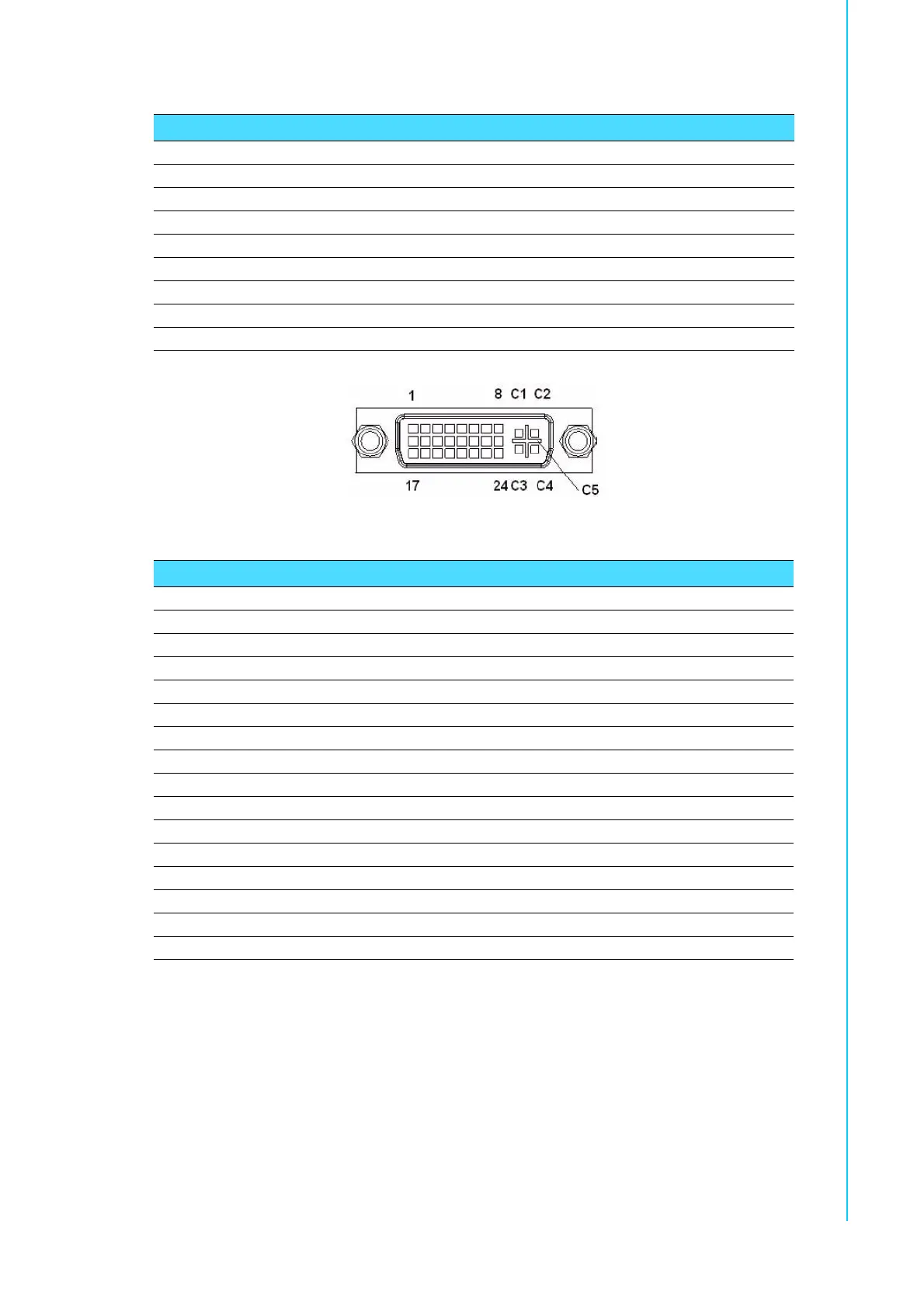

Figure 2.8 DVI Connector
2.1.6 COM Connectors
AIIS-1240 provides 2 D-sub 9-pin connectors that are serial communication interface
ports. COM-1 & COM-2 support RS-232/422/485 mode by BIOS selection.
Table 2.7: VGA Connector Pin Assignment
Pin Signal Pin Signal
1 RED 2 GREEN
3BLUE 4 N/C
5 GND 6 GND
7 GND 8 GND
9VCC 10GND
11 N/C 12 SDT
13 H-SYNC 14 V-SYNC
15 SCK
Table 2.8: DVI Connector Pin Assignment
Pin Signal Pin Signal
1 TMDS Data 2- 2 TMDS Data 2+
3GND 4 N/C
5 N/C 6 DDC clock
7 DDC data 8 N/C
9 TMDS Data 1- 10 TMDS Data 1+
11 GND 12 N/C
13 N/C 14 +5 V
15 GND 16 Hot plug detect
17 TMDS Data 0- 18 TMDS Data 0+
19 GND 20 N/C
21 N/C 22 GND
23 TMDS clock + 24 TMDS clock -
C1 N/C C2 N/C
C3 N/C C4 N/C
C5 N/C
