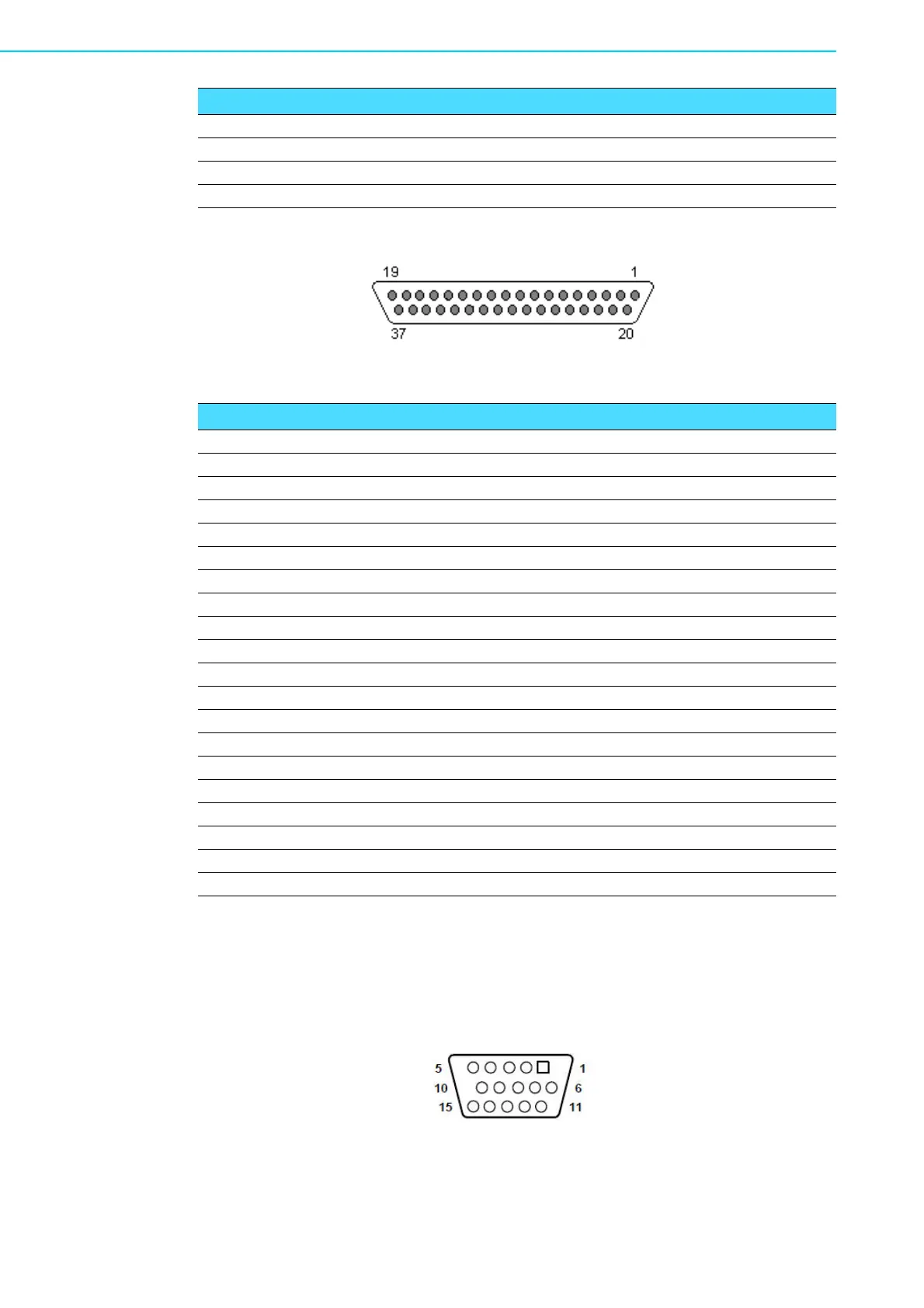

AIIS-1240 User Manual 10
DSUB-37 female connector
Figure 2.6 32-bit DIO Connector
2.1.5 VGA+DVI Connector
AIIS-1240 offers an integrated D-sub 24-pin female DVI-D Digital Visual Interface
connector and a D-sub 15-pin VGA; DVI-D carries digital video signal. This supports
high-speed, high-resolution digital displays and traditional analog displays.
Figure 2.7 Figure 2.7 VGA Connector
9DO210DO3
11 GND 12 N/C
13 N/C 14 N/C
15 +5V
Table 2.6: 32-bit DIO Connector Pin Assignment
Pin Signal Pin Signal
1DI0 2 DI2
3DI4 4 DI6
5DI8 6 DI10
7DI12 8 DI14
9GND 10 COM1
11 DO0 12 DO2
13 DO4 14 DO6
15 DO8 16 DO10
17 DO12 18 DO14
19 COM2 20 DI1
21 DI3 22 DI5
23 DI7 24 DI9
25 DI11 26 DI13
27 DI15 28 GND
29 GND 30 DO1
31 DO3 32 DO5
33 DO7 34 DO9
35 DO11 36 DO13
37 DO15
Table 2.5: 8-bit DIO Connector Pin Assignment
