9

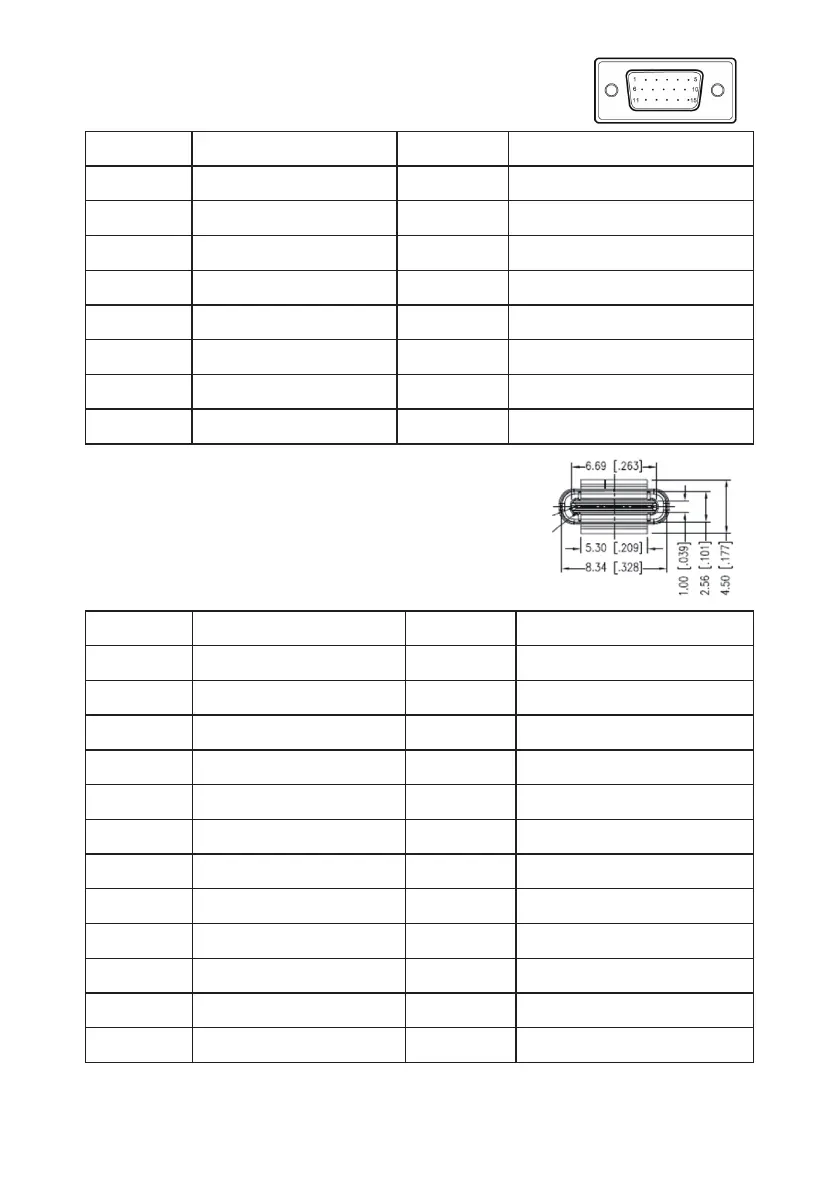

15-polige signaalkabel voor kleurendisplay
Draad Uitleg Draad Uitleg
1. Rood 9. +5 V
2. Groen 10. Aarde logica
3. Blauw 11. Aarde monitor
4. Aarde monitor 12. DDC-continue gegevens
5. DDC-retour 13. Signaal lijnsynchronisatie
6. Rood-aarde 14. Signaal veldsynchronisatie
7. Groen-aarde 15. DDC-continue klok
8. Blauw-aarde
* alleen voor bepaalde modellen
24-pins USB Type C-kabel
Pinnummer Signaaltoewijzing Pinnummer Signaaltoewijzing
A1 GND (aarding) B12 GND (aarding)
A2 SSTXp1 B11 SSTXp1
A3 SSTXn1 B10 SSTXn1
A4 VBUS B9 VBUS
A5 CC1 B8 CC1
A6 Dp1 B7 Dp1
A7 Dn1 B6 Dn1
A8 SBU1 B5 SBU1
A9 VBUS B4 VBUS
A10 SSTXn2 B3 SSTXn2
A11 SSTXp2 B2 SSTXp2
A12 GND (aarding) B1 GND (aarding)
* alleen voor bepaalde modellen
