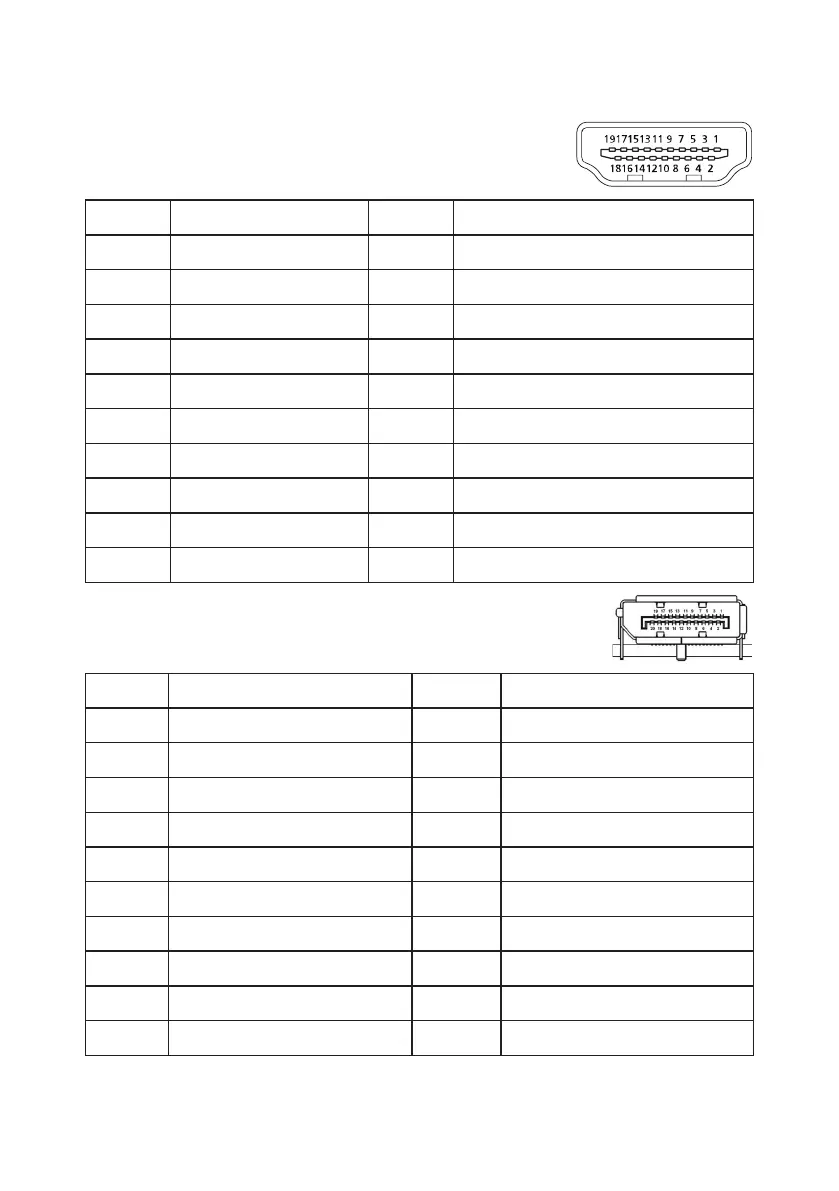

TOEWIJZING VAN CONNECTORPINNEN
19-polige signaalkabel voor keurendisplay*
PIN Betekenis PIN Betekenis
1. TMDS data2+ 10. TMDS klok+
2. Schild TMDS data2 11. Schild TMDS klok
3. TMDS data2- 12. TMDS klok-
4. TMDS data1+ 13. CEC
5. Schild TMDS data1 14. Gereserveerd (N.C. op apparaat)
6. TMDS data1- 15. SCL
7. TMDS data0+ 16. SDA
8. Schild TMDS data0 17. DDC/CEC aarding
9. TMDS data0- 18. +5 V voeding
19. Hot Plug detectie
* alleen voor bepaalde modellen
20-polige signaalkabel voor keurendisplay*
PIN Beschrijving PIN Beschrijving
1. Lane0(p) 11. GND (aarding)
2. GND (aarding) 12. Lane3(n)
3. Lane0(n) 13. Config1
4. Lane1(p) 14. Config2
5. GND (aarding) 15. AUX_CH (n)
6. Lane1(n) 16. GND (aarding)
7. Lane2(p) 17. AUX_CH (p)
8. GND (aarding) 18. Hot Plug detectie
9. Lane3(n) 19. DP Power_Return
10. Lane3(p) 20. DP voeding
* alleen voor bepaalde modellen
