Abus TECTIQ TTSG10010 handleiding
Handleiding
Je bekijkt pagina 1 van 2

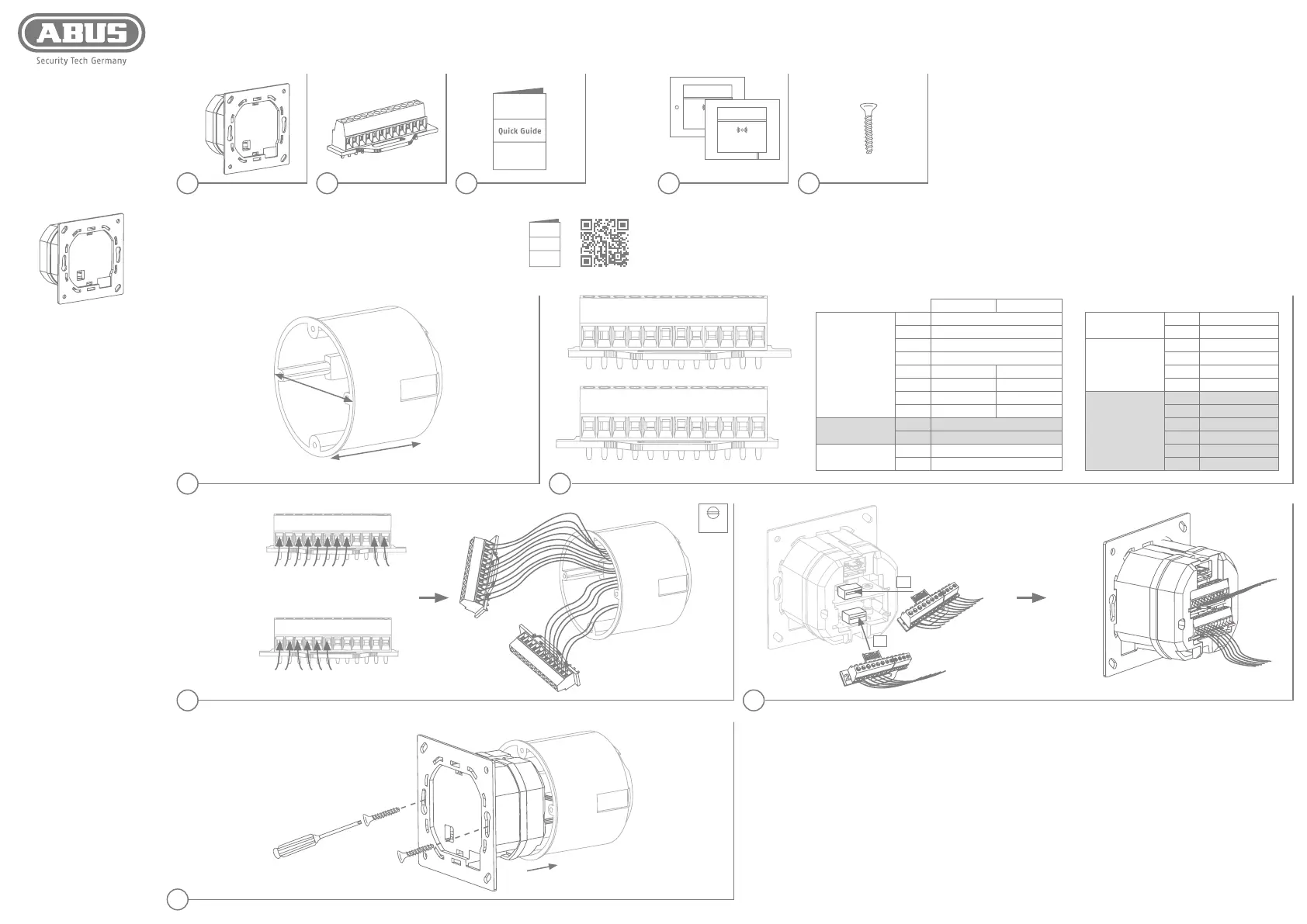

QUICK
GUIDE
TECTIQ
Steuereinheit
Controller Unit
TTSG10000
TTSG10010
Erforderliches Zubehör
Required accessories • Accessoires requis • Vereiste toebehoren •
Anbefalet tilbehør • Nödvändiga tillbehör • Accessori necessari •
Accesorios necesarios • Nødvendig tilbehør • Tarvittavat lisätarvikkeet
1× 2× 1×
i i
1× 2×
TTWL10067X / TTWL10044X
53 mm
60 mm
EIA/TIA 568A EIA/TIA 568B
Ethernet / PoE
1 brown
2 brown/white
3 blue
4 blue/white
5 orange green
6 orange/white green/white
7 green orange
8 green/white orange/white
Unused
9 NO / NC 2
10 COM 2
Relay 1
11 NO / NC 1
12 COM 1
K1
12V Input
13 12V IN
14 GND
Reader Unit 1
15 BUS A (green)
16 BUS B (yellow)
17 12V OUT (white)
18 GND (brown)
Unused
19 IN1
20 IN1
21 IN2
22 IN2
23 IN3
24 IN3
K2
3
K1
K2
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
1 2
1 2 3 4 5 6 7 8 9 10 11 12
Ethernet: PoE can be
used for TTSG10000 & TTSG10010
12V input
if PoE is not used.
Reader Unit 1
Relay 1
Optional for
TTSG10000
K1
13 14 15 16 17 18 19 20 21 22 23 24
K2
https://abus.com/product/TTSG10000
Manual
ABUS Security Center GmbH & Co. KG
Linker Kreuthweg 5, 86444 Aing, Germany
abus.com
QG00027-V01
Technische und farbliche Ände-
rungen vorbehalten. Für Irrtümer
und Druckfehler keine Haung.
© ASC 2024
Subject to technical modica-
tions and colour changes. No
liability is assumed for mistakes
or printing errors. © ASC 2024
Sous réserve de modications
techniques et de couleurs. Nous
déclinons toute responsabilité
en cas d’erreurs et de fautes
d’impression. © ASC 2024
Technische wijzigingen en kleu-
raanpassingen voorbehouden.
Voor vergissingen en drukfouten
kunnen we niet aansprakelijk
worden gesteld.
© ASC 2024
Vi förbehåller oss rätten till
tekniska ändringar och färgän-
dringar. Vi tar inget ansvar för
misstag eller tryckfel. © ASC 2024
Med forbehold for tekniske
ændringer og farveændringer.
Vi påtager os intet ansvar for
fejl eller trykfejl. © ASC 2024
Ci riserviamo il diritto di apportare
modiche tecniche e cromatiche.
Per eventuali errori di stampa
non ci assumiamo alcuna
responsabilità. © ASC 2024
Reservado el derecho a realizar
modicaciones técnicas o de
los colores. No nos hacemos
responsables de errores y fallos
de impresión. © ASC 2024
Med forbehold om tekniske en-
dringer og endringer av farge.
Ansvar for trykkfeil og andre
feil fraskrives.
© ASC 2024
Pidätämme oikeuden teknisiin
ja värimuutoksiin. Emme vastaa
painovirheistä emmekä erehdyk-
sistä. © ASC 2024
Lieferumfang
Scope of delivery • Contenu de la livraison • Leveromvang •
Indhold i kassen • Produkten innehåller • Dotazione •
Volumen de entrega • Leveringsomfang • Toimitussisältö
Montageanleitung
Installation instructions • Instructions de montage • Montagehandleiding •
Monteringsvejledning • Monteringsanvisning • Istruzioni di montaggio •
Instrucciones de montaje • Monteringsveiledning • Asennusohje
K1
K2
2 mm
0,15 Nm
