Bruciatori a gas

BRUCIA-

TORE

POTENZA

NORMALE

POTENZA

RIDOTTA

POTENZA NORMALE

GAS NATURALE

G20 (2H) 20 mbar

GPL

(Butano/Propano) G30/G31 (3+)

28-30/37 mbar

kW kW

ini. 1/100

mm

m³/h

ini. 1/100

mm

G30 G31

g/h g/h

Bruciatore

ausiliario

1.0 0.33 70 0.095 50 73 71

Bruciatore

semi rapido

2.0 0.45 96 0.190 71 145 143

Bruciatore

rapido

3,0 (gas natu-

rale)

2,8 (GPL)

0.75 119 0.286 86 204 200

Collegamento gas

Scegliere dei collegamenti fissi o usare un tubo flessibi-

le in acciaio inossidabile conforme alle disposizioni vi-

genti. Se si utilizzano tubi in metallo flessibili, fare at-

tenzione che non entrino in contatto con parti mobili o

non siano schiacciati.

Collegamento dei tubi flessibili non metallici

Se l'intera zona del raccordo è facilmente accessibile è

possibile utilizzare un tubo flessibile. Il tubo flessibile

deve essere collegato strettamente per mezzo di fa-

scette.

Installazione: usare il portatubo in gomma. Inserire

sempre la guarnizione. Quindi procedere al collega-

mento del gas. Il tubo flessibile è pronto per l'applica-

zione quando:

– Non può riscaldarsi oltre la temperatura ambiente,

superiore a 30°C;

– Non supera i 1500 mm di lunghezza;

– Non è strozzato;

– Non è soggetto a trazione o torsione;

– Non è a contatto con bordi taglienti o spigoli;

– Può essere controllato con facilità per verificarne lo

stato.

Per controllare lo stato di conservazione del tubo flessi-

bile, accertarsi che:

– Non vi siano crepe, tagli, segni di bruciatura alle

estremità e su tutta la lunghezza;

– Il materiale non sia indurito, ma abbia la corretta ela-

sticità;

– Le fascette di serraggio non siano arrugginite;

– Non sia trascorsa la data di scadenza.

Se si riscontrano uno o più difetti, non riparare il tubo,

ma sostituirlo.

Importante Al termine dell'installazione, verificare la

tenuta di ciascun raccordo dei tubi. Usare una

soluzione saponata, non una fiamma!

La rampa di alimentazione del gas si trova sul lato po-

steriore del pannello di controllo.

Avvertenza Prima di eseguire il collegamento

del gas, scollegare la spina dalla presa di

corrente o spegnere il fusibile nella scatola

portafusibili. Chiudere la valvola principale di

alimentazione del gas.

1

2

32

4

5

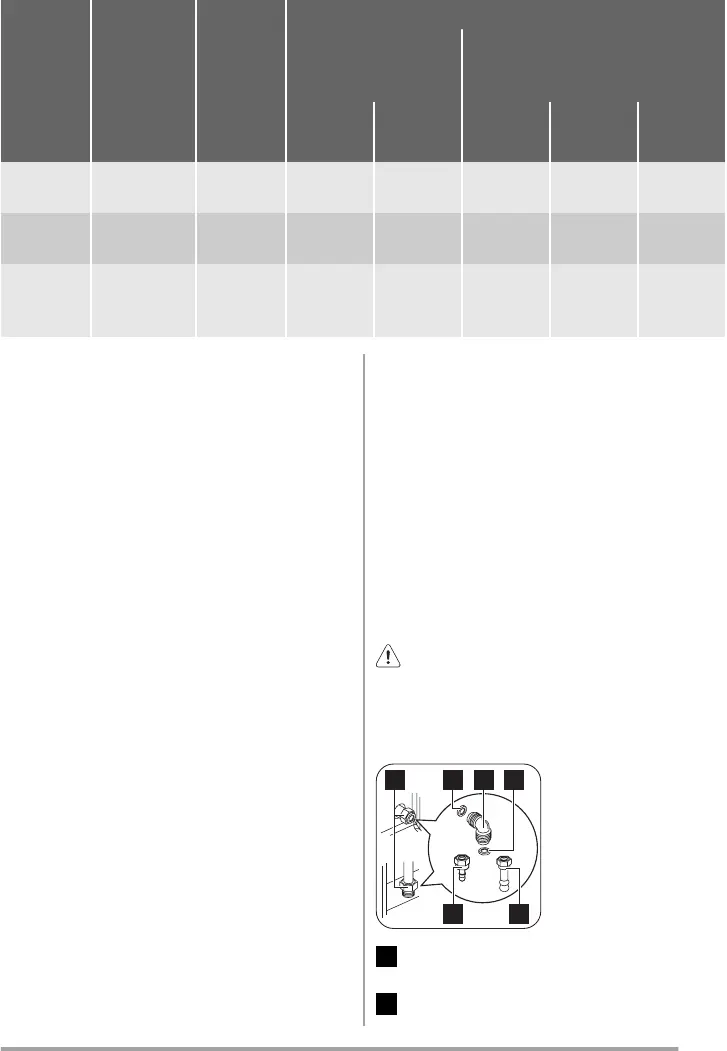

1 Punto di collegamento del gas (è disponibile un so-

lo punto per l'apparecchio)

2 Guarnizione

31
