23
Per preparare il frigorifero alla rottamazione, smontare le porte e rimuovere la guarnizione dello sportello e dei ripiani; collocare
le ante e le mensole in una posizione adeguata, in modo da evitare che i bambini rimangano intrappolati.

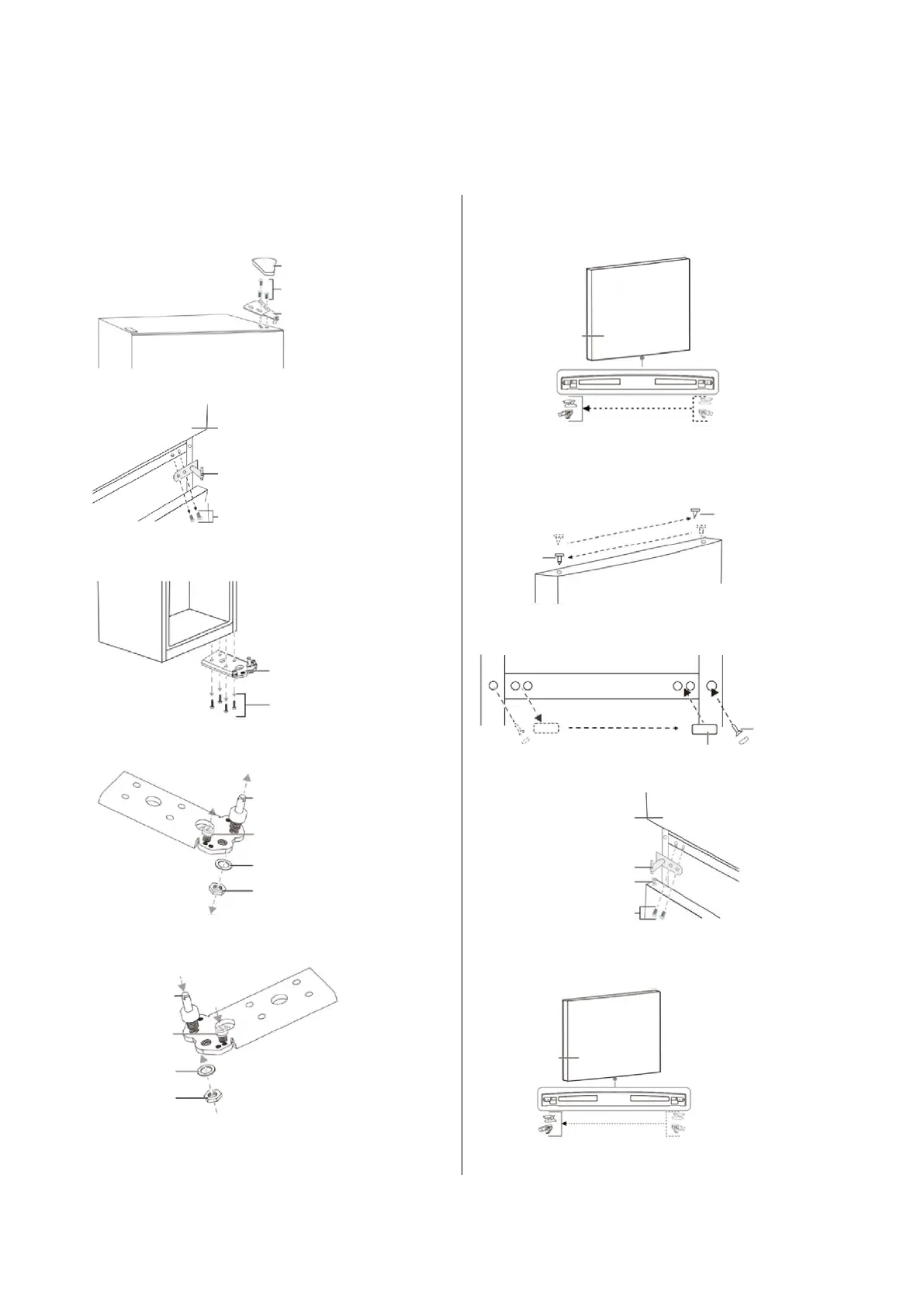

Inversione dello sportello
1. Accertarsi che la spina del frigorifero sia staccata.
2. Sollevare e rimuovere il coperchio della cerniera,
rimuovere le tre viti che fissano la cerniera superiore allo
sportello e togliere la cerniera.
3. Rimuovere dal vano lo sportello del comparto congelatore.
4. Rimuovere le due viti di fissaggio della cerniera centrale.
5. Rimuovere lo sportello del comparto frigorifero.
6. Rimuovere le quattro viti di fissaggio della cerniera inferiore
al lato destro del comparto, quindi togliere la cerniera.
7. Rimuovere la rondella e il dado che fissano lo stelo del
perno al foro destro sulla cerniera inferiore e togliere lo stelo e
la vite a perno
8. Inserire la vite a perno nel foro destro e inserire lo stelo del
perno nel foro sinistro sulla cerniera inferiore e fissare lo stelo
con la rondella e il dado.
9. Installare la cerniera inferiore sul lato sinistro del vano.
10. Rimuovere la vite di fissaggio dei fermi dello sportello dalla
parte inferiore destra dello sportello del comparto frigorifero,
togliere i fermi dello sportello e installarli sul lato inferiore
sinistro.
11. Installare lo sportello del comparto frigorifero.
12. Spostare la boccola dello sportello dal lato superiore destro
dello sportello del frigorifero al lato superiore sinistro dello
sportello. Spostare il coperchio del foro sinistro sul lato destro
13. Rimuovere le viti e il tappo del foro della vite della cerniera
centrale sul lato sinistro e installarlo nel foro della vite sul lato
destro del mobile.
14. Installare la cerniera centrale sul lato sinistro con le due viti
precedentemente rimosse.
15. Rimuovere la vite di fissaggio dei fermi dello sportello dalla
parte inferiore destra dello sportello del comparto congelatore,
togliere i fermi dello sportello e installarli sul lato inferiore
sinistro.
16. Installare lo sportello del comparto congelatore.
Coperchio della cerniera
Viti
Cerniera superiore
Sportello del
frigorifero
Sportello del vano
congelatore
Cerniera centrale
Fermi dello
sportello
Viti
Coperchio
del foro
Boccola dello
sportello
Cerniera
inferiore
Viti
Vite
Tappo del foro della vite
Stelo del perno
Vite a perno
Rondella
Dado
Sportello del vano
congelatore
Cerniera centrale
Boccola dello sportello
Viti
Stelo del
perno
Vite a perno
Rondella
Dado
Sportello del
congelatore
Fermi dello
sportello
