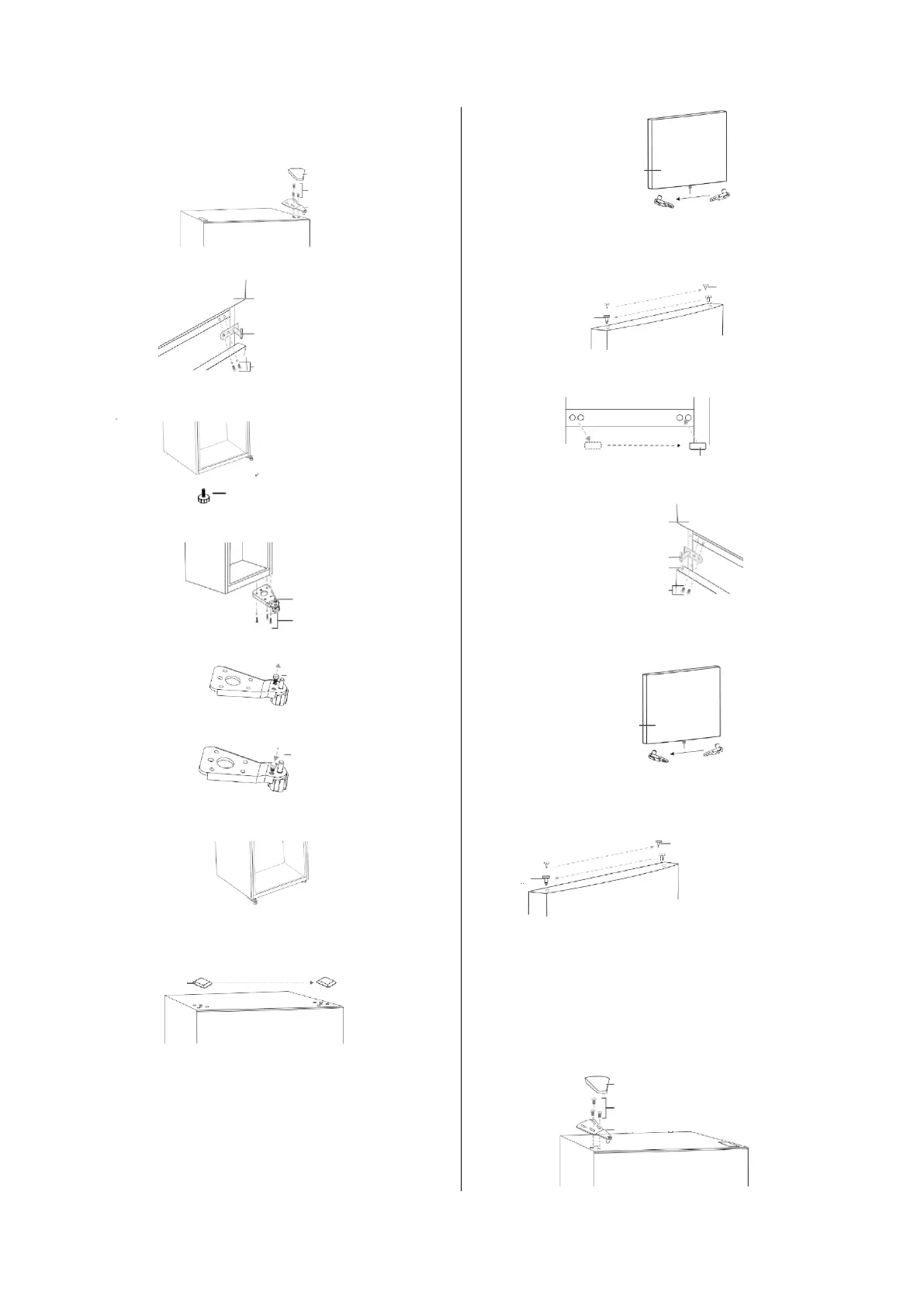

Inversione del senso di apertura dello sportello
1. Accertarsi che la spina del frigorifero sia staccata.
2. Sollevare e rimuovere il coperchio della cerniera,
rimuovere le tre viti che fissano la cerniera superiore allo
sportello e togliere la cerniera.
3. Rimuovere dal vano lo sportello del comparto congelatore.
4. Rimuovere le due viti di fissaggio della cerniera centrale.
5. Rimuovere lo sportello del comparto congelatore.
6. Rimuovere il piedino di livellamento sul lato sinistro del
mobile e tenerlo da parte per reinstallarlo successivamente.
7. Rimuovere le viti di fissaggio della cerniera inferiore al lato
destro del vano, quindi togliere la cerniera.
8. Rimuovere la rondella e il dado che fissano lo stelo del
perno al foro destro sulla cerniera inferiore e togliere lo stelo
9. Inserire lo stelo del perno nel foro sinistro sulla cerniera
inferiore e fissare lo stelo con la rondella e il dado.
10. Installare la cerniera inferiore sul lato sinistro del vano.
11. Installare il piedino di livellamento rimosso sul lato destro
del mobile.
12. Rimuovere la vite di fissaggio del fermo dello sportello dalla
parte inferiore destra dello sportello del comparto frigorifero,
togliere il fermo dello sportello e installarlo sul lato inferiore
sinistro.
13. Installare lo sportello del comparto frigorifero.
14. Spostare la boccola dello sportello dal lato superiore destro
dello sportello del congelatore al lato superiore sinistro dello
sportello. Spostare il coperchio del foro sinistro sul lato destro.
15. Rimuovere il tappo del foro della vite della cerniera centrale
sul lato sinistro e installarlo nel foro della vite sul lato destro del
mobile.
16. Installare la cerniera centrale sul lato sinistro con le due viti
precedentemente rimosse.
17. Rimuovere la vite di fissaggio del fermo dello sportello dalla
parte inferiore destra dello sportello del comparto congelatore,
togliere il fermo dello sportello e installarlo sul lato inferiore
sinistro.
18. Installare lo sportello del comparto congelatore.
19. Spostare la boccola dello sportello dal lato superiore destro
dello sportello del congelatore al lato superiore sinistro dello
sportello. Spostare il coperchio del foro sinistro sul lato destro.
20. Rimuovere il coperchio del foro dal lato superiore sinistro
del vano e fissare il coperchio sul lato superiore destro del
vano.
21. Fissare la cerniera superiore al lato superiore sinistro del
vano con le tre viti rimosse precedentemente. Prima di
stringere le viti della cerniera superiore, accertarsi che la parte
superiore dello sportello sia a livello con il vano e che la tenuta
della guarnizione in gomma sia efficace.
22. Installare il coperchio della cerniera sulla cerniera sul lato
superiore sinistro del vano.
Coperchio della cerniera
Sportello del frigorifero
Viti
Cerniera superiore
Fermo dello
sportello
Coperchio
del foro
Sportello del comparto frigorifero
Boccola dello
sportello
Cerniera centrale
Viti
Tappo del foro della vite
Piedino di
livellamento
Sportello del vano
congelatore
Cerniera
centrale
Boccola dello sportello
Viti
Cerniera inferiore
Viti
Stelo del perno
Sportello del
congelatore
Fermo dello
sportello
Stelo del
perno
Coperchio del foro
Boccola dello
sportello
Coperchio del
foro della vite
della cerniera
Coperchio della cerniera
Viti
Cerniera superiore
