5

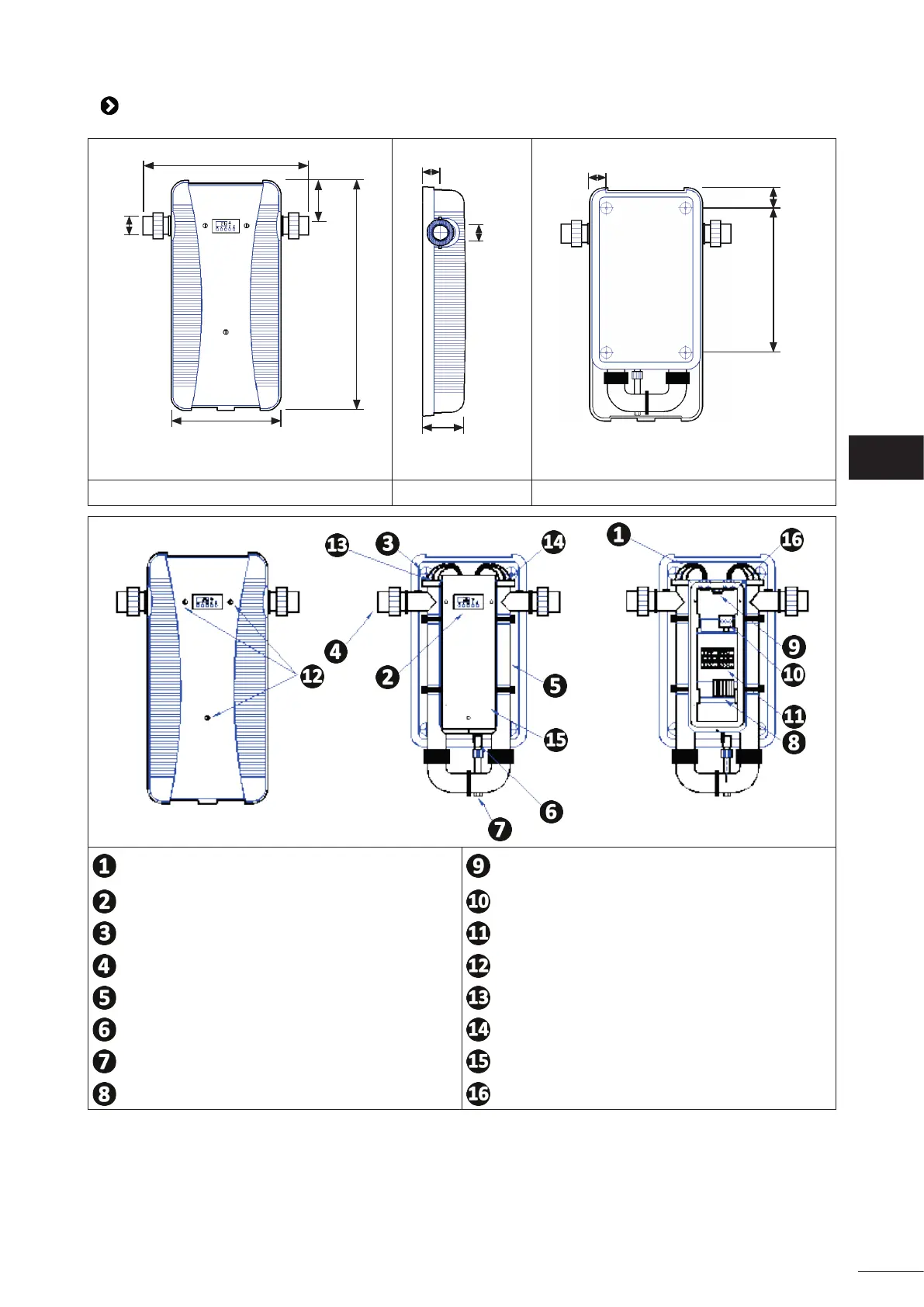

1.3 I Abmessungen und Kennzeichnung
600
Ø63
385
160
±2mm
800
143
60
±2mm
Ø50
50
495
±2mm
70
Abmessung in Millimetern
Abmessung in
Millimetern
Abmessung in Millimetern
Vorderansicht Seitenansicht Rückansicht
Stromkabel des elektrischen Titan-
Heizwiderstands
Thermostat posive Sicherheit
Regler mit digitaler Anzeige Sternpunktklemmleiste
Heizungshalterung (an 4 Punkten) Leistungsschütze
Verschraubung Ø50 (innen) oder Ø63 (außen) Befesgungsschrauben der Abdeckung
Eingespritztes Gehäuse Fühler des digitalen Thermostats*
Paddelschalter Fühler des Sicherheitsthermostats*
Entleerungsstopfen der Heizung Steuerbox
Klemmleiste für den elektrischen Anschluss Kabelverschraubungen
* Werksposion für Wasserießrichtung von links nach rechts.
