7
1.3 I Anschlüsse der Stromversorgung
• Schlecht festgezogene Anschlussklemmen können eine Erhitzung der Klemmleiste verursachen
und ziehen das Erlöschen der Garaneansprüche nach sich.
• Vor jedem Eingri im Inneren des Gerätes muss die Stromversorgung unbedingt unterbrochen
werden, da sonst die Gefahr eines Elektroschocks besteht, der zu Schachschäden und schweren
oder sogar tödlichen Verletzungen führen kann.
• Nur ein qualizierter und erfahrener Techniker ist befugt, eine Verkabelung im Gerät
durchzuführen oder das Stromkabel auszutauschen.
• Der Installateur muss dafür sorgen, dass das Gerät an ein Stromnetz mit einer Impedanz von
weniger als 0,095 Ohm angeschlossen ist. Bei Bedarf muss er sich dazu an den Stromversorger
wenden.
• Die Stromversorgung der Wärmepumpe muss von einer Schutz- und Trennvorrichtung (nicht mitgeliefert) gemäß den
im Installaonsland geltenden Normen und Vorschrien angeschlossen werden.
• Das Gerät ist für den Anschluss in ein Hauptstromversorgungssystem mit Neutralleiter im TT- und TN-S-System
vorgesehen.
• Elektrischer Schutz: durch Schutzschalter (D-Kurve) (die Größe ist § „5.2 I Technische Daten“ zu entnehmen), mit
einem Fehlerstromschutzschalter von 30 mA (Schutzschalter oder Schalter).
• Ein zusätzlicher Schutz kann bei der Installaon erforderlich sein, um die Überspannungskategorie II zu gewährleisten.
• Die Stromversorgung muss mit der auf dem Typenschild des Gerätes angegebenen Spannung übereinsmmen.
• Das Stromkabel darf nicht mit einem scharfen oder heißen Gegenstand in Berührung kommen, der es beschädigen
oder quetschen könnte.
• Das Gerät muss auf jeden Fall geerdet werden.
• Die Leitungen für den elektrischen Anschluss müssen befesgt werden.
• Eine Kabelverschraubung für die Durchführung der Stromkabel im Gerät verwenden.
• Ein Stromkabel (vom Typ RO2V) für Außen- oder unterirdische Verlegung (oder das Kabel in einem Schutzrohr
verlegen) mit einem Außendurchmesser zwischen 9 und 18mm verwenden.
• Es wird empfohlen, das Kabel in 50 cm Tiefe (85 cm unter einer Straße oder einem Weg) in einem Kabelschutzrohr
(mit roten Ringen) zu verlegen.
• Wenn dieses unterirdisch verlegte Kabel ein anderes Kabel oder eine andere Leitung (Gas, Wasser ...) kreuzt, muss der
Abstand zwischen ihnen mehr als 20 cm betragen.

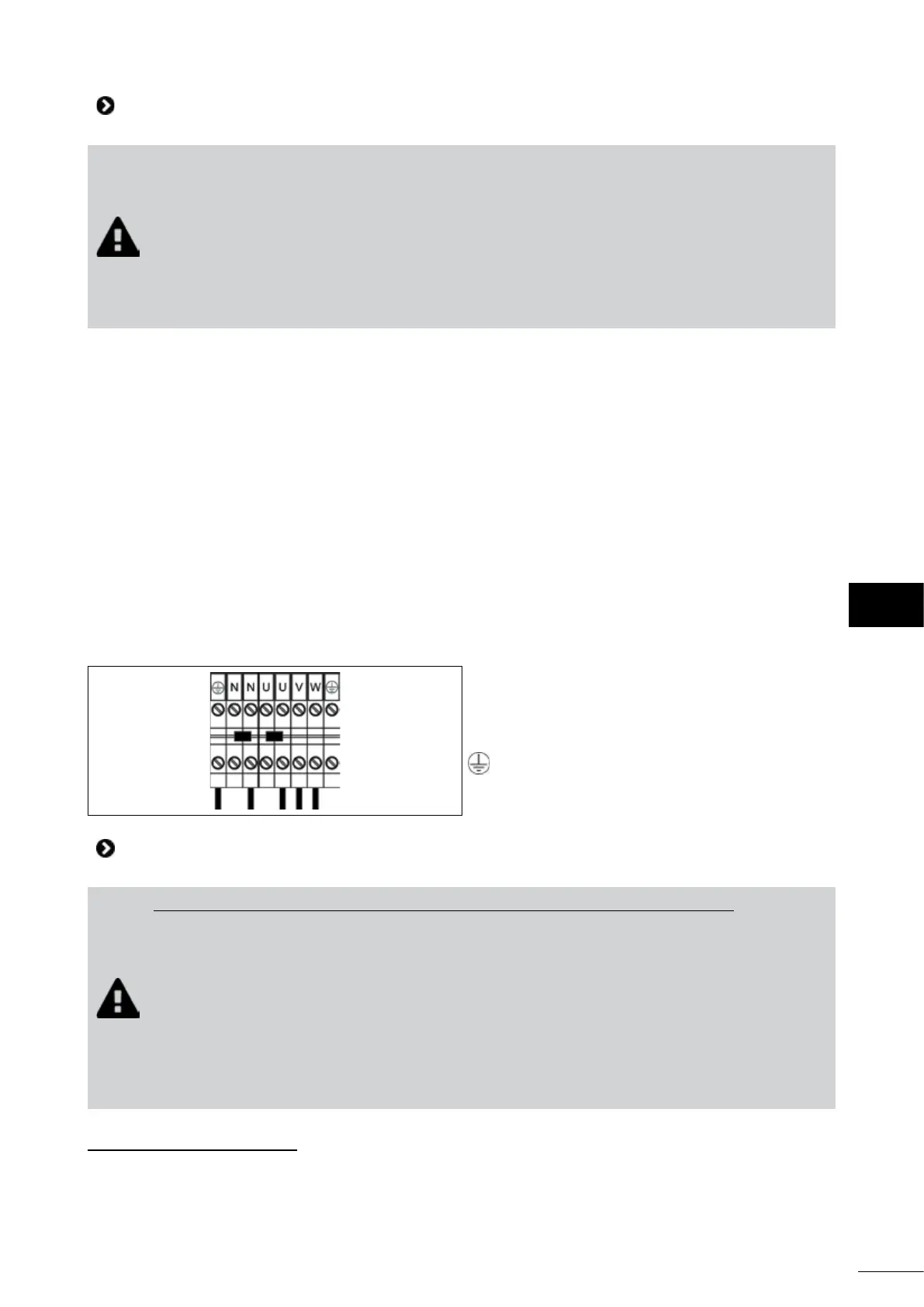

• Das Stromkabel an der Anschlussklemmleiste im Inneren des Gerätes anschließen.
U-V-W: Phase
N: Neutralleiter
: Erde
1.4 I Anschlüsse der Oponen
Anschluss der Oponen „Heizungspriorität“, „Fernschaltung ein/aus“ und „Alarm“:
• Jeder fehlerhae Anschluss an den Klemmen 1 bis 8 kann das Gerät beschädigen und zieht das
Erlöschen der Garaneansprüche nach sich.
• Der Motor der Filterpumpe darf auf keinen Fall direkt über die Klemmen 1-2 versorgt werden.
• Im Fall eines Eingris an den Klemmen 1 bis 8 besteht die Gefahr eines Rückstroms, von
Verletzungen, Beschädigungen oder Tod.
• Kabel mit Mindestquerschni 2x1,5 mm² vom Typ RO2V mit einem Durchmesser zwischen 8
und 13 mm verwenden.
• Eine Stopuchse für die Durchführung der Kabel im Gerät verwenden. Die Kabel, die für die
Oponen verwendet werden, und das Stromkabel müssen mit einer Schelle im Inneren des
Gerätes unmielbar nach den Kabelverschraubungen getrennt gehalten werden (Gefahr von
Interferenzen).
1.4.1 Opon „Fernsteuerung“
• Mit dieser Opon kann die Bedienung des Gerätes ersetzt werden, um das Gerät per Fernsteuerung zu bedienen.
Dazu muss der als Opon verfügbare Bausatz für die Fernsteuerung verwendet werden.
• Der Anschluss wird in der mit dem Bausatz mitgelieferten Anleitung beschrieben.
DE
