7
2❷ Installaon des Salzelektrolysegerätes
2.1 I Installaon der Elektrolysezelle
• Die Zelle muss immer das letzte Element sein, das an der Rückleitung zum Becken installiert wird (siehe
§ „2.1.1. Einbau der Zelle und des Sondenträgers (je nach Modell)“).
• Wir empfehlen, die Zelle immer als Bypass zu installieren. Diese Montage ist Picht, wenn der Durchuss
größer ist als 18 m³/h, um Strömungsverlusten vorzubeugen. Ein Venl, das den Durchuss reguliert,
muss eingesetzt werden.
• Wenn die Zelle in einen Bypass installiert wird, ist an der Ausströmseite der Zelle ein Rückschlagvenl
an Stelle eines manuellen Venls anzubringen, um jede Gefahr einer falschen Einstellung und einer
schlechten Zirkulaon in der Zelle auszuschließen.
2.1.1. Einbau der Zelle und des Sondenträgers (je nach Modell)
• Die Zelle muss auf der Rohrleitung nach dem Filtersystem, nach den eventuellen Sonden und nach einer eventuellen
Heizanlage installiert werden.
• Die Installaon der Zelle muss einen leichten Zugang zu den installierten Elektroden ermöglichen.
• Es muss möglich sein, die Zelle mit zwei Venlen von der übrigen Anlage zu isolieren, so dass Wartungsarbeiten
durchgeführt werden können, ohne dass das Schwimmbecken entleert werden muss.

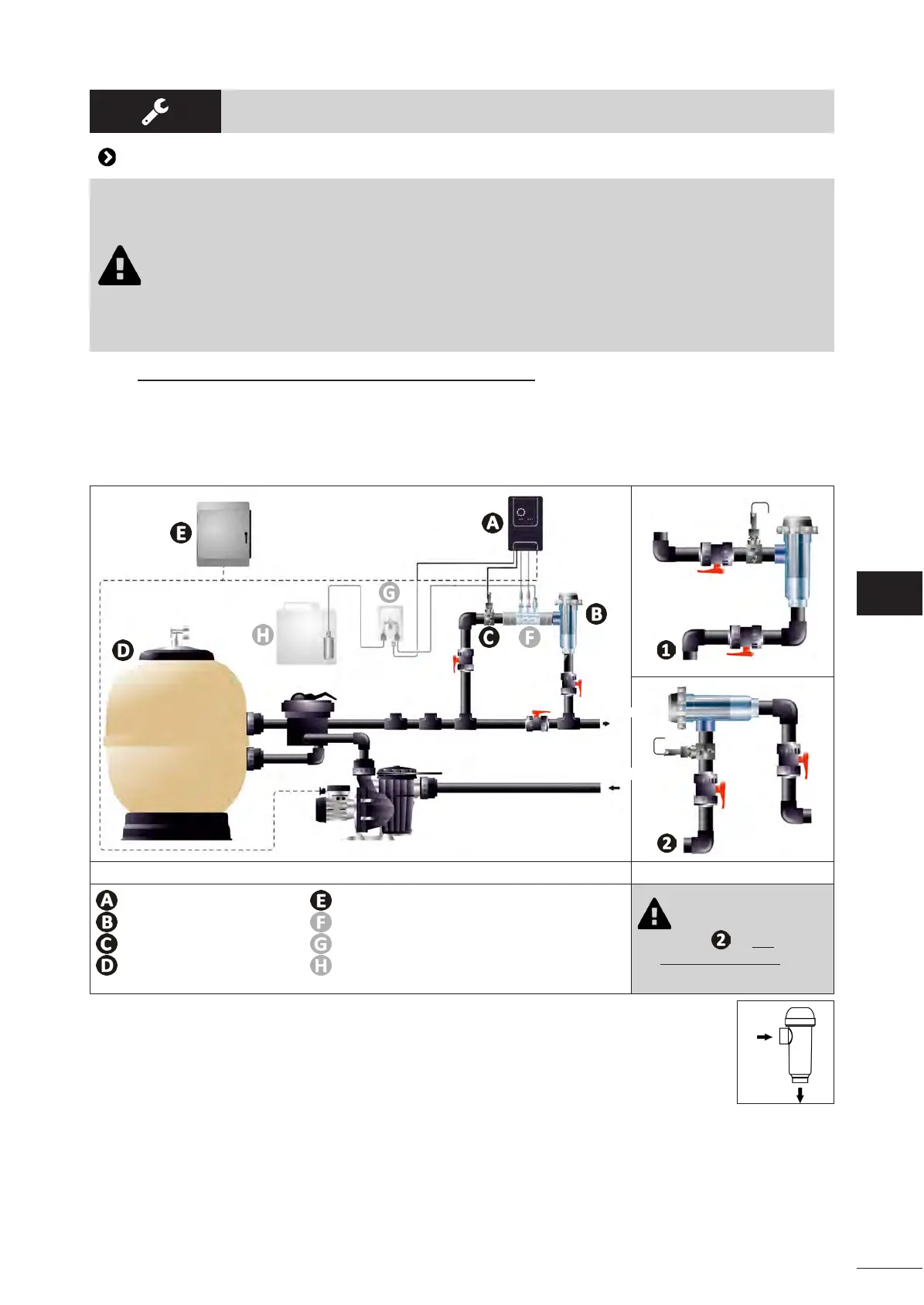

Ausgang
Eingang
Installaon des Elektrolysegerätes als Bypass (empfohlen) Direkte Installaon
Steuerbox
Zelle
Paddelschalter
Filter
Klemmkasten
Sondenträger + pH- und/oder Redox-Sonden*
pH-Pumpe*
pH-Minus-Behälter*
Die direkte
Installaon
ist nur
bei darüberliegendem
Wasserspiegel möglich.
(* je nach Modell)
• Die auf der Zelle angegebene Strömungsrichtung des Wassers ist einzuhalten.
• Das Zirkulaonssystem muss den erforderlichen Mindestdurchuss garaneren (siehe § „1.2 I
Technische Daten“).
• Bei Rohren mit einem Ø von 50 mm müssen Sie die PVC-Klebereduzierstücke mit entsprechendem Durchmesser
verwenden.
• Das Netzkabel der Zelle unter Einhaltung der Farbcodes der Leiter anschließen (roter, gelber, orangefarbener
Steckverbinder) und danach die Schutzkappen anbringen (siehe § „2.1.3. Anschluss der Zelle an die Steuerbox“).
DE
