2❷ Installae van het zoutelektrolysetoestel
2.1 I Installae van de elektrolysecel
• De cel moet aljd het laatste element zijn op de retourleiding naar het zwembad (zie § “2.1.1.
Plaatsing van de cel en van de sensorhouder (aankelijk van het model)”).
• Het wordt aljd aangeraden om de cel in bypass te installeren. Deze montage is verplicht indien het
debiet hoger is dan 18 m³/u, om ladingverlies te voorkomen. Er moet een kogelkraan geïnstalleerd
worden.
• Wanneer de cel in bypass geïnstalleerd is, plaatst u stroomafwaarts van de cel een terugslagklep in
plaats van een handbediende klep, om ieder risico van een verkeerde afstelling en een verkeerde
circulae in de cel te vermijden.
2.1.1. Plaatsing van de cel en van de sensorhouder (aankelijk van het model)
• De cel moet geïnstalleerd worden op de leidingen na het ltersysteem, na de eventuele meetsensoren en na een
eventueel verwarmingssysteem.
• Door de cel te installeren, moet het mogelijk worden de geïnstalleerde elektroden eenvoudig te bereiken.
• De cel moet van de rest van de installae geïsoleerd kunnen worden dankzij twee kranen, zodat de
onderhoudstaken uitgevoerd kunnen worden zonder het zwembad te legen.

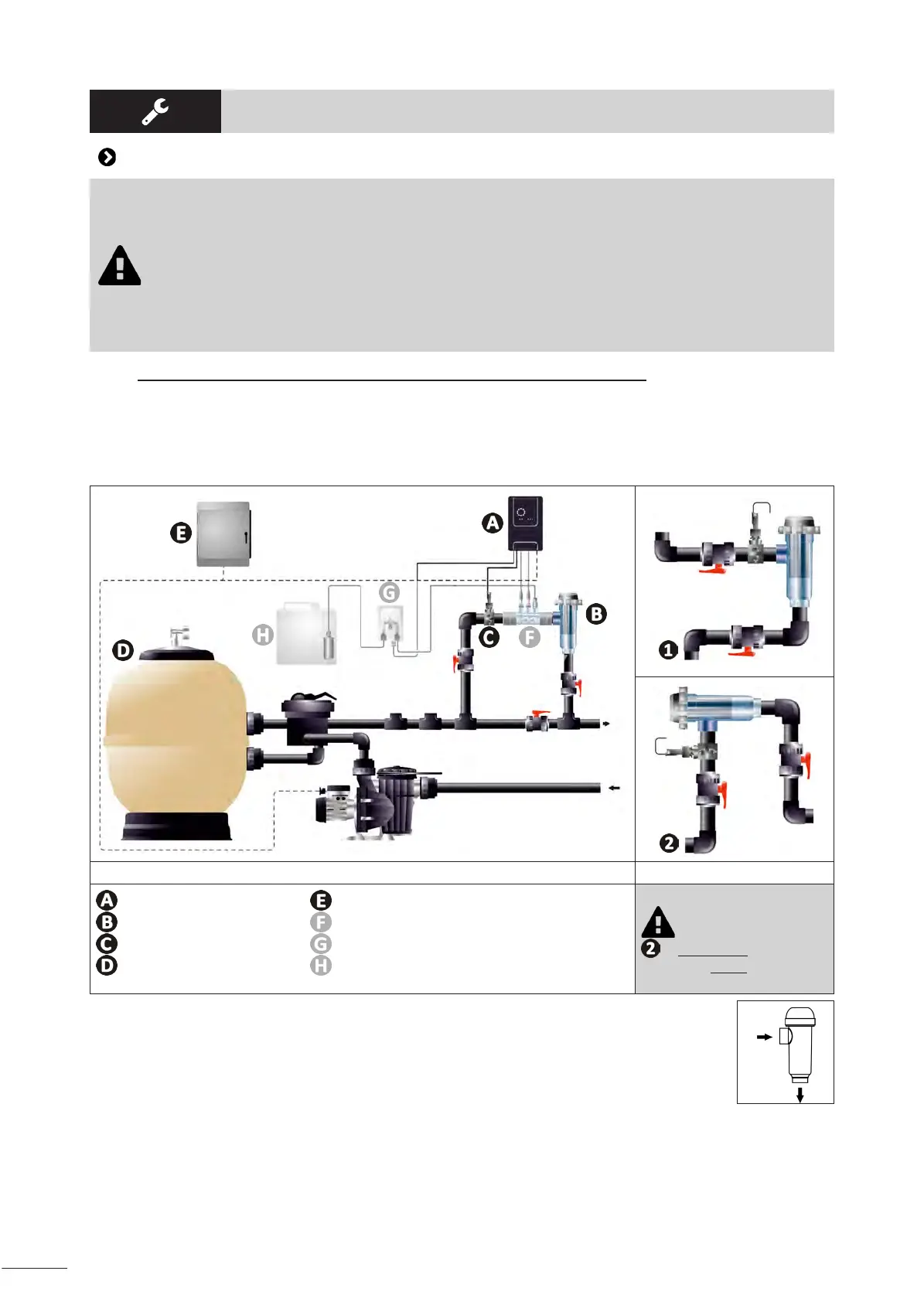

Uitgang
Ingang
Installae van het elektrolysetoestel in bypass (aanbevolen) Directe installae
Bedieningskast
Cel
Flowswitch
Filter
Elektrische klemmenstrook
Sensorhouder + pH- en/of Redox-sensoren*
pH-pomp*
Container pH-minus*
De directe installae
is uitsluitend mogelijk als
het debiet sjgt.
(*aankelijk van het model)
• Respecteer de op de cel aangegeven richng van het water.
• Het circulaesysteem moet het minimaal vereiste debiet garanderen (zie § “1.2 I Technische
kenmerken”).
• Voor de leidingen van Ø50 mm moeten vast te lijmen PVC verloopstukken met de juiste diameter gebruikt worden.
• Sluit de voedingskabel van de cel aan volgens de kleurcodes van de draden (rode, gele en oranje connectoren) en
plaats vervolgens de beschermkap (zie § “2.1.3. Aansluing van de cel op de bedieningskast”).
