8

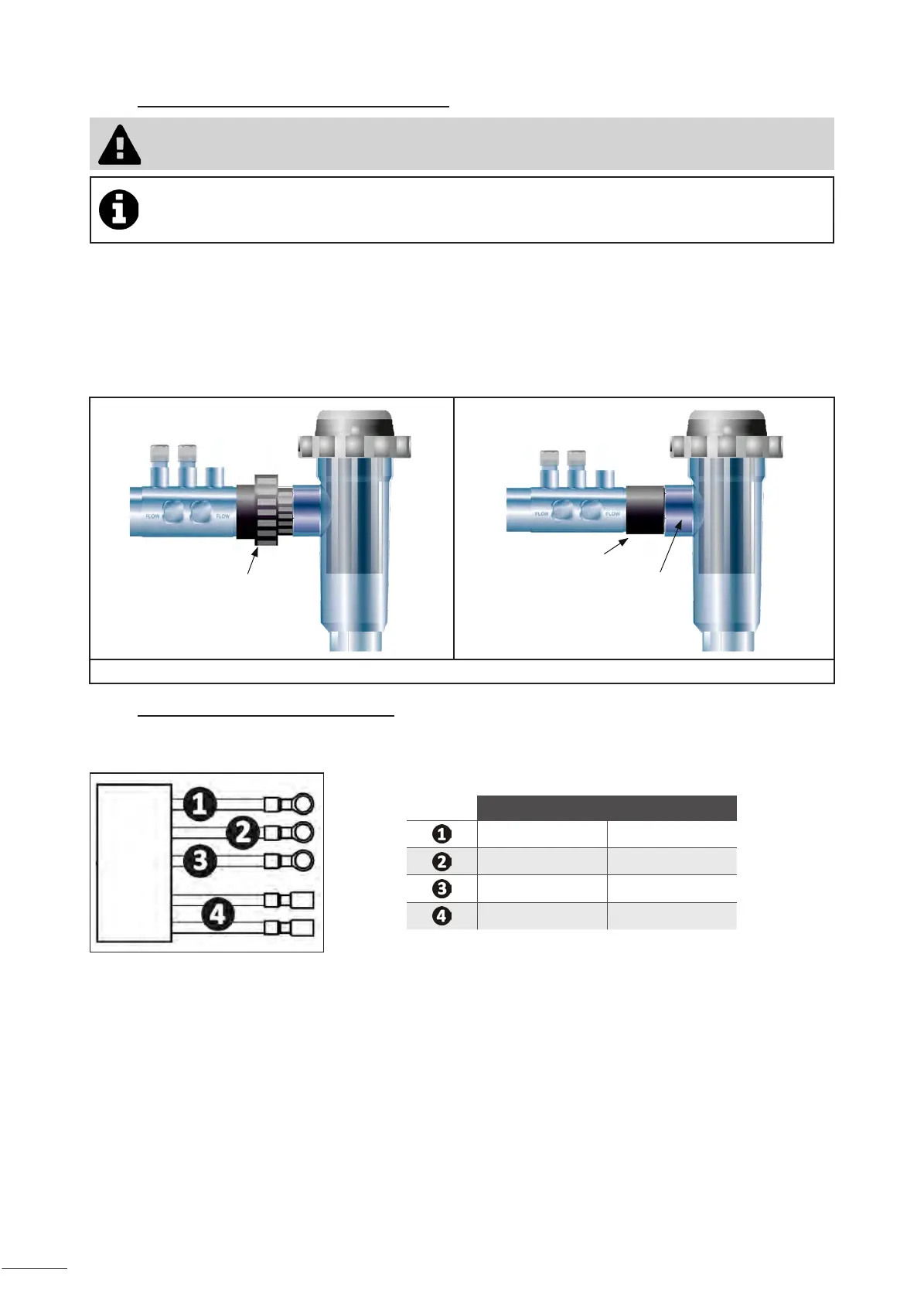

2.1.2. Verbindung der Zelle und des Sondenträgers
• Den Sondenträger und die Zelle nicht direkt aneinander verkleben: Eine PVC-Verschraubung (nicht
mitgeliefert) verwenden, um diese beiden Elemente zusammenzufügen.
Es ist auch möglich, diese Verbindung mit einem 6 bis 8 cm langen PVC-Rohr Ø63 cm mit einem
abgeschrägten Ende (das Ende muss mit dem Zelleneingang verklebt werden) und einer PVC-Mue
(zwischen PVC-Rohr und Sondenträger zu verkleben) herzustellen.
Für die Verbindung zwischen der Zelle und dem Sondenträger wie folgt vorgehen:
• Den Sondenträger, den Zelleneingang und den Verbindungsanschluss mit einem PVC-Reiniger (nicht mitgeliefert)
eneen.
• Den Sondenträger und den weiblichen Teil des Verbindungsanschlusses verkleben und beide Teile bis zum Anschlag
zusammenschieben. Überschüssigen Klebsto mit einem feuchten Tuch abwischen.
• Den Zelleneingang und den männlichen Teil des Verbindungsanschlusses verkleben und beide Teile bis zum Anschlag
zusammenschieben. Überschüssigen Klebsto mit einem feuchten Tuch abwischen.
PVC-
Verschraubung
Mue
PVC
PVC-Rohr (in die
Zelle eingeführt)
Verbindung der Zelle und des Sondenträgers
2.1.3. Anschluss der Zelle an die Steuerbox
• Die Schutzkappe der Zelle durch Drehen gegen den Uhrzeigersinn önen.
• Die Funkon jedes Leiters (rot, gelb, orange) des Netzkabels ist zugeordnet:
Farbe des Kabels Funkon
Rot Elektrolyse
Rot Elektrolyse
Gelb AUX / Leiähigkeit
Orange Temperatur
