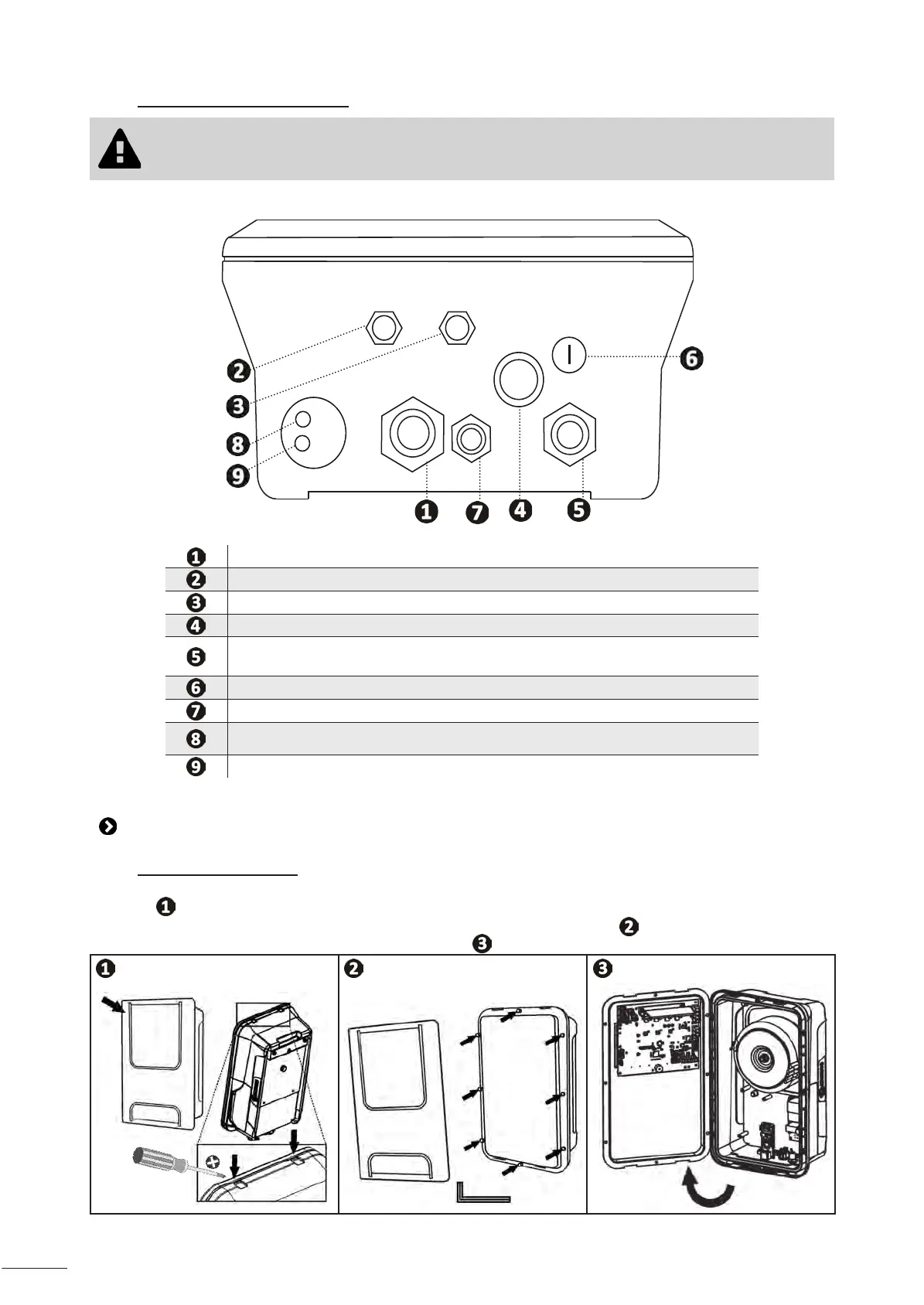

2.5.2. Conexión de la caja de control
• Antes de realizar cualquier acción, desconectar todas las fuentes de alimentación posibles del aparato.
• Asegúrese de que los cables ulizados cumplan con el uso y las normavas en vigor.
• Idenque en la parte inferior de la caja de control el punto de conexión para cada función.
pH
Redox
Célula de electrólisis
Sonda PH (conector BNC)*
Sonda Redox (conector BNC)*
Interruptor ON/OFF
Alimentación (230 V, 50-60 Hz) controlada por el relé de la bomba de ltración (ON
con la bomba en marcha)
Fusible
Bomba pH*
Espacio disponible para el cable Modbus para el control automáco Fluidra Connect
(a través de la aplicación NN)
Detector de caudal
(*según el modelo)
2.6 I Conexión de auxiliares
2.6.1. Abrir la caja de control
• Con un destornillador, levante los clips situados en la parte superior de la cubierta frontal para rerarla (ver
imagen ).
• Con una llave Allen n.º 3, suelte los 8 tornillos que sujetan la pantalla (ver imagen ).
• Abra la caja y coloque la pantalla con cuidado (ver imagen ).
