7
2❷ Instalación del clorador salino
2.1 I Instalación de la célula de electrólisis
• La célula debe colocarse como úlmo elemento en el tubo de retorno hacia la piscina (ver
§ «2.1.1. Colocación de la célula y del portasondas (según modelo)»).
• Conviene instalar siempre la célula en by-pass. Este po de montaje es obligatorio en caso de un caudal
superior a 18 m³/h para evitar las pérdidas de cargas. Hay que introducir una válvula que regule el
caudal.
• Si la célula se instala en by-pass, conviene colocar una válvula anrretorno después de la célula, en vez
de una válvula manual, para evitar cualquier error de ajuste que podría entorpecer la circulación en la
célula.
2.1.1. Colocación de la célula y del portasondas (según modelo)
• La célula debe instalarse en la tubería después del sistema de ltración, después de las sondas de medición si las
hay y después de un sistema de calefacción si lo hay.
• La instalación de la célula debe facilitar el acceso a los electrodos instalados.
• La célula debe poder aislarse del resto de la instalación mediante dos válvulas de modo que las tareas de
mantenimiento se puedan realizar sin vaciar la piscina.
Salida
Entrada

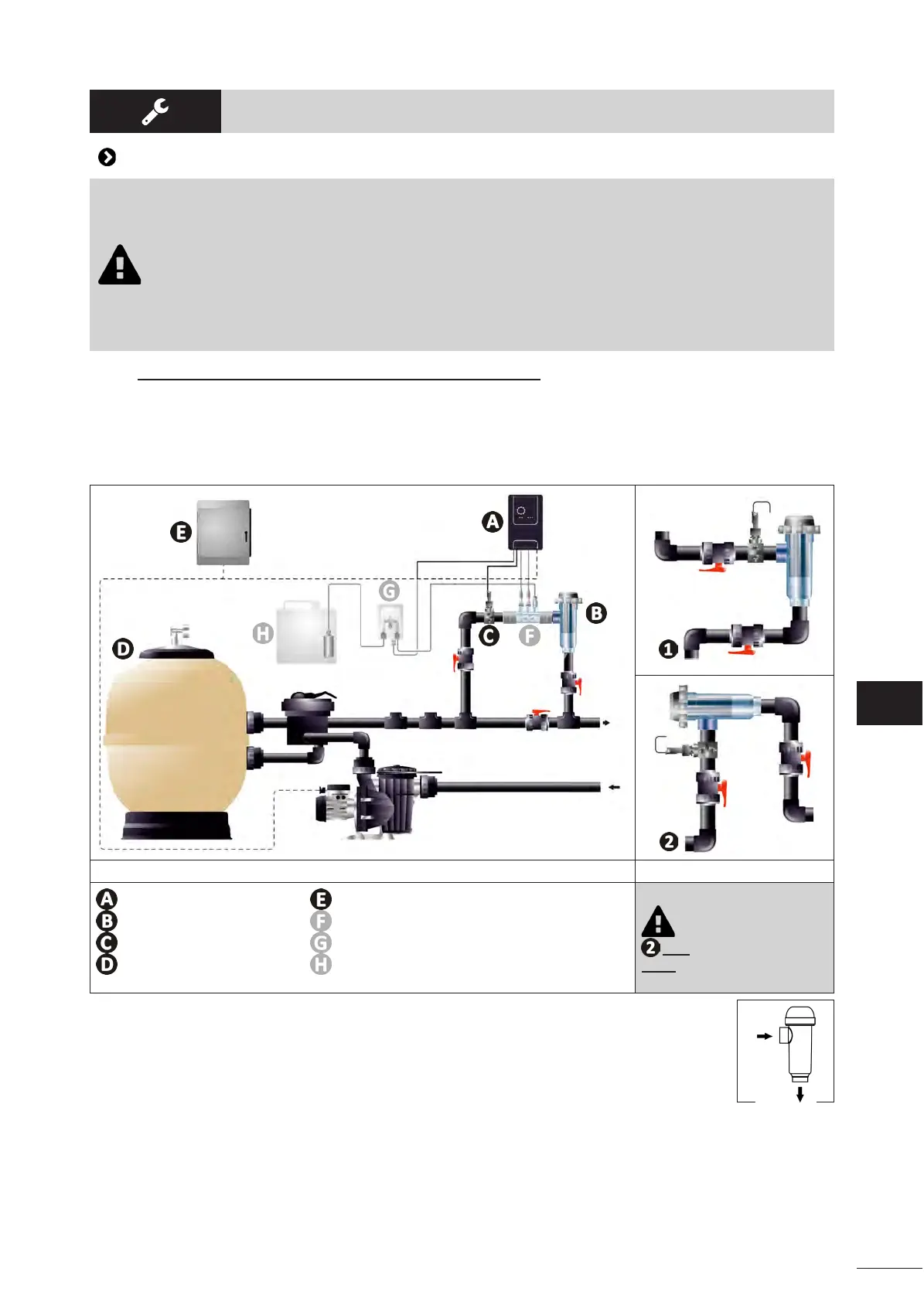

Instalación del clorador salino en by-pass (recomendada) Instalación directa
Caja de control
Célula
Interruptor de caudal
Filtro
Caja eléctrica de terminales
Portasondas + sondas pH y/o Redox*
Bomba pH*
Bidón pH-minus*
La instalación directa
solo es posible si el caudal
sube.
(*según el modelo)
• Respete la dirección del agua indicada en la célula.
• El sistema de circulación debe garanzar el caudal mínimo requerido (ver § «1.2 I Caracteríscas
técnicas»).
• Para tuberías de Ø 50 mm se deben ulizar reductores de PVC para encolar del diámetro correspondiente.
• Conectar el cable de alimentación de la célula respetando los códigos de colores de los cables (conectores rojo,
amarillo y naranja) y luego colocar el tapón de protección (ver § «2.1.3. Conexión de la célula a la caja de control»).
ES
