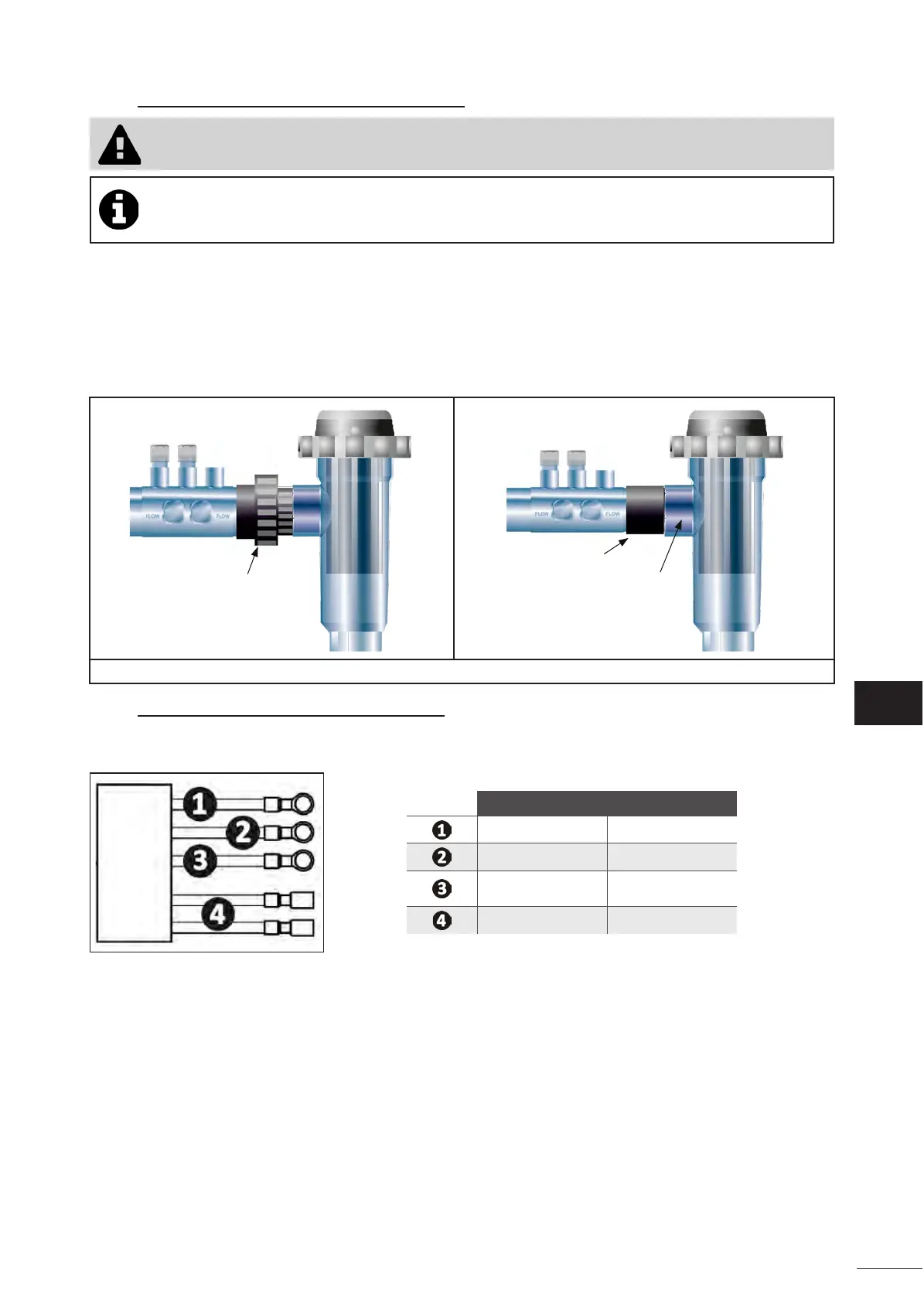

2.1.2. Aansluing van de cel en van de sensorhouder
• Lijm de sensorhouder en de cel niet rechtstreeks vast: gebruik een wartelkoppeling van PVC (niet
meegeleverd) om deze twee elementen te assembleren.
Deze aansluing is ook mogelijk met behulp van een PVC-buis van 6 tot 8 cm lang, Ø63 cm, waarvan een
van de zijden afgekant is (de met de ingang van de cel vast te lijmen zijde) en een PVC-mof (vast te lijmen
tussen de PVC-buis en de sensorhouder).
Voor de aansluing tussen de cel en de sensorhouder:
• Ontvet de sensorhouder, de ingang van de cel en de wartelkoppeling met behulp van een PVC-reiniger (niet
meegeleverd).
• Lijm de sensorhouder en het vrouwelijke gedeelte van de koppeling vast en plaats de twee elementen tot aan de
aanslag. Verwijder de overtollige lijm met behulp van een vochge doek.
• Lijm de ingang van de cel en het mannelijke gedeelte van de koppeling vast en plaats de twee elementen tot aan de
aanslag. Verwijder de overtollige lijm met behulp van een vochge doek.
Wartelkoppeling
PVC
Mof
PVC
Buis PVC (in de
cel gestoken)
Aansluing van de cel en van de sensorhouder
2.1.3. Aansluing van de cel op de bedieningskast
• Open de beschermkap van de cel door deze tegen de klok in te draaien.
• Idenceer de funce van iedere draad (rood, geel, oranje) van de voedingskabel:
Kleur van de kabel Funce
Rood Elektrolyse
Rood Elektrolyse
Geel
AUX /
Geleidbaarheid
Oranje Temperatuur
NL
