MONTAGE
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at 13
ZI-HB204N | ZI-HB254N

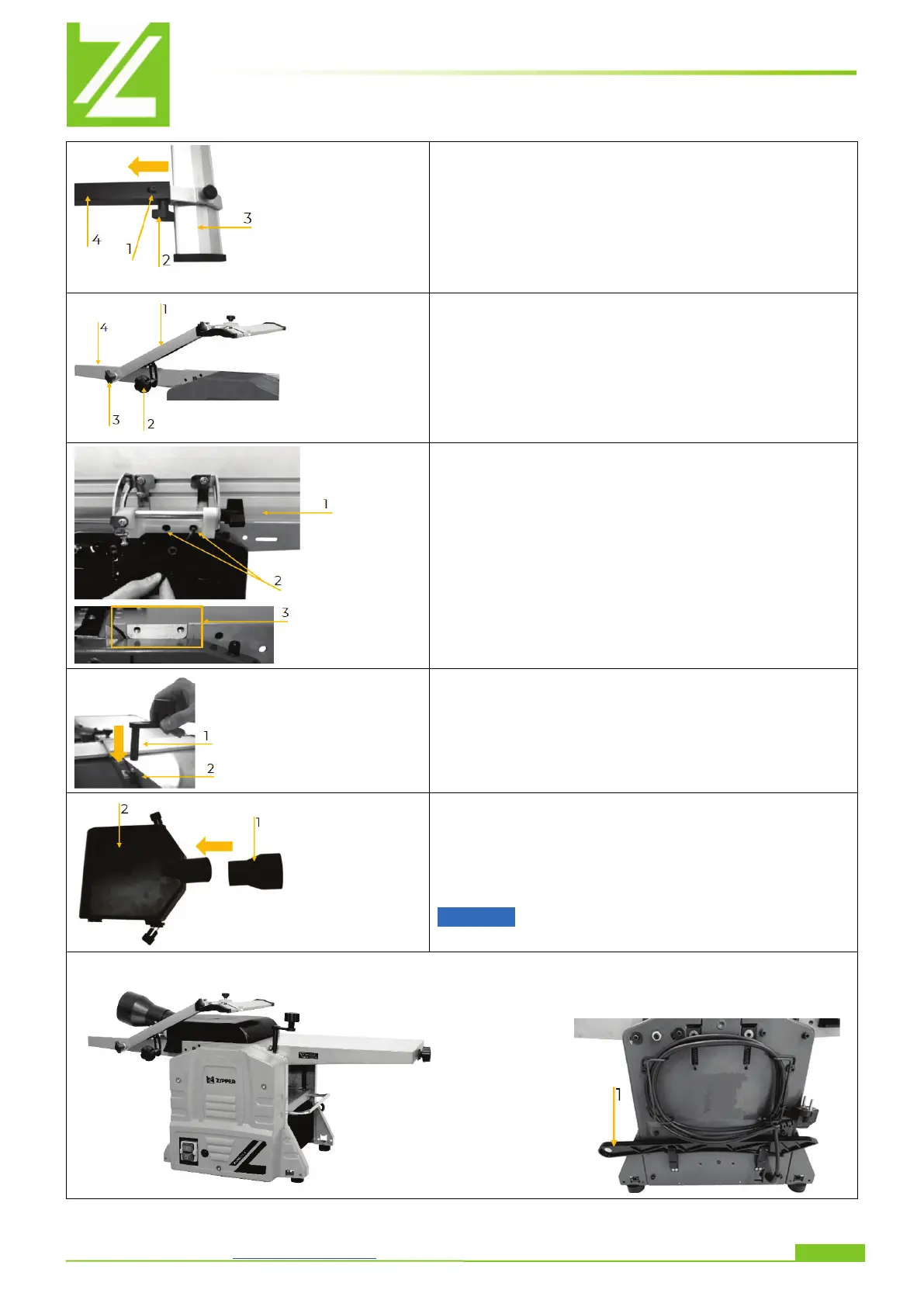

2. Montage Brückenschutzabdeckung
• Schraube (1) und Fixierung (2) von Brücken-
schutzabdeckung (3) lösen
• Brückenschutzabdeckung in den Arm Brücken-
schutzabdeckung (4) schieben
• Brückenschutzabdeckung mit Schraube (1) und
Fixierung (2) fixieren
3. Montage Arm Brückenschutzabdeckung
• Arm Brückenschutzabdeckung (1) mit Stern-
knopfschraube, Unterlegscheibe (2) und Fixier-
schraube (3) am Abnahmetisch (4) fixieren
4. Montage Abrichtanschlag
• Abrichtanschlag (1) mit Schrauben (2) am Aufga-
betisch (3) fixieren
5. Montage Handkurbel Höhenverstellung Di-
ckenhobel
• Handkurbel Höhenverstellung Dickenhobel (1)
auf die Spindel (2) stecken
6. Montage Adapter Absauganschluss
• Schrauben am Adapter Absauganschluss (1) lö-
sen
• Adapter auf die Absaughaube (2) stecken
• Mit Schrauben fixieren
HINWEIS: Die Montage der Absaughaube wird beim
Kapitel Absauganschluss genau erklärt
Schiebestockablage (1)
