MONTAGE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 11
ZI-FS200-720 | ZI-FS250-1200
7 MONTAGE
7.1 Vorbereitende Tätigkeiten
7.1.1 Lieferumfang
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie
Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare
Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung
unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß
übernommen.
7.1.2 Anforderungen an den Aufstellort
Der gewählte Aufstellort muss einen passenden Anschluss an die Spannungsversorgung
gewährleisten. Platzieren Sie die Maschine auf einem ebenen, soliden Untergrund.
Der Raumbedarf zuzüglich eines Abstandes von ca. 50 Zentimetern zu Wänden und anderen
Objekten resultiert aus den technischen Daten (Abmessungen, Gewicht) ihrer Maschine.
Berücksichtigen Sie bei der Bemessung des erforderlichen Raumbedarfs, dass eine ungehinderte
Luftzufuhr zur Maschine hin gewährleistet sein muss, sowie die Bedienung, Wartung und
Instandsetzung der Maschine jederzeit ohne Einschränkungen möglich sein muss.
Der Aufstellort der Maschine muss den örtlichen Sicherheitsvorschriften entsprechen sowie den
ergonomischen Anforderungen an einen Arbeitsplatz mit ausreichenden Lichtverhältnissen
erfüllen.

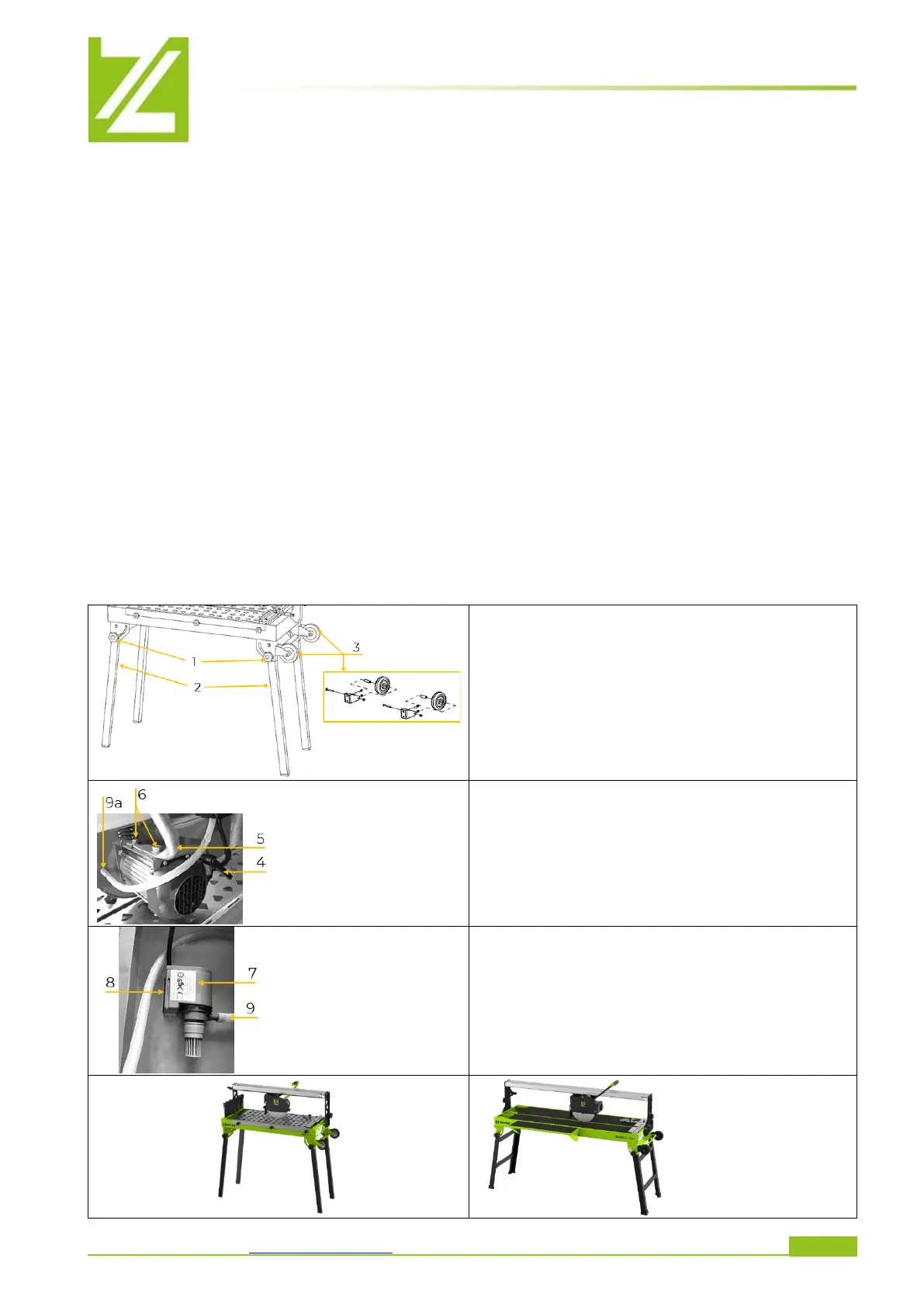

7.2 Zusammenbau
Die Maschine kommt vormontiert, es sind die zum Transport abmontierten Bauteile nach
folgender Anleitung zu montieren und die elektrische Verbindung herzustellen.
• Verriegelung Maschinenfüße (1) lösen
• Maschinenfüße (2) ausklappen
• Verriegelung Maschinenfüße (1) wieder
fixieren
• Transporträder (3) mit Halterung wie
abgebildet montieren
• Motor in der erforderlichen Position mit
Verriegelungshebel (4) fixieren
• Handgriff (5) mit Schrauben, Federring und
Unterlegscheiben (6) an der Halterung
fixieren
• Pumpe (7) in Halterung (8) stecken
• Wasserschlauchverbindungen an der
Pumpe (9) und an der Schutzabdeckung
Diamantscheibe (9a) herstellen.
Bei ZI-FS250-1200:
• Tischverlängerung einhängen und in
erforderlicher Positioin fixieren
