19
Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur
ZEPHYRONLINE.COM
Instructions d’installation

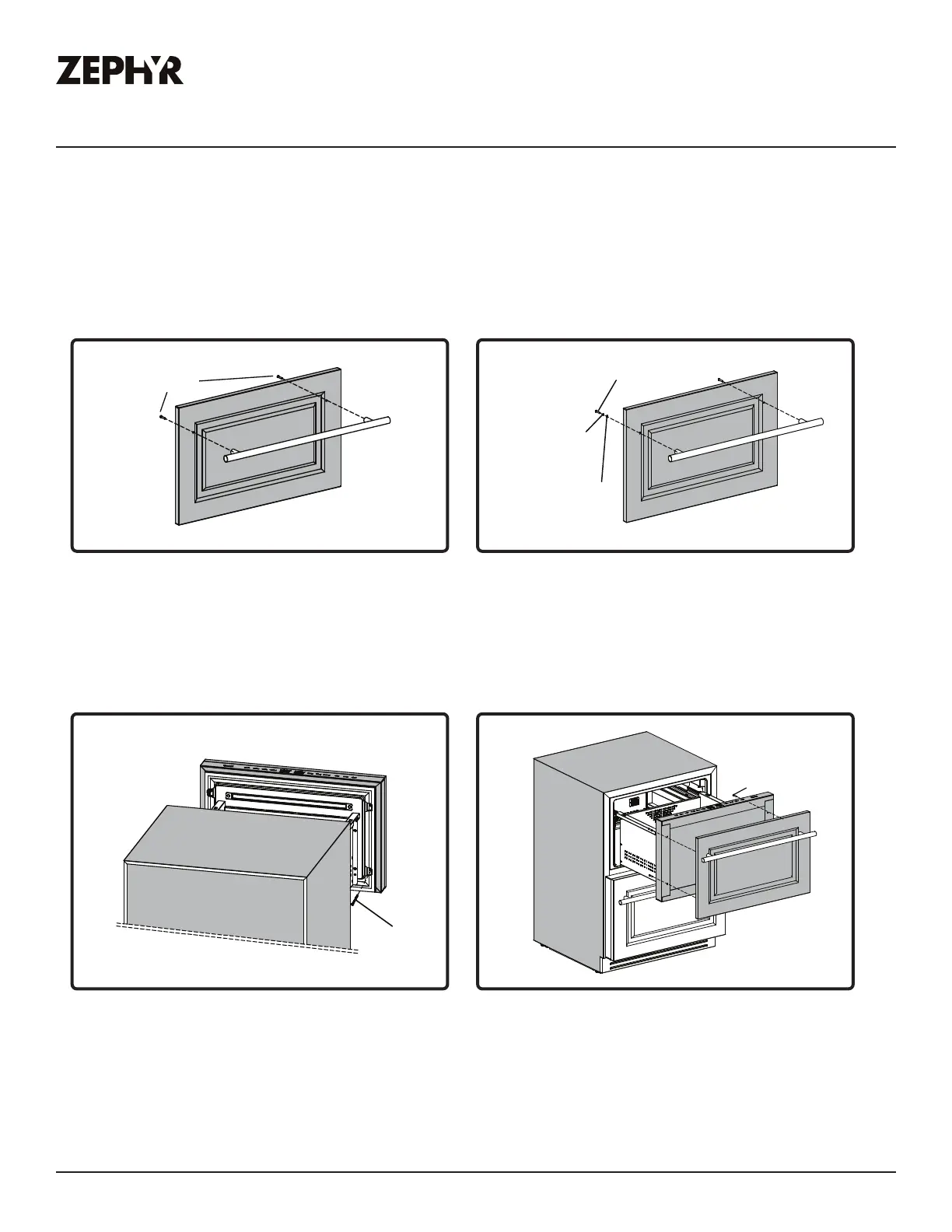

Installation des poignées de tiroir et du panneau superposé
Les instructions suivantes pour l’installation des poignées de tiroir et du panneau superposé
s’appliquent uniquement au modèle PRRFD24C2AP. Vous pouvez installer votre propre poignée sur le
panneau de recouvrement en bois. Prenez soin de mesurer et de percer les trous de vis de la poignée
avec précision et de vous procurer les vis appropriées (non incluses), sauf si vous utilisez des poignées
accessoires Zephyr PRHAN-Cxxx.
1. Poignées personnalisées: Percez (2)
trous par panneau de recouvrement pour
installer les poignées. Reportez-vous à
la page 16 pour les mesures. Installez
chacune des poignées sur les panneaux
de recouvrement à l’aide de (2) vis.
Vis
Vis
Rondelles
plates
Rondelles
élastiques
Vis (M4*20)
Vis
Vis
Vis
Rondelles
plates
Rondelles
élastiques
Vis (M4*20)
Vis
Vis
Vis
Rondelles
plates
Rondelles
élastiques
Vis (M4*20)
Vis
2. Retirez le tiroir et écartez le joint de porte
pour révéler les trous de vis où (4) vis
ST4*45 seront insérées par panneau de
recouvrement.
3. Fixez fermement le panneau de
recouvrement avec la porte du tiroir
avec des pinces à barre et vissez (4)
vis autotaraudeuses pour chaque
panneau de recouvrement. Assurez-vous
que le panneau de recouvrement est
complètement sécurisé.
1. Poignées Zephyr: Percez (2) trous lamés
par panneau de recouvrement pour
installer les poignées. Installez chacune
des poignées sur les panneaux de
recouvrement à l’aide de (2) vis M4*20,
rondelles élastiques et rondelles plates.
Vis
Vis
Rondelles
plates
Rondelles
élastiques
Vis (M4*20)
Vis
