50 | 57 JP

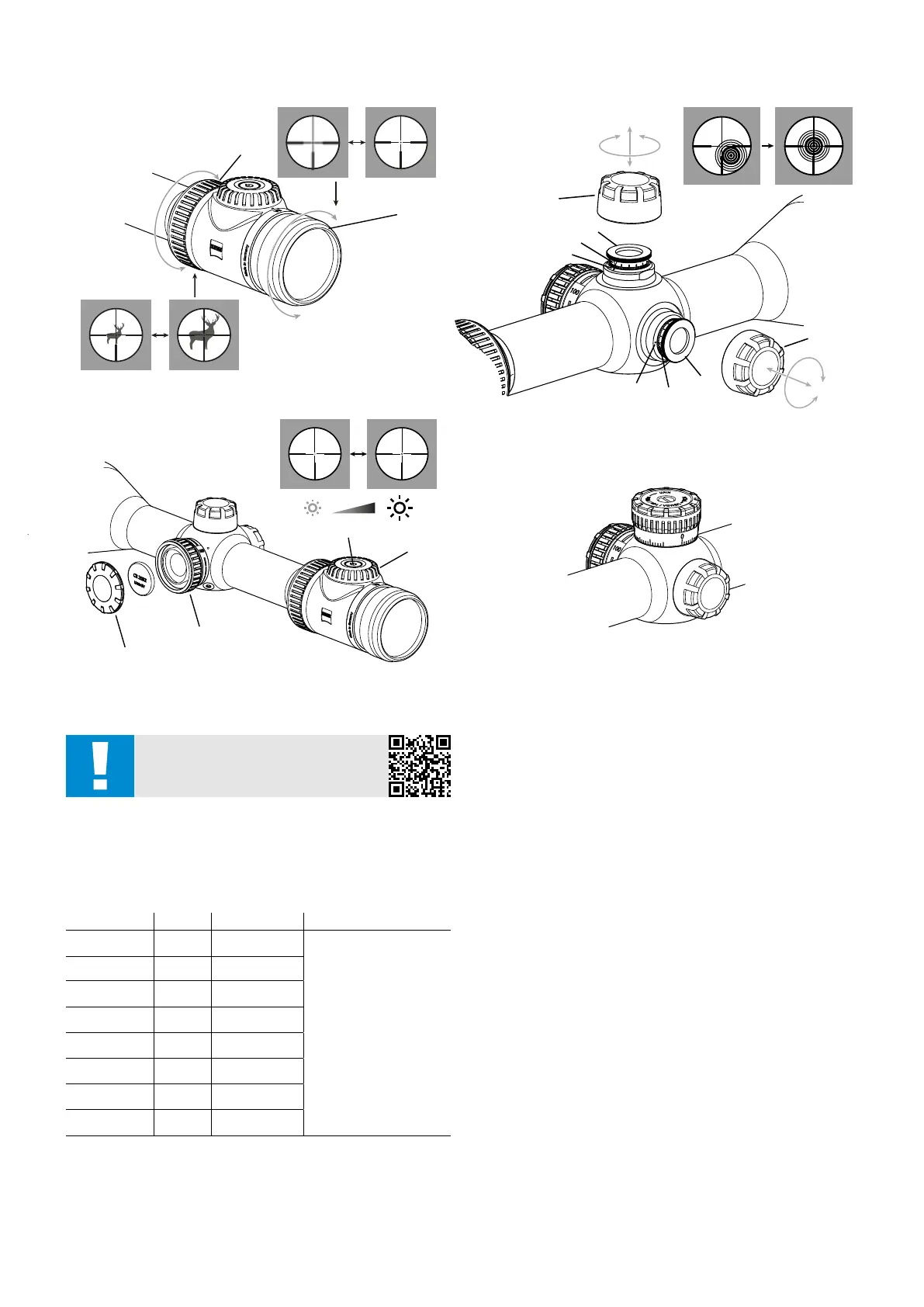

パーツの名称
(1) 倍率変更器
(2) レチクルの 視 度 補 正
(3) バッテリー収 納 部カバー
(4) オン・オフスイッチ(レチクルライト)
(5) 輝度調整ダイヤル(レチクルライト)
(6) パララックス補正調整ノブ(V81.1–8モデルの場合には備わっていませ
ん)
(7) レチクル調整(上下方向)付き保護キャップ
(8) レチクル調整(横方向)付き保護キャップ
(9) レチクル調整(上下方向)付き調整ノブ
(10) レチクル調整(横方向)付き調整ノブ
(11) パーツリングのゼロマーク
(12) インデックスマーク
(13) レチクルクイック調 整 部(ASV)
レチクルの焦点合わせ
レチクル の焦 点合 わせ は接 眼レンズ(2)を回して視度補正することで行いま
す。
ライフルスコープZEISSV81.8-14x50およびZEISSV82.8-20x56に
は、100mでロックするパララックス補正機能が搭載されています。ZEISS
V84.8-35x60には、300mでロックするパララックス補正機能が搭載され
ています。
視度補正とパララックス補正の設定
• ライフルスコープを利用可能な最大倍率に設定するには、接眼レンズ鏡筒の
倍率変更器(1)を 回します。
• モデルに応じ、100mまたは300mの距離にあるターゲットに照準を合わ
せ ま す 。そ の 後 、パ ラ ラ ッ ク ス 補 正 (6)の調整ノブを100mまたは300m
の キ ャ ッ チ に 回 し ま す 。レ チ ク ル の 焦 点 を 合 わ せ る に は 、視 度 補 正 (2)の調
整ノブを回します。これで、ターゲットとレチクルに焦 点が合うようになりま
す。視度 調 整 は1回のみ 行います。
• パララックス補 正(6)を回すことで、目標距離のための最適な焦点を合わせ
ることができ、視差による目標誤差を回避できます。
(2)
(1)
(7)
(10)
(8)
(11)
(12)
(12)
(11)
(9)
取扱説明書
ZEISSブランドの製品は、優れた光学性能、精密な加工と高度な耐久性を特
長とします。
ライフルスコープを最適な状態で長期間にわたって使用していただだくために、
以下のお取り扱い上の注意点にお気をつけください。
納品内容
ZEISSV8レチクルライト付きライフルスコープ：
製品
注文番号 レンズマウント
納品内容
V8 1.1-8x24 M 522100 M 28x0.5
ラ イ フ ル ス コ ープ
保 護 キ ャップ
リチウム電 池
3VCR2032
レンズ用クリーニングクロス
クイックガイド
安全上の注意事項と規制に関
する情報
V8 1.1-8x24 5522101 M 28x0.5
V8 1.8-14x50 M 522110 M 54x0.75
V8 1.8-14x50 522111 M 54x0.75
V8 2.8-20x56 M 522130 M 60x0.75
V8 2.8-20x56 522131 M 60x0.75
V8 4.8-35x60 M 522140 M 62x0.75
V8 4.8-35x60 522141 M 62x0.75
警 告！
付属の安全上の注意事項と規制に関する情報を遵守してく
ださい。これらは次のウェブサイトに用意しております：
www.zeiss.com/cop/safety
(5)
(4)
(6)
(3)
(13)
