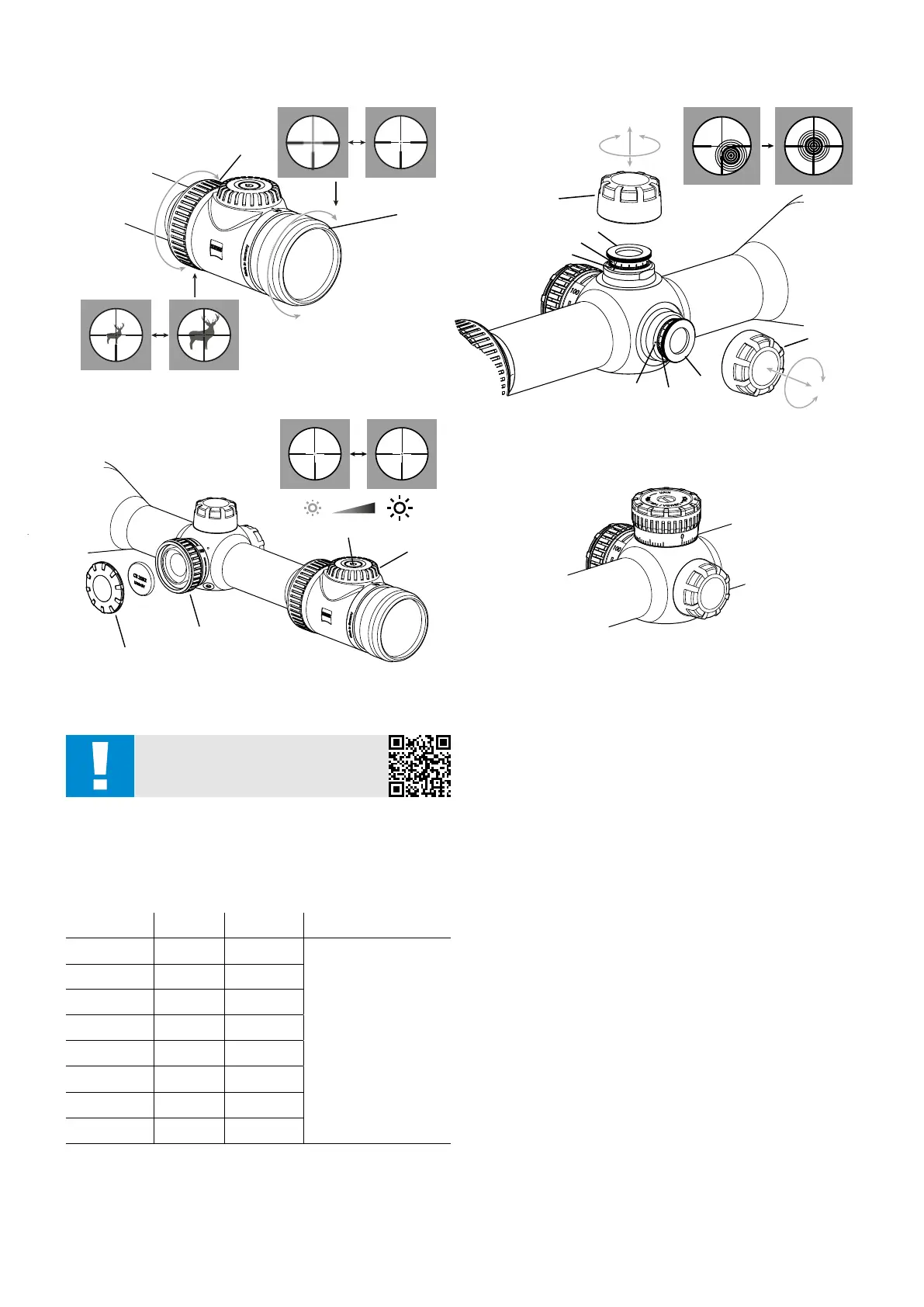

Названия элементов
(1) Переключатель увеличения
(2) Диоптрийная настройка для визира
(3) Крышка отсека батарейки
(4) Включение/выключение (подсветка визира)
(5) Поворотный регулятор яркости (подсветка визира)
(6) Ручка регулировки компенсации параллакса (отсутствует для моделей
V8 1.1–8)
(7) Защитный колпачок регулировки визира (вертикальная регулировка)
(8) Защитный колпачок регулировки визира (горизонтальная регулировка)
(9) Ручка регулировки визира (вертикальная регулировка)
(10) Ручка регулировки визира (горизонтальная регулировка)
(11) Нулевая отметка лимба
(12) Индексная метка
(13) Компенсатор снижения пули (ASV)
Регулировка резкости прицельной сетки
Настройка резкости прицельной сетки осуществляется посредством
диоптрийной настройки спомощью вращения окуляра (2).
Вприцелах ZEISS V8 1.8-14x50 иZEISS V8 2.8-20x56 отстройка параллакса
выполнена на расстояние 100 м. Вприцелах ZEISS V8 4.8-35x60 отстройка
параллакса выполнена на дистанцию 300 м.
Диоптрийная настройка иотстройка параллакса
• Чтобы задать большую кратность увеличения прицела, вращайте
переключатель увеличения (1) на оправе окуляра.
• Наведите прицел на мишень, расположенную на расстоянии 100 или 300м
взависимости от модели. Затем установите ручку отстройки параллакса
(6) вположение 100-мили 300-м. Для настройки фокусировки визира
вращайте ручку регулировки диоптрийной настройки (2). Мишень, атакже
визир должны находиться вфокусе. Регулировка диоптрийной настройки
выполняется всего один раз.
• Спомощью ручки отстройки параллакса (6) можно настроить
оптимальную резкость для расстояний до цели иисключить ошибки
прицеливания вследствие параллакса.
(2)
(1)
(7)
(10)
(8)
(11)
(12)
(12)
(11)
(9)
ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ
Изделия марки ZEISS отличаются великолепной оптикой, точной обработкой
ибольшим сроком службы.
Соблюдайте приведенные ниже указания по оптимальному применению
прицела, ион станет вашим надежным спутником на долгие годы.
Комплект поставки
Прицелы ZEISS V8 сподсветкой сетки визира.
Изделие
Номер для
заказа
Резьба
объектива Комплект поставки
V8 1.1-8x24 M 522100 M28x0,5
Прицел
Защитный колпачок
Литиевый элемент питания
3ВCR 2032
Салфетка для чистки оптики
Краткое руководство
Указания по безопасности
инормативно-правовая
информация
V8 1.1-8x24 5522101 M28x0,5
V8 1.8-14x50 M 522110 M54x0,75
V8 1.8-14x50 522111 M54x0,75
V8 2.8-20x56 M 522130 M60x0,75
V8 2.8-20x56 522131 M60x0,75
V8 4.8-35x60 M 522140 M62x0,75
V8 4.8-35x60 522141 M62x0,75
ПРЕДУПРЕЖДЕНИЕ!
Обратите внимание на прилагаемые указания по технике
безопасности июридическую информацию, которые также
можно найти по ссылке: www.zeiss.com/cop/safety
(5)
(4)
(6)
(3)
(13)
