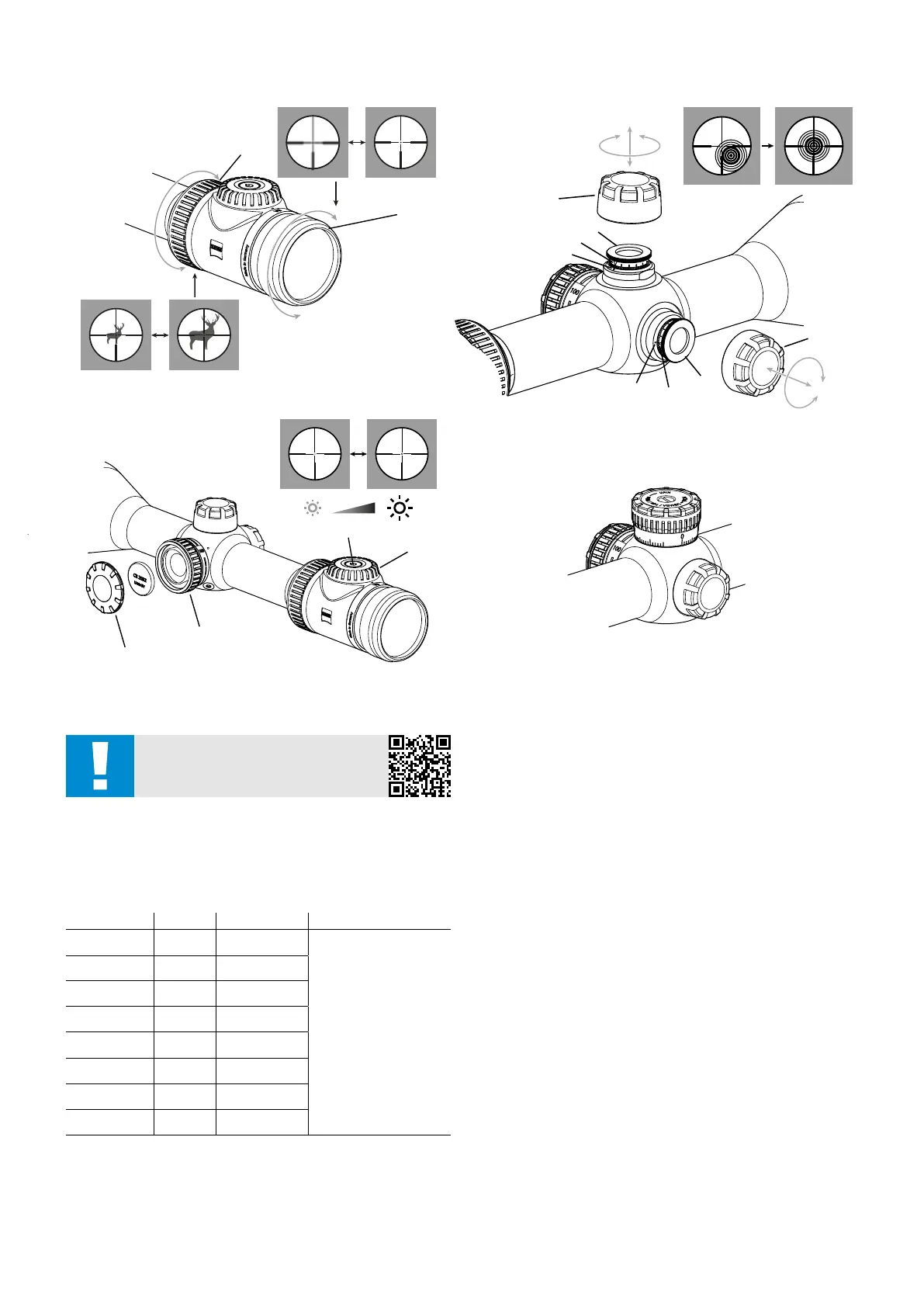

Az alkatrészek megnevezése
(1) Nagyításállító
(2) Az irányzék dioptriakiegyenlítője
(3) Az elemtartó rekesz fedele
(4) Az irányzékvilágítás kapcsolója
(5) Az irányzékvilágítás világosságának állítógombja
(6) A parallaxiskiegyenlítés állítógombja (a V81.1–8 modellek esetében nem
elérhető)
(7) Védőkupak irányzékállítóval (függőleges)
(8) Védőkupak irányzékállítóval (vízszintes)
(9) Állítógomb irányzékállítóval (függőleges)
(10) Állítógomb irányzékállítóval (vízszintes)
(11) Az osztógyűrű nulla jelölése
(12) Referenciajel
(13) Irányzék-gyorsbeállító (ASV)
Az irányzék élességének beállítása
Az irányzék élességének beállítása dioptriakiegyenlítés révén, az okulár (2)
elforgatásával történik.
A ZEISSV81.8-14x50 és ZEISSV82.8-20x56 céltávcsövek parallaxiskiegyenlítővel
vannak felszerelve, mely 100m-re van beállítva. A ZEISSV84.8-35x60
parallaxiskiegyenlítője 300m-re van beállítva.
A dioptriakiegyenlítés és a parallaxisállítás beállítása
• Ha a lehető legnagyobb nagyításra szeretné beállítani a céltávcsövet, forgassa el
az okulárcsonkon található nagyításállítót (1).
• Vegyen célba egy céltáblát az adott modelltől függően 100m, illetve 300m
távolságban. Ezt követően forgassa el a parallaxiskiegyenlítés (6) állítógombját
a 100m-es, illetve 300m-es rovátkára. Az irányzék élességének beállításához
forgassa el a dioptriakiegyenlítő (2) állítógombját. Ilyenkor mind a céltáblának,
mind pedig az irányzéknak élesen láthatónak kell lennie. A dioptriakiegyenlítést
csak egyszer kell elvégezni.
• A parallaxiskiegyenlítő (6) elforgatásával így már bármilyen céltávolságnál
beállíthatja az optimális élességet, és elkerülheti a parallaxisokkal összefüggő
célzási hibákat.
(2)
(1)
(7)
(10)
(8)
(11)
(12)
(12)
(11)
(9)
HASZNÁLATI UTASÍTÁS
A ZEISS márka termékei kiváló optikai teljesítményükkel, gondos kialakításukkal és
hosszú élettartamukkal tűnnek ki.
Kövesse az alábbi használati tudnivalókat, biztosítva a céltávcső optimális
használatát, hogy az hosszú évekig hű kísérője maradhasson.
Szállítási terjedelem
ZEISSV8 céltávcsövek irányzékvilágítással.
Termék
Cikkszám Objektív menete
Szállítási terjedelem
V8 1.1-8x24 M 522100 M 28x0,5
Céltávcső
Védőkupak
Lítiumelem 3V CR2032
Optikatisztító kendő
Rövid útmutató
Biztonsági előírások és
szabályozással kapcsolatos
információk
V8 1.1-8x24 5522101 M 28x0,5
V8 1.8-14x50 M 522110 M 54x0,75
V8 1.8-14x50 522111 M 54x0,75
V8 2.8-20x56 M 522130 M 60x0,75
V8 2.8-20x56 522131 M 60x0,75
V8 4.8-35x60 M 522140 M 62x0,75
V8 4.8-35x60 522141 M 62x0,75
FIGYELMEZTETÉS!
Vegye gyelembe a mellékelt biztonsági utasításokat és a
szabályozással kapcsolatos információkat, melyek itt érhetők el:
www.zeiss.com/cop/safety
(5)
(4)
(6)
(3)
(13)
