30 | 57 FI

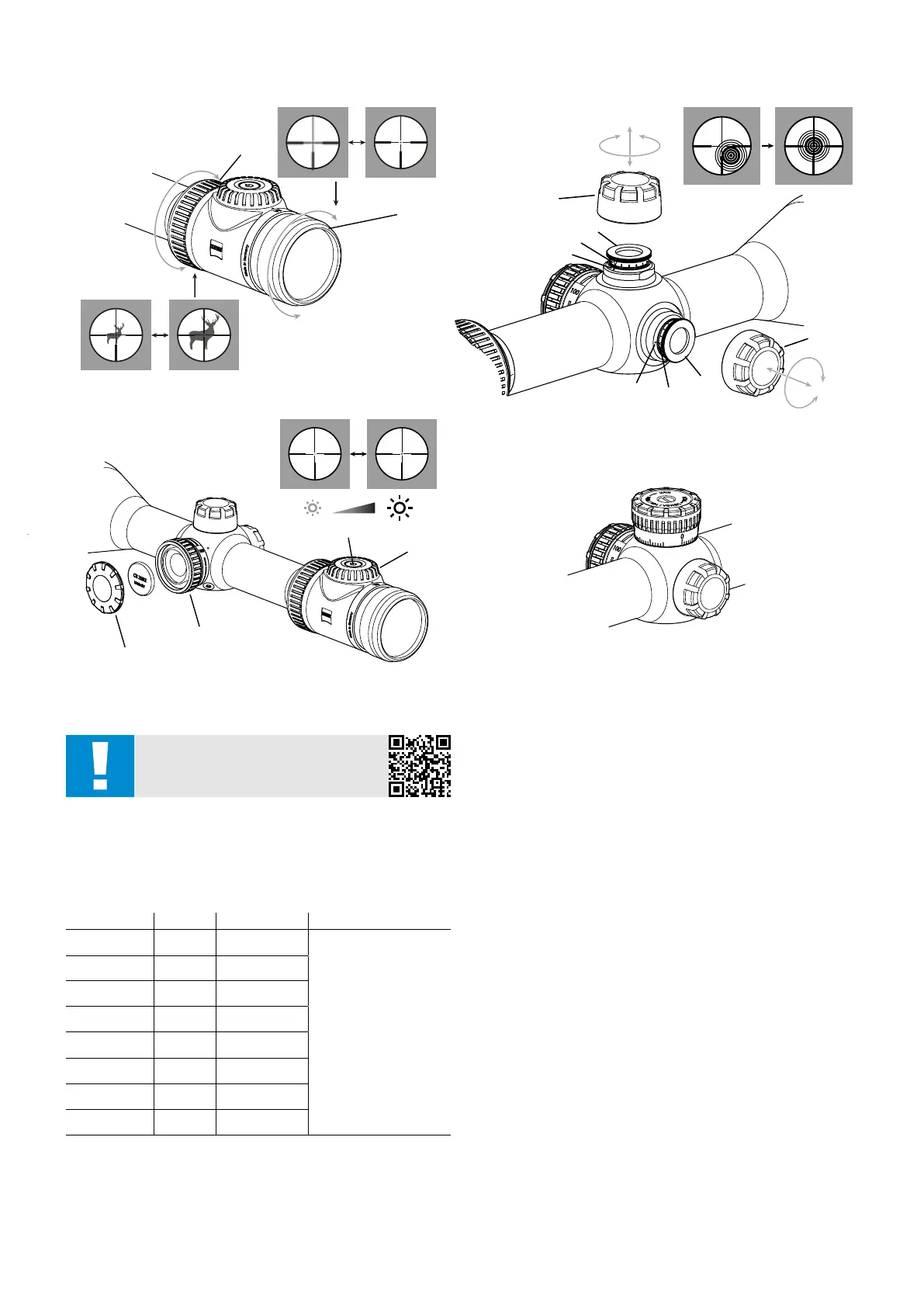

Rakenneosien nimet
(1) Suurennuksen vaihdin
(2) Ristikon diopterin säätö
(3) Paristolokeron kansi
(4) Virtapainike (ristikon valaistus)
(5) Kirkkauden säätökiekko (ristikon valaistus)
(6) Parallaksisäädön säätönuppi (ei malleissa V8 1.1–8)
(7) Suojakansi ja ristikon säätö (korkeus)
(8) Suojakansi ja ristikon säätö (sivu)
(9) Säätötorni ristikon säädöllä (korkeus)
(10) Säätötorni ristikon säädöllä (sivu)
(11) Säätörenkaan nollamerkki
(12) Indeksimerkki
(13) Ristikon pikasäätö (ASV)
Ristikon tarkentaminen
Ristikkoa tarkennetaan diopterisäädöllä kääntämällä okulaaria (2).
Kiikaritähtäimissä ZEISS V8 1.8-14x50 ja ZEISS V8 2.8-20x56 on parallaksisäätö, joka
lukittuu 100 metrissä. ZEISS V8 4.8-35x60 -kiikaritähtäimessä on parallaksisäätö,
joka lukittuu 300 metrissä.
Diopterisäätö ja parallaksisäätö
• Säädä kiikaritähtäin suurimmalle mahdolliselle suurennukselle kiertämällä
okulaariputken suurennuksen vaihdinta (1).
• Tähtää mallista riippuen 100 metrin tai 300 metrin etäisyydellä olevaan tauluun.
Kierrä parallaksisäädön säätönuppi (6) 100 metrin tai 300 metrin lukitukseen.
Säädä ristikko teräväksi kiertämällä diopterisäädön säätönuppia (2). Sekä taulun
että ristikon tulee nyt näkyä terävästi. Diopterisäätö tehdään vain kerran.
• Parallaksisäätöä (6) kiertämällä voidaan säätää optimaalinen terävyys kaikille
etäisyyksille ja välttää parallaksivirheet.
(2)
(1)
(7)
(10)
(8)
(11)
(12)
(12)
(11)
(9)
KÄYTTÖOHJE
ZEISS-merkkituotteet tunnetaan erinomaisista optisista ominaisuuksista,
tarkkuusvalmistuksesta ja pitkästä käyttöiästä.
Noudata seuraavia käyttöohjeita, jotta voit hyödyntää kiikaritähtäintä optimaalisesti
ja luotettavasti monien vuosien ajan.
Toimituksen sisältö
ZEISS V8 -kiikaritähtäimet ristikon valaistuksella.
Tuote
Tilausnro Objektiivin kierre
Toimituksen sisältö
V8 1.1-8x24 M 522100 M 28x0,5
Kiikaritähtäin
Suojakansi
Li-paristo 3V CR 2032
Optisten osien puhdistusliina
Pikaopas
Turvallisuusohjeet ja
säännöksiä koskevat tiedot
V8 1.1-8x24 5522101 M 28x0,5
V8 1.8-14x50 M 522110 M 54x0,75
V8 1.8-14x50 522111 M 54x0,75
V8 2.8-20x56 M 522130 M 60x0,75
V8 2.8-20x56 522131 M 60x0,75
V8 4.8-35x60 M 522140 M 62x0,75
V8 4.8-35x60 522141 M 62x0,75
VAROITUS!
Noudata oheisia turvallisuusohjeita ja säännöksiä koskevia
tietoja, jotka ovat luettavissa myös osoitteessa:
www.zeiss.com/cop/safety
(5)
(4)
(6)
(3)
(13)
