2 | 5 IT
ISTRUZIONI D’IMPIEGO
I prodotti del marchio ZEISS sono sinonimo di prestazioni ottiche eccellenti,
lavorazioni di precisione e lunga durata.
Per poter utilizzare al meglio il vostro cannocchiale di puntamento vi consigliamo
di seguire scrupolosamente le seguenti istruzioni d’impiego. Solo così questo
strumento diventerà uno strumento affidabile per molti anni.
Informazioni per la vostra sicurezza
Smaltimento delle batterie
Le batterie non vanno gettate nella spazzatura domestica! Servirsi dei canali di
smaltimento delle batterie usate presenti nel vostro paese. Eliminare soltanto le
batterie scariche.
Le batterie sono normalmente scariche quando l’apparecchio con esse funzionante:
• Si spegne e segnala “Batteria scarica”.
• Non funziona più perfettamente dopo un uso prolungato della batteria.
Influssi ambientali
• Non guardare mai con il cannocchiale di puntamento in direzione del sole o di
fonti di luce laser. Pericolo di gravi lesioni agli occhi!
• Non esporre a lungo al sole o lasciare l’apparecchio fuori dalla custodia senza
l’apposito coperchio di protezione. L’obiettivo e l’oculare possono creare un
effetto di lente convergente e distruggere le componenti interne.
• Evitare di toccare la superficie metallica dopo l’esposizione alla luce solare o al
freddo.
Rischio di soffocamento
Non lasciare le batterie e le parti esterne staccabili a portata dei bambini (rischio di
soffocamento).
Funzionamento
• Prima di utilizzare il cannocchiale montato sull’arma, controllare e assicurarsi che
l’arma da fuoco sia scarica.
• Onde prevenire possibili lesioni, mantenere gli occhi ad una distanza adeguata.
• Prima dell’uso assicurarsi che il cannocchiale di puntamento funzioni
perfettamente.
• Osservare se l’immagine prodotta risulta nitida e senza imperfezioni.
• Se utilizzato in modo non attento l’apparecchio potrebbe non essere più
correttamente regolato.
• Verificare la corretta regolazione del reticolo effettuando un puntamento di
controllo.
Ambito di fornitura
ZEISS Conquest
®
V6 cannocchiale di puntamento con illuminazione del reticolo:
Prodotto
Numero
d’ordine
Ambito di fornitura
Conquest V6 1.1-6x24 M 52 22 04
Cannocchiale di puntamento
Calotta protettiva
Coperchio alzabile
Coperchio batteria
Batteria al litio 3V CR 2032
Panno di pulizia per lenti
Guida rapida
Conquest V6 1.1-6x24 52 22 05
Conquest V6 2-12x50 M 52 22 24
Conquest V6 2-12x50 52 22 25
Conquest V6 2.5-15x56 M 52 22 34
Conquest V6
2.5-15x56 52 22 35
DATI TECNICI 1.1-6x24 2-12x50 2.5-15x56
Ingrandimento 1.1 6.5 2 12 2.5 15
Diametro utile dell’obiettivo mm 10.5 24 19.4 50 24.3 56
Diametro pupilla d‘uscita mm 9.5 3.7 9.7 4.2 9.7 3.7
Valore crepuscolare 3.1 12.5 5.7 24.5 7.1 29
Campo visivo m/100m 38.1 6.6 20.5 3.4 16.4 2.7
Angolo visivo soggettivo ° 21.6 3.8 11.7 2 9.4 1.6
Campo regolazione diottrica dpt -3 / + 2 -3 / + 2 -3 / + 2
Distanza occhi mm 90 90 90
Senza parallasse m 100 100 100
Campo regolazione cm/100m 300 250 200
Regolazione per ogni clic cm 1 1 1
Diametro cannocchiale medio mm 30 30 30
Diametro oculare mm 45.5 45.5 45.5
Diametro obiettivo mm 30 56 62
Trattamento LotuTec
®
LotuTec
®
LotuTec
®
Riempimento di azoto
Tenuta stagna mbar 400 400 400
Temperatura funzionamento °C -25 / 50 -25 / 50 -25 / 50
Lunghezza mm 285 335 352
Peso senza scina interna g 505 620 690
Peso con scina interna g 545 655 725
Con riserva di eventuali modifiche all’esecuzione e alla fornitura necessarie per l’ulteriore sviluppo tecnico del prodotto.

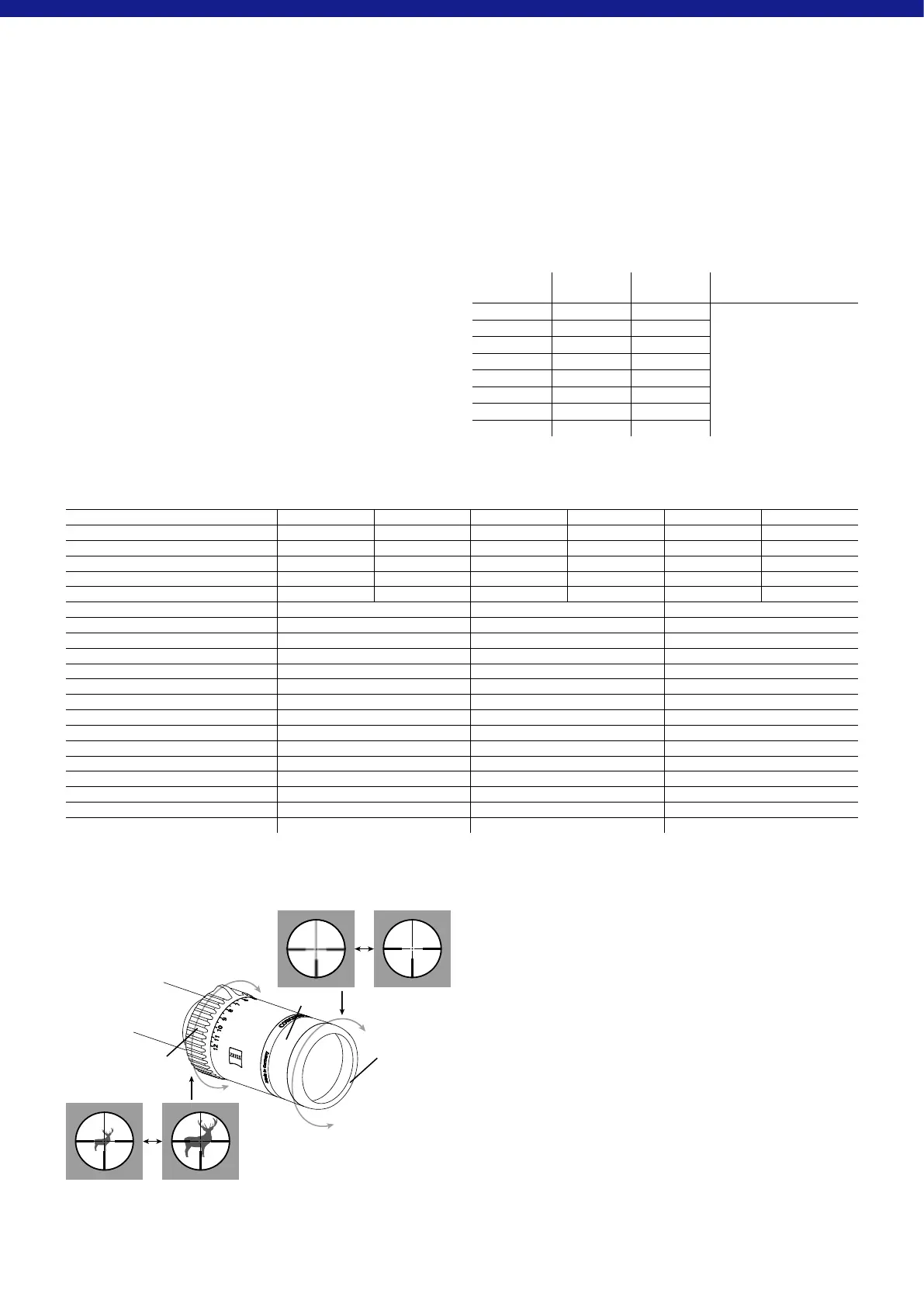

Messa a fuoco del reticolo
Si procede alla messa a fuoco del reticolo ruotando l’oculare (1).
Per distanze significativamente maggiori raccomandiamo l’impiego di
un’impostazione di ingrandimento superiore. Il reticolo rimane costantemente a
fuoco per tutta la gamma d’ingrandimento.
Tenere presente che per i cannocchiali di puntamento della serie ZEISS Conquest
V6 non è possibile procedere contemporaneamente alla messa a fuoco del reticolo
e dell’immagine per ingrandimenti elevati e distanze del bersaglio decisamente
inferiori o superiori a 100 m, poiché questi cannocchiali di puntamento sono
impostati senza necessità di regolazione della parallasse su 100 m.
Per distanze significativamente inferiori a 100 m raccomandiamo l’impiego di
un’impostazione d’ingrandimento inferiore.
Avvertenza: come protezione contro le lesioni sull’oculare è applicato un anello di
gomma (2).
Cambio ingrandimento
Esiste la possibilità d’impostare tutti gli ingrandimenti in continuo, a partire dal livello
minimo a quello massimo.
Il cambio d’ingrandimento avviene ruotando l’apposito zoom (3) sull’oculare. I
diversi valori d’ingrandimento sono marcati con segni e cifre.
Avvertenza: utilizzo al crepuscolo o di notte:
Ruotando a sinistra fino a battuta – ingrandimento massimo.
Ruotando a destra fino a battuta – ingrandimento minimo.
Se la tacca dello zoom è rivolta verso l’alto, è impostato l’ingrandimento medio.
(1)
(3)
(2)
