Réglage rapide de la visée pour les lunettes de visée ZEISS CONQUEST V6
Si votre lunette de visée ZEISS CONQUEST V6 est équipée d‘un ASV, vous avez la
possibilité de « faire mouche » rapidement et facilement à différentes distances. La
flèche est compensée par le réglage de la ligne de visée de la lunette en fonction de
la distance, sans retirer le cache de protection du réglage de la visée.
Le bouton rotatif (13) est équipé d‘une graduation linéaire de 1 à 75. La distance
entre chaque trait correspond à 1 clic, soit 1 cm sur 100 m. Un chiffre de 10 à 70 est
indiqué tous les 10 traits.
Les erreurs de réglage sont évitées par un cran.
Si des valeurs balistiques correspondant à un tir à 100 m sont disponibles, il est
possible de définir directement les clics nécessaires pour différentes distances et de
les noter. Pour cela, le tableau 1 vous fournit neuf courbes balistiques différentes.
Remarque : une butée dans l‘ASV empêche un réglage vers le bas au-delà du
marquage « 0 ».

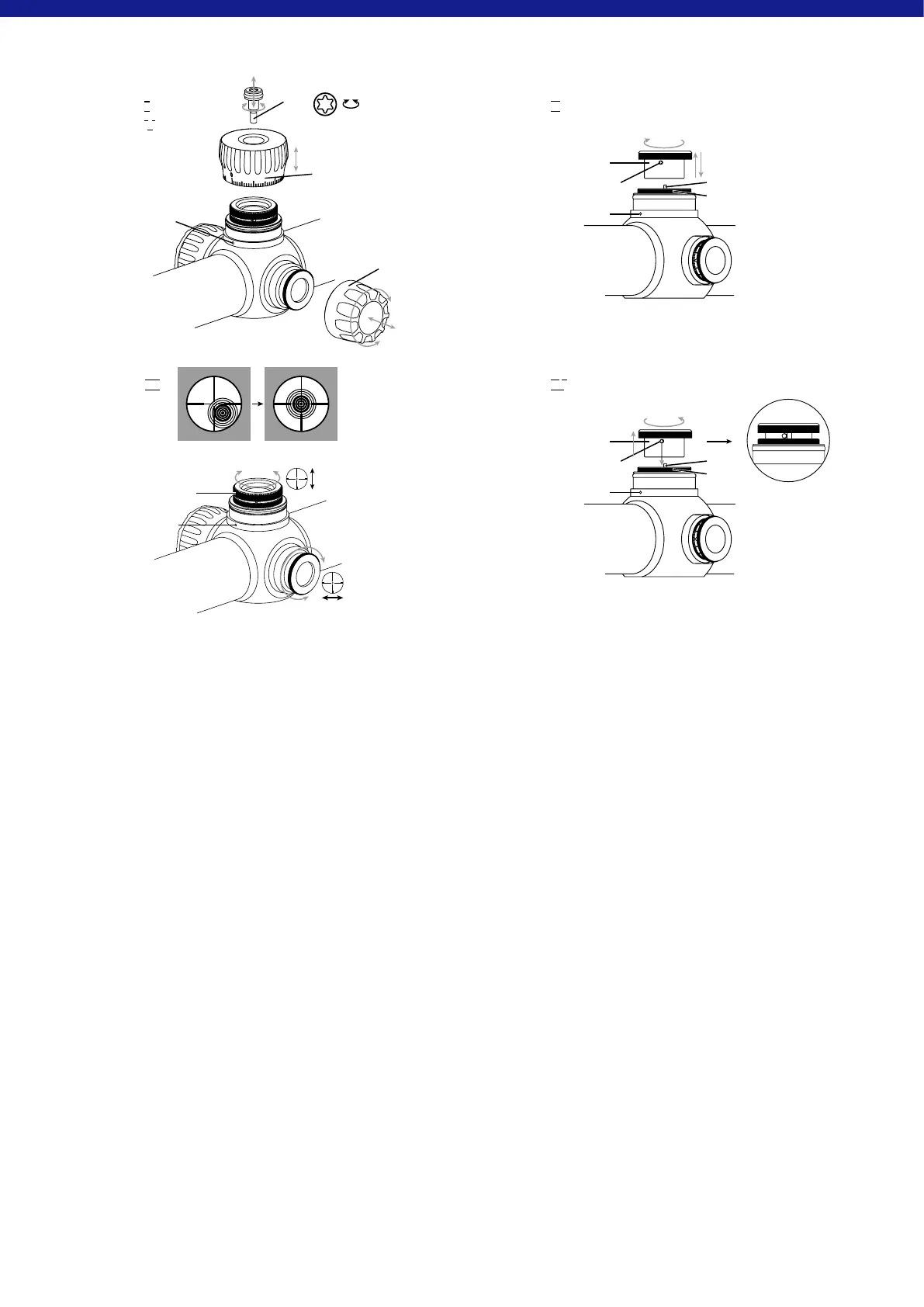

Réglage de l‘arme avec ASV:
Pour effectuer une correction de tir, procéder comme suit :
ASV I Dévisser la vis (12) et retirer le bouton de réglage (13).
ASV II Soulever le dispositif d‘entraînement (16) du cran et le tourner dans le sens
des aiguilles d‘une montre (à 180°).
Une correction vers le bas est alors à nouveau possible et peut être
effectuée à l‘aide du dispositif d‘entraînement (16).
ASV III Si l‘arme tire trop bas, la correction du tir doit être effectuée vers le
haut (direction « H »), soit une rotation dans le sens des aiguilles
d‘une montre du dispositif d‘entraînement (16).
Si l‘arme tire trop haut, la correction du tir doit être effectuée vers
le bas, soit une rotation dans le sens inverse des aiguilles d‘une
montre du dispositif d‘entraînement (16).
Une fois l‘arme réglée sur un tir de 100 m :
ASV IV Soulever le dispositif d‘entraînement (16) du cran et le placer de façon à ce
que la tige de butée (17) du dispositif d‘entraînement (16) soit placée sur
la tige de butée (18) de la bague d‘enclenchement (19), comme indiqué
dans la figure (20).
ASV V Placer le bouton de réglage (13) de façon à ce que la marque « 0 » soit
alignée avec la marque de repérage sur la bague d‘enclenchement (14).
Veiller à ce que le joint torique ne soit pas endommagé.
Resserrer le bouton de réglage (12) avec la vis (13).
Etanchéité
La lunette de visée est étanche à l’eau, testée sous pression conformément à la
norme ISO 9022-80 et remplie d’azote. Une étanchéité correcte est également
garantie lorsque les caches de protection (13 ou 15) du réglage du réticule ne sont
pas vissés. Veillez cependant à ce que le cache de protection (13 ou 15) ainsi que les
bagues d’étanchéité sous-jacentes soient toujours bien positionnés.
Réticule
Votre lunette de visée est équipée du réticule de votre choix. Le réticule se trouve
sur le deuxième plan focal sur les modèles ZEISS Conquest V6. Le réticule ne grossit
pas lors du changement de grossissement, mais reste toujours pareil ; la largeur de
couverture du réticule dépend donc du grossissement sur ces lunettes de visée.
Pour un aperçu actuel des réticules disponibles ainsi que des largeurs de couverture,
veuillez consulter notre site www.zeiss.de/subtensions ou nous contacter à
l’adresse suivante :
Carl Zeiss
Sports Optics GmbH
ZEISS Gruppe
Gloelstraße 3 – 5
D-35576 Wetzlar
Modification du réticule
Il va de soi que les lunettes de visée ZEISS Conquest V6 peuvent être équipées
ultérieurement avec d’autres réticules disponibles. Veuillez envoyer votre lunette de
visée à notre service après-vente pour la modification du réticule.
Entretien et réparation
La lunette de visée est équipée du revêtement LotuTec de la marque ZEISS. Cette
couche de protection efficace pour les surfaces des lentilles réduit nettement
la quantité d’impuretés présentes sur les lentilles en rendant leur surface
particulièrement lisse et en accentuant ainsi l’effet hydrophobe. Tous les types
d’impuretés s’accrochent moins à la surface et peuvent être retirés rapidement,
facilement et sans traces. Ainsi, le revêtement LotuTec est résistant et antiabrasif.
Votre lunette de visée ZEISS ne nécessite pas d’entretien particulier. N’essuyez pas les
grosses impuretés (par ex. le sable) sur la lentille mais soufflez dessus ou retirez-les
à l’aide d’un pinceau! Les traces de doigt risquent d’altérer à la longue la surface de
la lentille. La façon la plus simple de nettoyer la surface de la lentille est de souffler
dessus et de frotter à l’aide d’un chiffon de nettoyage propre / papier de nettoyage
pour optiques.
Afin d’éviter la formation de champignons sur le matériel optique, en particulier en
cas d’utilisation en milieu tropical, conservez la lunette de visée dans un lieu sec et
assurez-vous que la surface extérieure des lentilles est constamment bien aérée.
(12)
ASV I
ASV V
(13)
(14)
(15)
0,6 Nm
(~ 0,44 lbf ft)
T 20
ASV II
(16)
(18)
(19)
(17)
180°
(14)
ASV III
(16)
(14)
ASV IV
(16)
(17)
(14)
(18)
(19)
(20)
4 | 5 FR
