7 | 225 DE
([WHUQDO/RFNLQJ:LQGDJHIđU=(,66&RQTXHVW9[[
und 6-24x50
Ist Ihr ZEISS Conquest V4 Zielfernrohr mit dem External Locking Windage
ausgerüstet, haben Sie die Möglichkeit schnell und einfach auf Seitenwind
zu reagieren und den Seitentrieb entsprechend zu justieren, ohne die
Absehenverstellung zu entfernen.
Der Drehknopf (24) ist mit einer linearen Teilung versehen. Der Abstand von
7HLOVWULFK]X7HLOVWULFKEHWUÃJW.OLFNHQWVSUHFKHQGɨźɑ02$(LQHXQEHDEVLFKWLJWH
Verstellung wird mittels einer Rastung verhindert.
Sind die Ballistikwerte bezogen auf Fleckschuss 100 yds/m bekannt, kann man die
benötigten Klicks für das Kompensieren der windbedingten seitlichen Abweichung
auf die unterschiedlichen Entfernungen direkt bestimmen und sich diese notieren.
Hinweis: Ein Anschlag verhindert im External Locking Windage eine Verstellung
nach unten über die „0“-Markierung hinaus.
(LQVFKLHćHQGHU:DĴHPLW([WHUQDO/RFNLQJ:LQGDJH
Um eine Schusskorrektur zur Seite nach über die Nullmarkierung hinaus
durchzuführen, ist wie folgt zu verfahren:

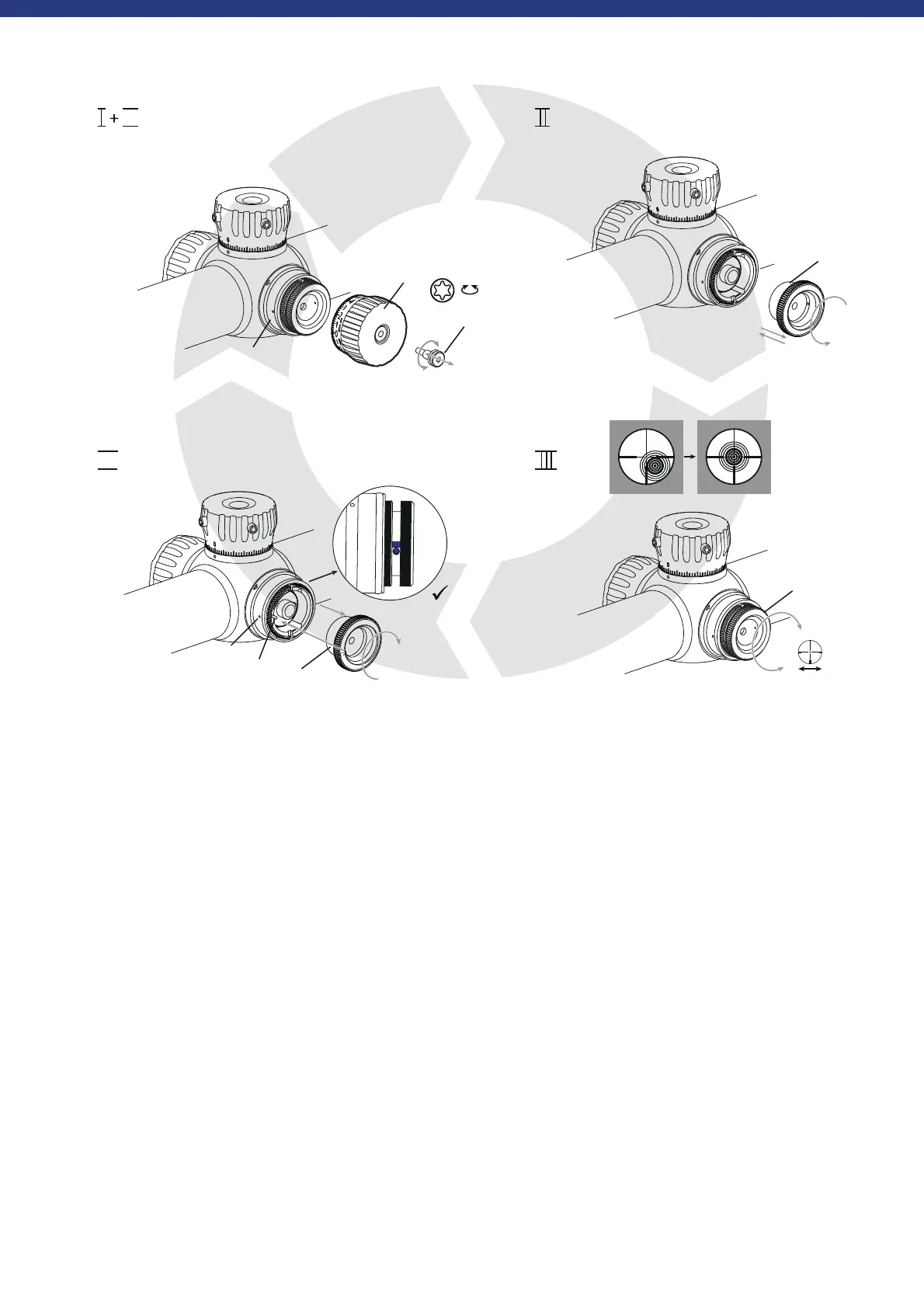

External Locking Windage I Schraube (23) heraus drehen und Verstellknopf
(24) abziehen.
External Locking Windage II Mitnehmer (27) aus der Rastung herausheben
und gegen den Uhrzeigersinn verdreht (180°)
aufsetzen. Eine Korrekter in die gewünschte
Richtung ist nun wieder möglich und kann
direkt mit dem Mitnehmer (27) vorgenommen
werden.
External Locking Windage III 6FKLHćWGLH:DĴHOLQNVHUIRUGHUWGDVHLQH
Schusskorrektur nach rechts, entsprechend
einer Drehung gegen den Uhrzeigersinn des
Mitnehmers (27).
6FKLHćWGLH:DĴHQDFKUHFKWVHUIRUGHUWGDV
eine Schusskorrektur nach links, entsprechend
einer Drehung im Uhrzeigersinn des
Mitnehmers (27).
1DFKGHPGLH:DĴHDXI\GVPHLQJHVFKRVVHQLVW
External Locking Windage IV Mitnehmer (27) aus der Rastung heben
und so aufsetzen, dass der Anschlagstift
des Mitnehmers (27) am Anschlagstift (31)
des Rastrings (32), wie in Fig. IV, dargestellt,
anliegt.
External Locking Windage V Verstellknopf (24) so aufsetzen, dass die
„0“-Marke mit der Indexmarke am Rastring (25)
übereinstimmt. Darauf achten, dass der O-Ring
nicht beschädigt wird. Mit der Schraube (23)
den Verstellknopf (24) wieder festziehen.
IV
V
External Locking Windage 4-16x44 | 4-16x50 | 6-24x50
(23)
27
(27)
(27)
(31)
(32)
180°
(24)
(25)
T8
0,5 Nm
( ~ 0,37 lb fft)
