羽根中央部の平らな面に貼って
ある「前側」シールを手前側に
して羽根を差し込む。
ー9ー

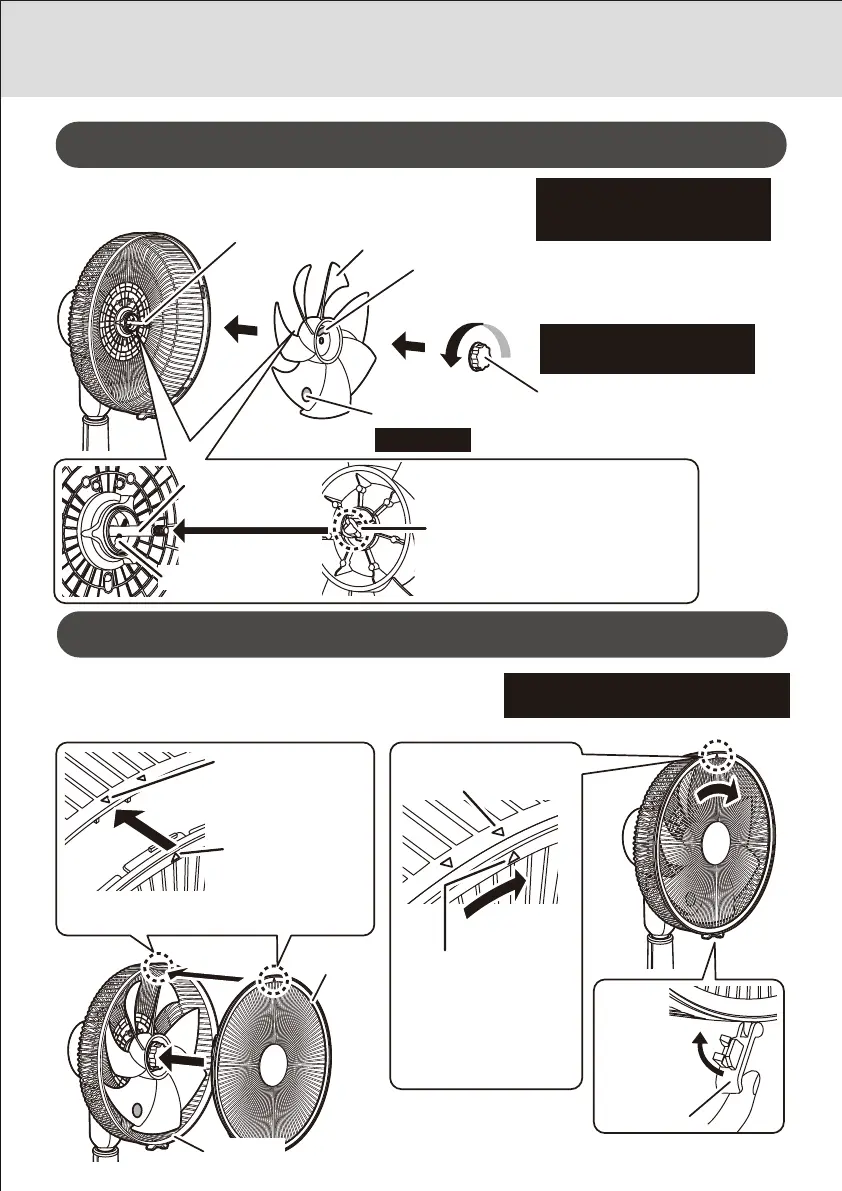

組み立てかた
羽根の組み立て
前ガードの 組み立て
❶前ガードを後 ガードにはめ込 みます。
❷前ガードを右に回します。（時計回し）
❸ クリップ を押し 込 んで 固 定します。
前ガードの「▲」マーク
が 後 ガ ー ド の「 ▼ と め る 」
マークに合うまで
右 に 回 す（ 時 計 回 し ）
❶羽根をモーター軸に差し込みます。
❷スピンナーを確実に締め付けて固定します。
■前側シール、指入れ注意シールの
貼り位置は、左図の限りではあり
ません。
スピンナー
モーター軸
羽根
前側シール
指入れ注意シール
後 ガード
❶
❶
❷
❸
❷
前ガード
ネジ山に注意し、傾きのない
よう確実に締め付ける。
羽根を持ちながらスピンナーを
左に回す（反時計回し）
前ガード の
「▲」マーク
前ガード の
「▲」マーク
後 ガードの
「はずす▼」マーク
後 ガードの
「 ▼ と め る 」マ ー ク
前ガードの「▲」マークを後 ガード の
「はずす▼」マークに合わせてはめ込む
はめ込む
右に回す
（時計回し）
はずす
とめる
はずす
とめる
前ガードを組み立てるときは、ワイヤー
部分に指を入れて回さない。
クリップ
クリップを
押し込んで
固定する
はがさない。
羽根裏面中央部の凹部
差し込む
モーター軸
回り止めピン
モーター軸の回り止めピンに、
羽根裏面中央部の凹部を合わせて
差し 込 みます。
