ー9ー

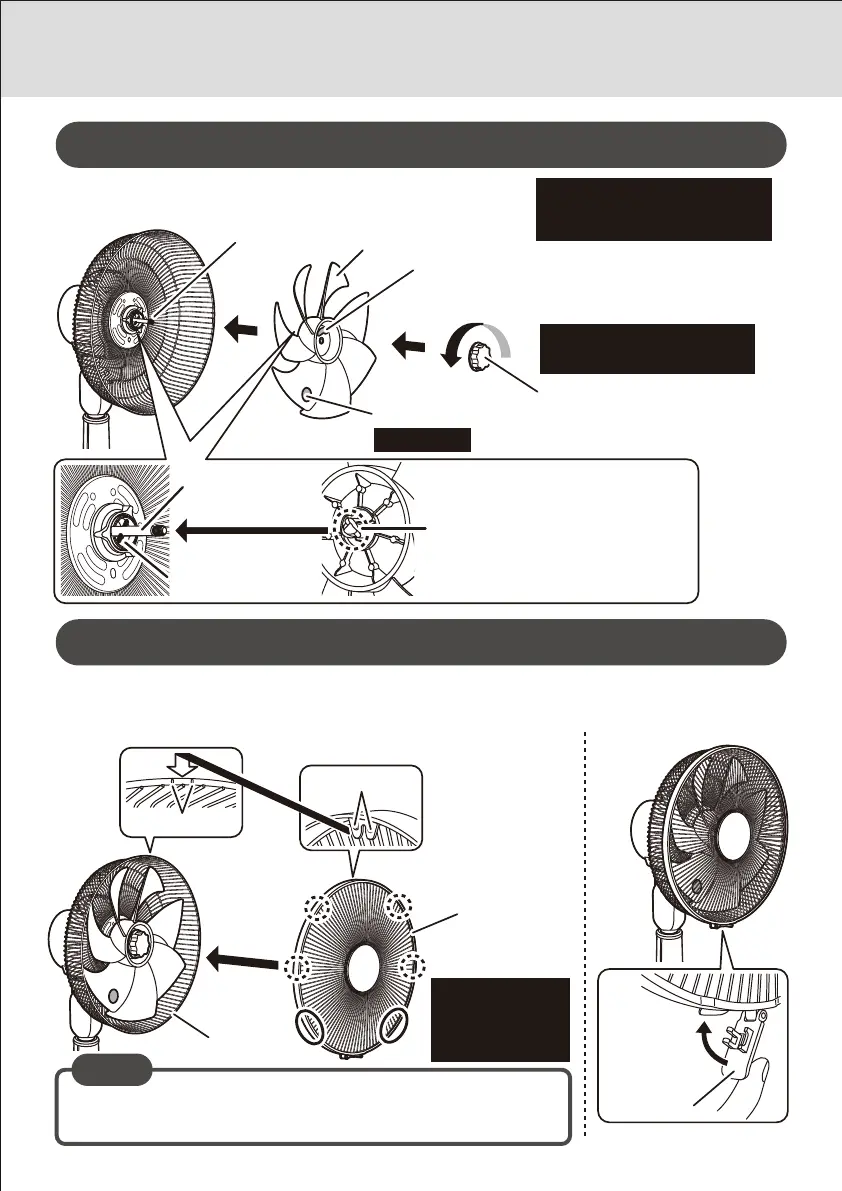

組み立てかた
羽根の組み立て
前ガードの 組み立て
❶羽根をモーター軸に差し込みます。
❷スピンナーを確実に締め付けて固定します。
■前側シール、指入れ注意シールの
貼り位置は、左図の限りではあり
ません。
スピンナー
モーター軸
羽根
前側シール
指入れ注意シール
はがさない。
❶
❷
羽根裏面中央部の凹部
差し込む
モーター軸
ネジ山に注意し、傾きのない
よう確実に締め付ける。
モー ター 軸の回り止めピンに、
羽根裏面中央部の凹部を合わせて
差し 込 みます。
羽根を持ちながらスピンナーを
左に回す（反時計回し）
回り止めピン
❶後ガードの合わせマークに、前ガードのフックを合わせて掛け、前ガードを押さえて
後 ガ ード にはめ 込 みます。
❷ クリップ を 押し 込 んで 固 定します。
はめ込む
合わせマーク
後 ガード
フック
点 線 部（ ツ メ 4 か 所 ）
を確実にはめ込み、
実 線 部（ 2 か 所 ）を
押し込んではめる。
※前ガードをはめ込むときは、手で後ガードを抱え込むように
しながら、前ガードを押さえてはめ込んでください。
お願い
❶
❷
前ガード
羽根中央部の平らな面に貼って
ある「前側」シールを手前側に
して羽根を差し込む。
クリップ
クリップを
押し込んで
固定する
