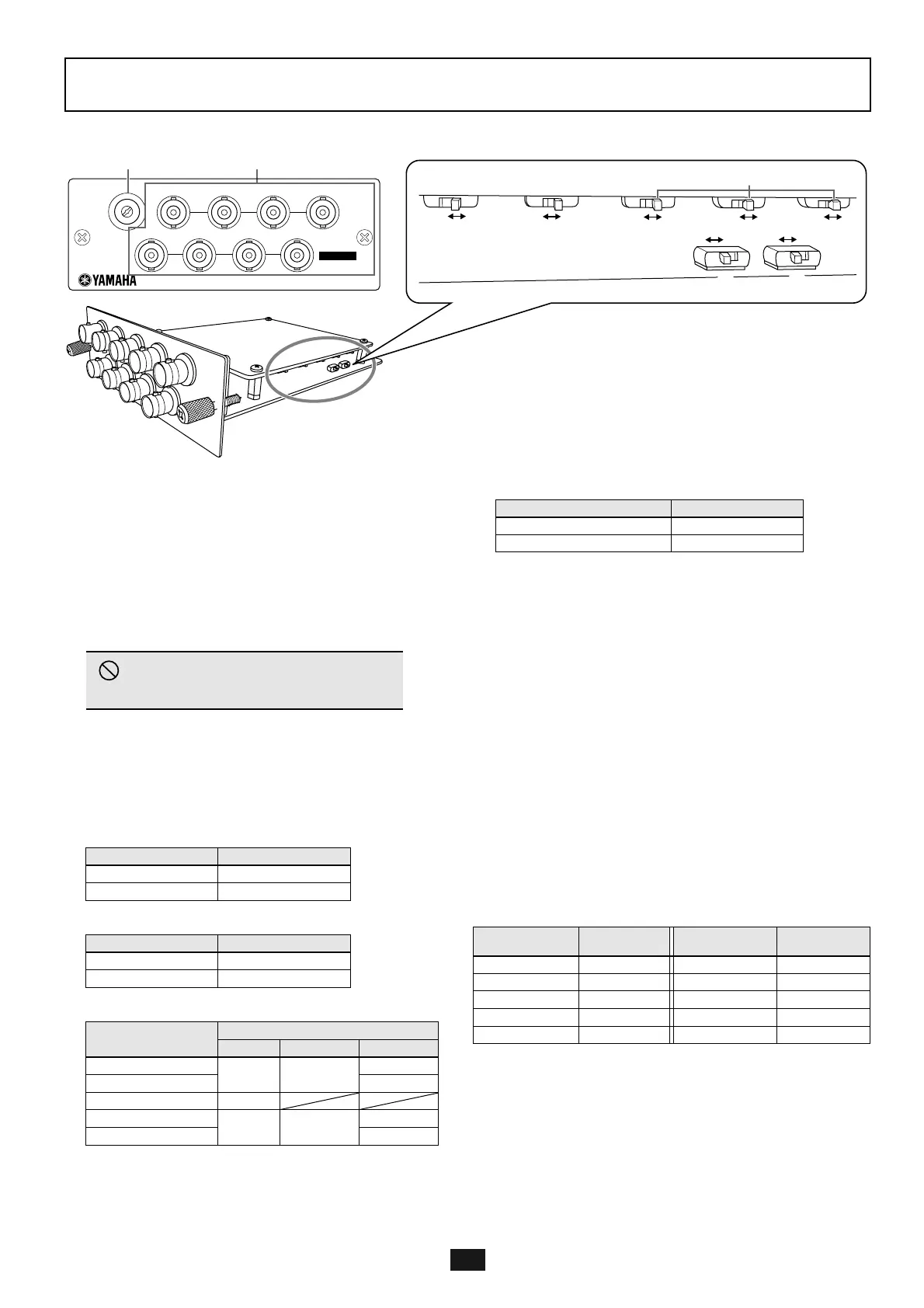

Je bekijkt pagina 9 van 12
9
PAL
44.1 K
ON
UP
4%
REF V
RSVD
NTSC
48 K
OFF
DOWN
0.1%
AE
IN7/8
1 2
4
5
3
REF
VIDEO
INPUT
OUTPUT
I/O INTERFACE CARD MODEL MY8-AEB
MADE IN JAPAN
7/8 5/6 3/4 1/2
7/8 5/6 3/4 1/2
12
MY8-AEB は、AES 3id-1995 準拠の 8 チャンネルデジタル入出力カードです。ビデオ入力端子により、MY8-AEB を装着
した本体をビデオ信号に同期させることができます。
パネル スイッチ
パネル
1
REF VIDEO 端子
ビデオ信号に同期したワードクロックを生成するためのビデオ
入力端子です。ビデオ信号が途絶えてもワードクロックを維持
する機能があります。このワードクロックを使用する場合は、
4
のスイッチを REF V の位置に設定してください。
2
INPUT/OUTPUT 端子
AES 3id-1995 準拠の入出力端子です。
スイッチ
接続する機器や用途に応じて以下のスイッチを変更し、ご使用くだ
さい。
1
Video Signal
2
Basic Fs
3
Fs Factors
この規格以外の信号を入力しないでください。
機器が破損するおそれがあります。
Mode Position
PA L PA L
NTSC NTSC
Mode Position
44.1 kHz 44.1 K
48 kHz 48 K
Mode (Fs / Basic Fs)
Position
OFF/ON DOWN/UP 0.1% / 4%
25/24 (+4%)
ON UP
4%
1001/1000 (+0.1%) 0.1%
1 (Basic Fs) OFF
1000/1001 (–0.1%)
ON DOWN
0.1%
24/25 (–4%) 4%
4
Ch7/8 Word Clock Source
MY8-AEB を装着した本体の Ch7/8 として供給するワードクロック
ソースを選択するスイッチです。
REF V に設定することで、ビデオ信号から生成したワードクロック
を利用することができるようになります。生成するワードクロック
に関する条件を
1
〜
3
のスイッチで設定します。
NOTE：
● このスイッチを REF V に設定している場合、ビデオ信号が途絶
えたり、または入力波形が異常になった場合でも、ワードクロッ
クは MY8-AEB から供給され続けます。 ただし異常があることを
知らせるため、MY8-AEB を装着した本体の SLOT の Ch7/8 の
ワードクロック状態表示には SYNC ERROR などのエラーが表示
されます。
● REF V に設定すると INPUT 7/8 の信号が入っていないときは、
本体のそのチャンネルステータス（エンファシスなど）は正しく
表示されない場合があります。
5
Reserved
スイッチを AE 側に固定して使用してください。
装着可能モデル
NOTE：
● 装着可能モデルの最新情報は、ヤマハプロオーディオウェブサイトで
確認してください。
ヤマハプロオーディオウェブサイト：
http://proaudio.yamaha.co.jp/
Mode Position
Synthesized from REF VIDEO REF V
INPUT 7/8 IN7/8
Model name
# of Usable
cards
Model name
# of Usable
cards
DME32 3 01V96 1
DIO8 8 DME24N 1
DM2000 6 DME64N 4
02R96 4 PM5D/PM5D-RH 4
DM1000 2 M7CL-48/32 3
