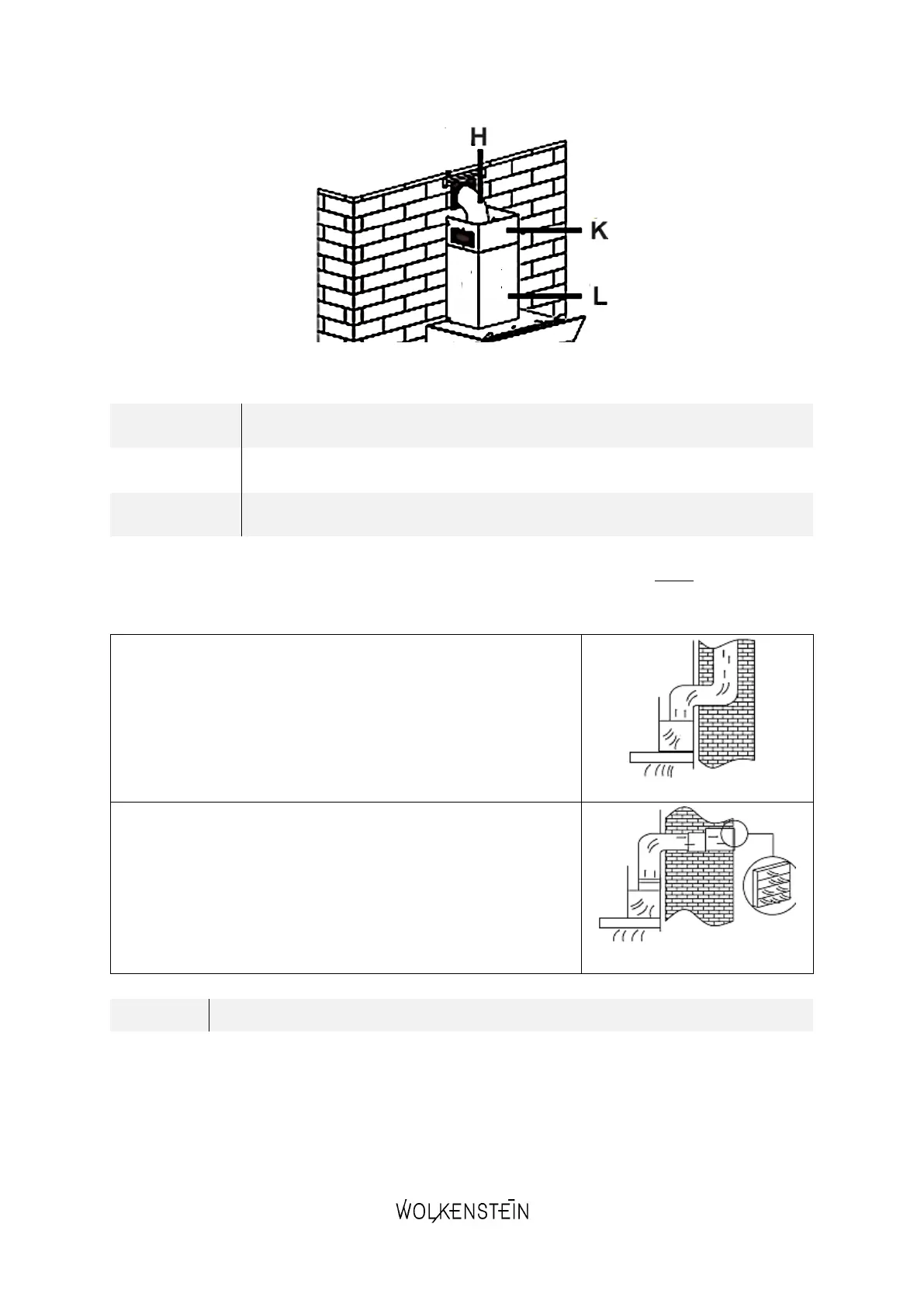

~ 23 ~
Abb. ähnlich: Abb. dient ausschließlich als Beispiel.
H
ABLUFTSCHLAUCH (nur bei Abluftbetrieb)
K
INNERER KAMIN
L
ÄUßERER KAMIN
10. Sie können die Abluftführung wie folgt verlegen (s. unten / NUR bei ABLUFT-
BETRIEB).
Vertikal: Der Abluftschlauch wird zu einer
Auslasskappe* im Dach geführt.
Abb. ähnlich.
Horizontal: Der Abluftschlauch wird zu einer
Auslassöffnung mit Gitter* in der Hauswand geführt.
Abb. ähnlich.
*
Artikel nicht im Lieferumfang enthalten.
11. Ziehen Sie den inneren Kamin (K) nach oben aus. Richten Sie den Kamin
entsprechend der angebrachten Innenkaminhalterung (O) aus. Fixieren Sie den
inneren Kamin mit zwei Schrauben (N = ST 4*10 mm) an der Innenkamin-
halterung (O / s. Abb. unten).
