~ 18 ~
2.5.2 Installation der Dunstabzugshaube
INSTALLATIONSSCHRITTE
❖ Der Mindestabstand der Dunstabzugshaube zu einem elektrischen Kochfeld
muss mind. 45,00 cm betragen.
❖ Der Höchstabstand der Dunstabzugshaube zu einem elektrischen Kochfeld
sollte max. 50,00 cm betragen.
1. Bestimmen Sie an der Wand eine geeignete Position für die Dunstabzugshaube.
2. Messen und markieren Sie die Positionen der sechs benötigten Bohrlöcher (zwei
für die Befestigung der Innenkaminhalterung, zwei für die Befestigung des
Kaminhaltebügels und zwei zur Aufhängung des Gehäuses der
Dunstabzugshaube). Vergewissern Sie sich, dass die Mindestabstände eingehalten
werden.
Beachten Sie, dass die Position der Schraubenlöcher zur Befestigung der
Innenkaminhalterung, gleichzeitig den höchsten Punkt des gesamten
Kamins darstellt. Schrauben Sie die Innenkaminhalterung mit den mitgelieferten
Schrauben (ST 4*25 mm) und Dübeln an der Wand fest.
3. Bohren Sie zwei 8 mm Ø Löcher zur Befestigung der Wandaufhängung. Die
Wandaufhängung muss waagerecht ausgerichtet sein. Prüfen Sie die waagerechte
Ausrichtung mit einer Wasserwaage. Schrauben Sie die Wandaufhängung mit den
mitgelieferten Schrauben und Dübeln an der Wand fest.

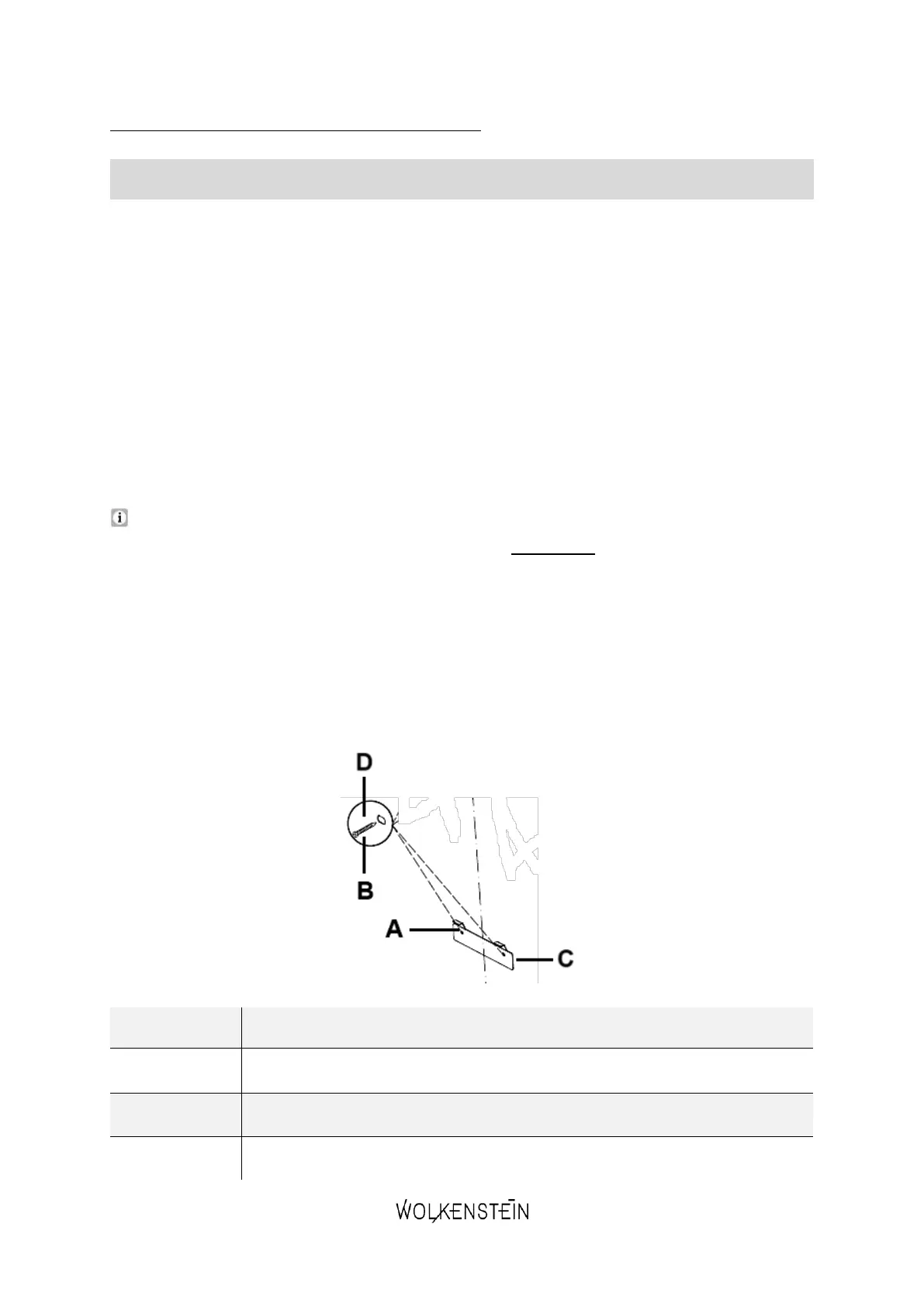

A
BOHRLÖCHER (2 St. insgesamt)
B
SPREIZDÜBEL (2 St. insgesamt)
C
WANDBEFESTIGUNG
D
SCHRAUBEN: ST 4*25 mm (2 St. insgesamt)
