~ 16 ~
2.5.1 Installation der Rückschlagklappe
❖ Falls an Ihrem Gerät die Rückschlagklappe nicht ab Werk installiert ist, müssen
Sie diese noch installieren. Die folgenden Abbildungen zeigen nur ein Beispiel
für die Standardmontage einer Rückschlagklappe, da der Abluftauslass je nach
Modell und Konfiguration des Gerätes variieren kann.

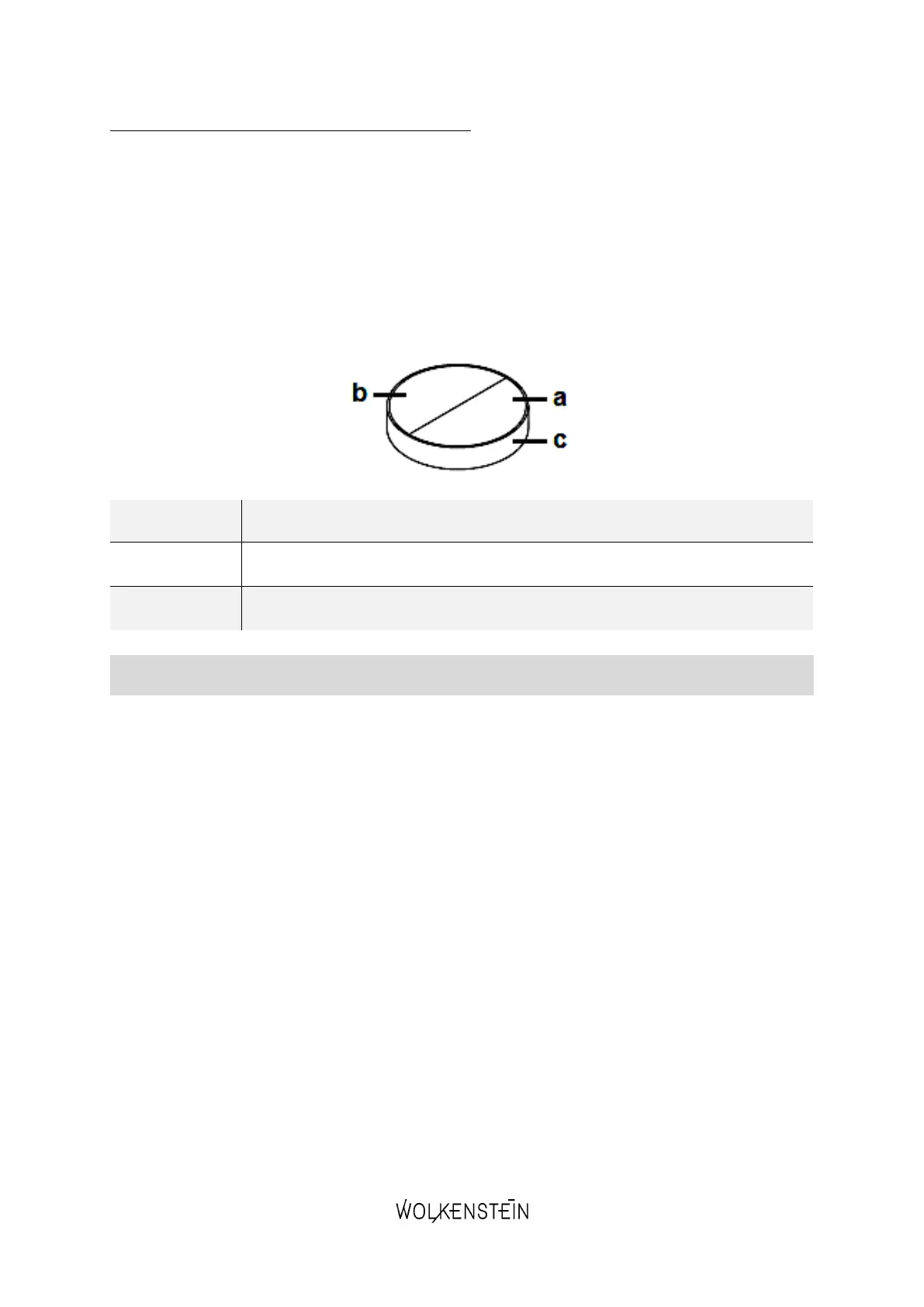

❖ Die Rückschlagklappe besteht aus zwei Klappenteilen (a / b). Beide
Klappenteile müssen Sie einzeln in dem Gehäuse des Abluftauslasses (c)
installieren (s. Abb. unten).
a
RÜCKSCHLAGKLAPPE: Klappenteil « a »
b
RÜCKSCHLAGKLAPPE: Klappenteil « b »
c
GEHÄUSE DES ABLUFTAUSLASSES
INSTALLATIONSSCHRITTE
1. Die beiden einzelnen Klappenteile (a / b) bestehen jeweils aus einem Halbkreis
inkl. einer Achse (d). Mittig auf der Achse (d) eines Klappenteils befindet sich ein
Achsstift (e / s. Abb. unten).
2. Setzen Sie die Achse (d) eines Klappenteils vorsichtig in die entsprechenden
Öffnungen (f / beidseits) im Gehäuse des Abluftauslasses (c) ein; der Achsstift (e)
muss dabei nach oben gerichtet sein (s. Abb. unten).
3. Wiederholen Sie den 2. Schritt für das andere Klappenteil.
4. Vergewissern Sie sich, dass beide Teile der Rückschlagklappe ordnungsgemäß
installiert sind. Die Klappenteile dürfen nicht klemmen oder sich verhaken.
