wolfappliance.com | 9
Installation
Connexion électrique
AVERTISSEMENT :
Pour les modèles de 48 po (1219), chaque bloc de
branchement doit être connecté à un circuit de
dérivation individuel. Les raccords doivent être sur
des circuits distincts.

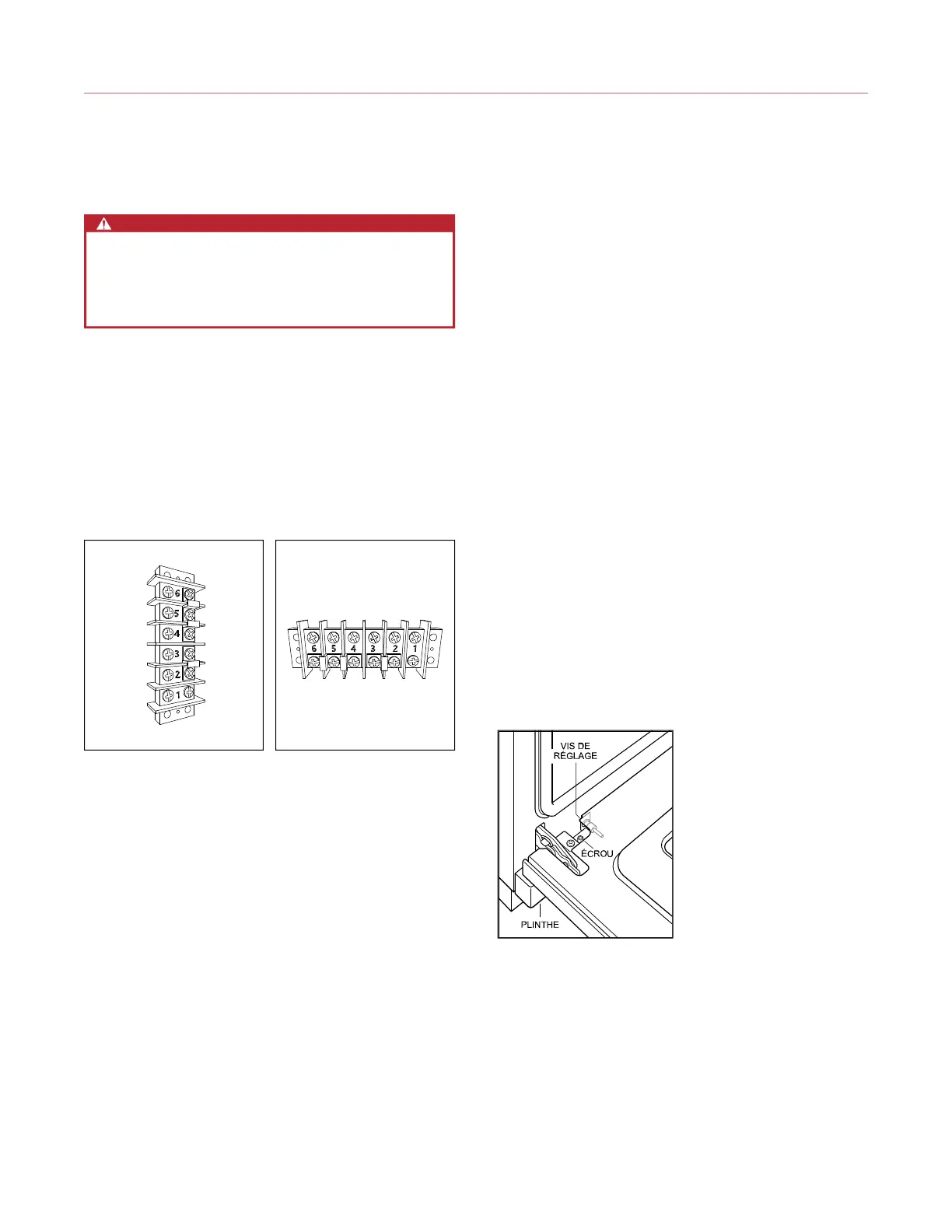

Leoulesblocsdebranchementsituésàl’arrièredela
cuisinière permettent une installation à trois ou quatre fils.
Retirez le(s) couvercle(s) du bloc de branchement pour
exposer les vis avec les numéros correspondants.
Acheminez les fils dans le réducteur de tension
jusqu’au(x)bloc(s)debranchement.
Repérez les étiquettes des disjoncteurs dans la trousse de
documentation et placez-les sur le ou les disjoncteurs
appropriés au niveau du panneau de circuit.
Installation à trois fils
1 Reliez le fil vert/de masse à la position un.
2 Reliez le fil rouge/L2 à la position trois.
3 Reliez le fil noir/L1 à la position quatre.
4 Serrez les vis du réducteur de tension et installez le
couvercle du bloc de branchement.
Installation à quatre fils
1 Reliez le fil vert/de masse à la position un.
2 Reliez le fil rouge/L2 à la position trois.
3 Reliez le fil noir/L1 à la position quatre.
4 Installez un coinceur à câble sur le fil blanc/neutre.
5 Serrez les vis du réducteur de tension et installez le
couvercle du bloc de branchement.
Tous les modèles Modèles de 48 po seulement
Alignement de la porte
1 Retirez la plinthe en enlevant les vis.
2 Ouvrezlaporteetdesserrezl’écrou.
3 Fermez la porte et tournez la vis dans le sens horaire
pour la relever et dans le sens antihoraire pour
l’abaisser.
4 Ouvrezlaporteetserrezl’écrou.
5 Fermez la porte et réinstallez la plinthe.
