Instalación
Conexión eléctrica
ADVERTENCIA
Para los modelos de 48” (1219), cada bloque de
terminales se conectará a un circuito derivado
individual. Las conexiones deben estar en circuitos
separados.

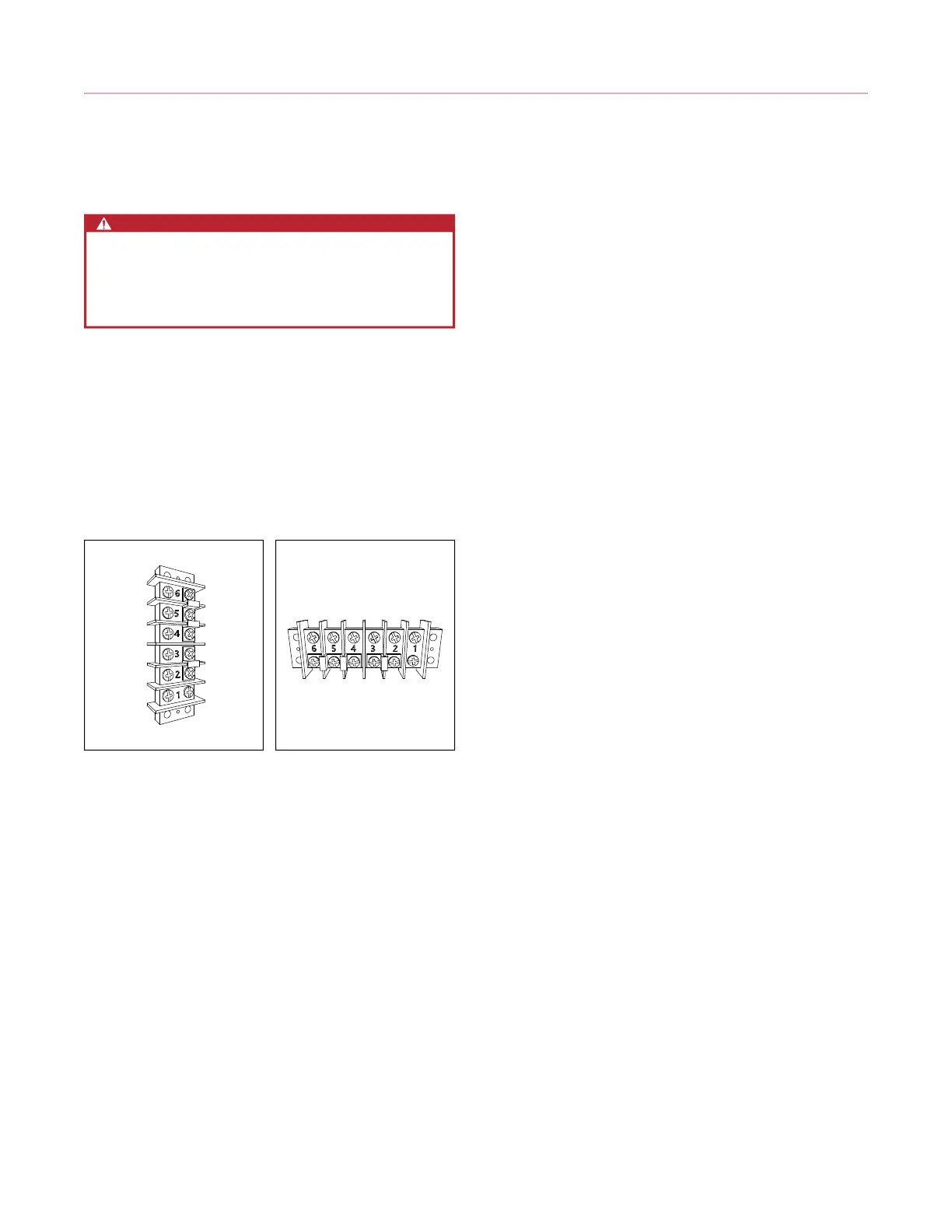

El o los bloques de terminales en la parte posterior de la
estufa permite una instalación de 3 cables o 4 cables.
Retire la(s) cubierta(s) del bloque de terminales para
exponer los tornillos con los números correspondientes.
Guíe los cables a través del liberador de tensión y al o los
bloques de terminales.
Ubique las etiquetas del disyuntor en el kit de literatura y
colóquelas en el/los disyuntor(es) correspondientes en el
panel de circuitos.
Instalación de tres cables
1 Conecte verde/tierra a la posición uno.
2 Conecte rojo/L2 a la posición tres.
3 Conecte negro/L1 a la posición cuatro.
4 Apriete los tornillos en el liberador de tensión e instale
la cubierta del bloque de terminales.
Instalación de cuatro cables
1 Conecte verde/tierra a la posición uno.
2 Conecte rojo/L2 a la posición tres.
3 Conecte negro/L1 a la posición cuatro.
4 Instale una tuerca para cable en el cable blanco/
neutral.
5 Apriete los tornillos en el liberador de tensión e instale
la cubierta del bloque de terminales.
Todos los modelos Únicamente modelos de 48”
9 | Atención al cliente de Wolf 800.222.7820
