Page 6
;
;
y
y
;
;
y
y

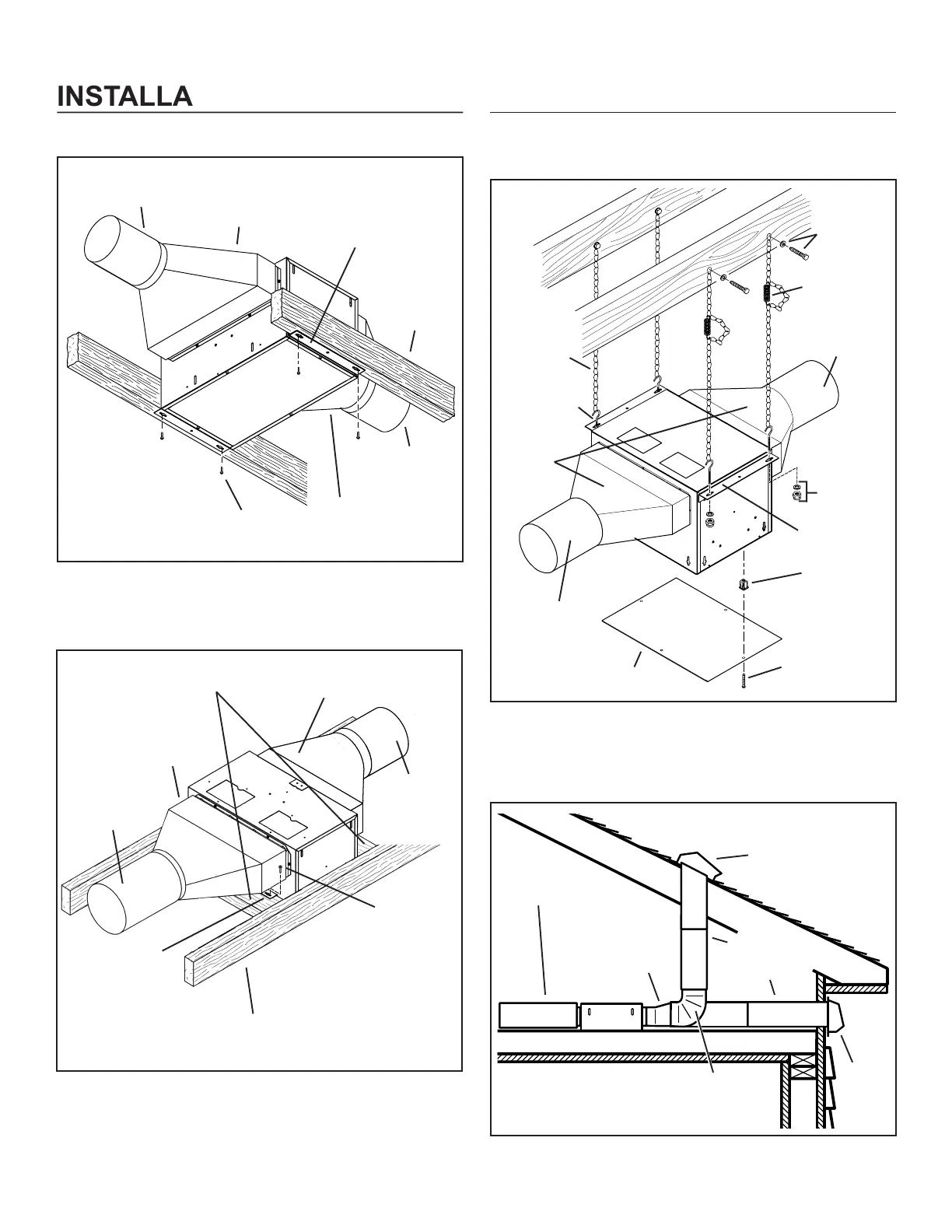

INSTALLATION TYPIQUE
MONTAGE (Construction en cours)
SOLIVE DE
PLAFOND
24 po (61
cm centre)
CONDUIT
CIRCULAIRE
DE 10 po (25,4 cm)
Appareil installé dans un bâtiment en cours de construction.
VIS DE
FIXATION
Soufflerie préassemblée
en position de décharge
horizontale
Supports
préassemblés pour
plafonds de ½ po (1,27
cm) d’épaisseur.
MONTAGE (construction terminée)
CONDUIT
CIRCULAIRE DE
10 po (25,4 cm)
(SORTIE)
SOLIVE DE
PLAFOND 24 po
(61 cm) centre
CHARPENTE 2 x 4
(côté large en bas)
SUPPORTS
(fixés aux
autres côtés
du boîtier et à
l’envers pour
que le boîtier
soit au ras du
plafond fini)
INSTALLATION DES CONDUITS (décharge
horizontale de ventilateur)
Deux manières de raccorder les conduits à un appareil
prémonté.
CHAPEAU DE TOIT
COUDE
CIRCULAIRE DE
10 po (25,4 cm)
CONDUIT
CIRCULAIRE DE
10 po (25,4 cm)
CHAPEAU
DE MUR
REMARQUE : Veiller à retirer le ruban adhésif d’expédition du volet
du registre et s’assurer que ce dernier s’ouvre et se ferme librement
à l’intérieur du conduit. Utiliser du ruban adhésif pour assurer et
étancher les raccords des conduits.
TRANSITION
4½ X 18½ au 10 po
(11,4 x 47 au 25,4
cm) circulaire
VIS DE
FIXATION
TRANSITION
4½ X 18½ au 10 po
(11,4 x 47 au 25,4
cm) circulaire
TRANSITION
4½ X 18½ au 10 po
(11,4 x 47 au 25,4
cm) circulaire
TRANSITION
4½ X 18½ au 10 po
(11,4 x 47 au 25,4
cm) circulaire
CONDUIT
CIRCULAIRE
DE 10 po (25,4 cm)
CONDUIT
CIRCULAIRE
DE 10 po
(25,4 cm)
(ADMISSION)
TRANSITION
4½ X 18½ au 10 po
(11,4 x 47 au 25,4 cm) circulaire
CONDUIT
CIRCULAIRE DE
10 po (25,4 cm)
INSTALLATION TYPIQUE
MONTAGE EN UTILISANT LE KIT DE CINTRE
(inclus)
Soufflerie préassemblée en position de décharge dans ligne.
Soufflerie préassemblée en position de décharge dans ligne.
PANNEAU D’ACCESS
VIS DE PANNEAU
D’ACCESS
ÉCROU DE PANNEAU
D’ACCESS (Installez
sur les trous carrés
dans le logement)
BOULON D’OEIL
DE LE KIT POUR
ACCROCHER
RESSORT DE
PROLONGATION
SUPPORTS
VIS ET
RONDELLE DE
LE KIT POUR
ACCROCHER
CONDUIT
CIRCULAIRE DE
10 po (25,4 cm)
(SORTIE)
CONDUIT
CIRCULAIRE DE
10 po (25,4 cm)
(ADMISSION)
VIS ET
RONDELLE DE
LE KIT POUR
ACCROCHER
CHAÎNE
DE LE KIT
POUR
ACCROCHER
TRANSITION
4½ X 18½
au 10 po
(11,4 x 47
au 25,4 cm)
circulaire
