Anslutning av spishäll: WIP78EVW, WIF78EVW, WIP90EVW, WIF90EVW
Konfigurationsinställning:
För de olika typerna av anslutning ska du använda mässingsbryggorna som finns i lådan
bredvid terminalen.

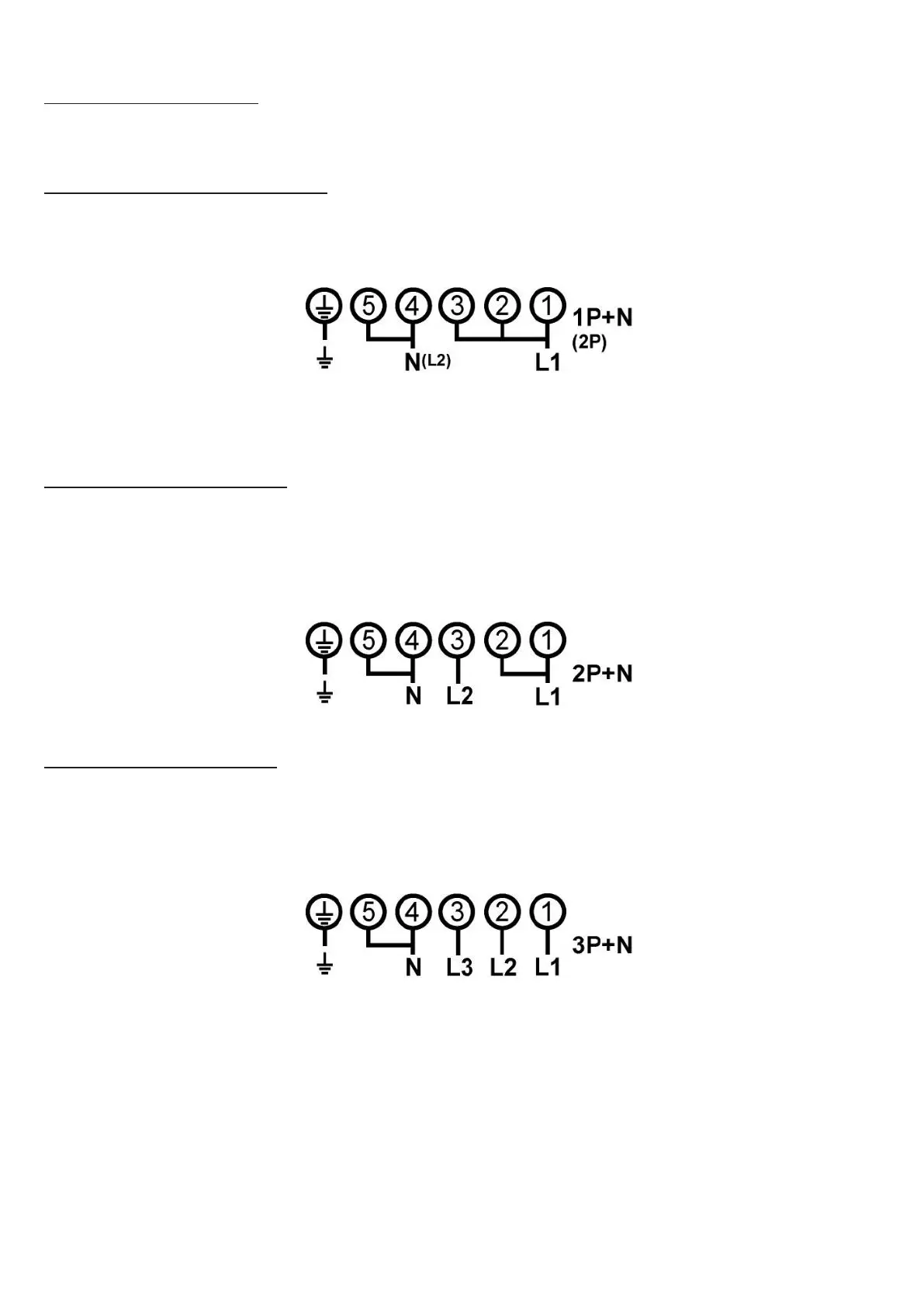

Enfas 220–240V~ 1P+N / 2P:
Placera två bryggor mellan terminal 1, 2 och 3 och en tredje mellan terminal 4 och 5.
Anslut jordledaren till jordterminalen, neutralledningenN till en av terminalerna4 eller 5 och
fasL till en av terminalerna1, 2 eller 3.
Tvåfas 400V~ 2P+N:
Placera den första bryggan mellan terminal1 och 2 och den andra mellan terminal4 och 5.
Anslut jordledaren till jordterminalen, neutralledningenN till en av terminalerna4 eller 5, fasL1
till en av terminalerna1 eller 2 och fasL2 till terminal3.
Trefas 400V~ 3P+N:
Placera en brygga mellan terminal4 och 5.
Anslut jordledaren till jordterminalen, neutralledningenN till en av terminalerna4 eller 5, fasL1
till terminal1, fasL2 till terminal2 och fasL3 till terminal3.
