Tilslutning af kogeplade
Opsætning af konfiguration:
Til de forskellige former for tilslutning skal du bruge messingbroerne, som er i kassen ved
siden af terminalen.

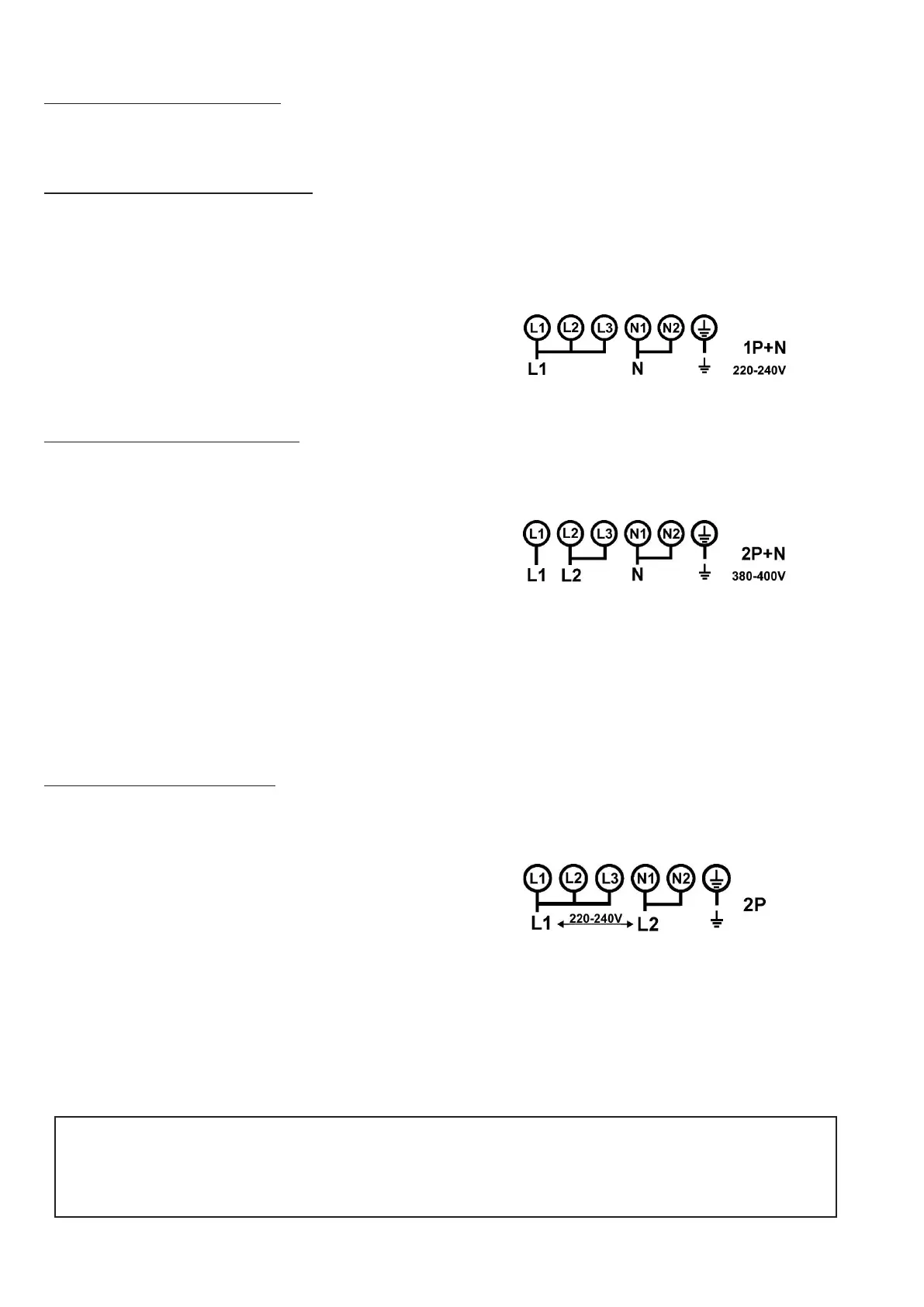

Monofase 220-240V~ 1P+N
Placer den første bro mellem terminalerne L1 og L2, den anden mellem L2 og L3, og derefter
den tredje bro mellem terminal N1 og N2.
Tilslut jordlederen til terminalen ”jord”, neutrallederen N til terminal N1 eller N2, og faselederen
L til en af terminalerne L1, L2 eller L3.
Bifase 380-400V~ 2P+N
Placer den første bro mellem terminal L2 og L3.
Placer den anden bro mellem terminal N1 og N2.
Tilslut:
Jordlederen til terminalen ”jord”.
Neutrallederen (N) til terminal N1 eller N2.
Fase L1 til terminal L1.
Fase L2 til terminal L2 eller L3.
Bifase 220-240V~ 2P
Placer den første bro mellem terminal L1 og L2.
Placer den anden bro mellem terminal L2 og L3.
Placer den tredje bro mellem terminal N1 og N2.
Tilslut:
Jordlederen til terminalen ”jord”.
Fase L1 til terminalerne L1, L2 eller L3.
Fase L2 til terminalerne N1 eller N2.
Forsigtig! Vær omhyggelig med, at kablerne er korrekt tilkoblet og strammet.
Vi kan ikke holdes ansvarlige for hændelser, der skyldes forkert tilslutning, eller som
kan opstå som følge af brugen af et apparat, der ikke er jordet eller er udstyret med en
defekt jordforbindelse.
26
ELECTRICAL CONNECTION
220-240 V~ 50/60Hz
1 Phase + N
3 x 2.5 mm²
H 05 VV - F
H 05 RR - F
25 A *
400V~ 50/60Hz
2 Phases + N
4 x 2.5 mm²
5 x 1.5 mm²
H 05 VV - F
H 05 RR - F
16 A *
220-240 V~ 50/60Hz
2 Phases
3 x 2.5 mm²
H 05 VV - F
H 05 RR - F
25 A *
27
We cannot be held responsible for any incident resulting from incorrect connection or
which could arise from the use of an appliance which has not been grounded or has
been equipped with a faulty ground connection.
27
We cannot be held responsible for any incident resulting from incorrect connection or
which could arise from the use of an appliance which has not been grounded or has
been equipped with a faulty ground connection.
