27

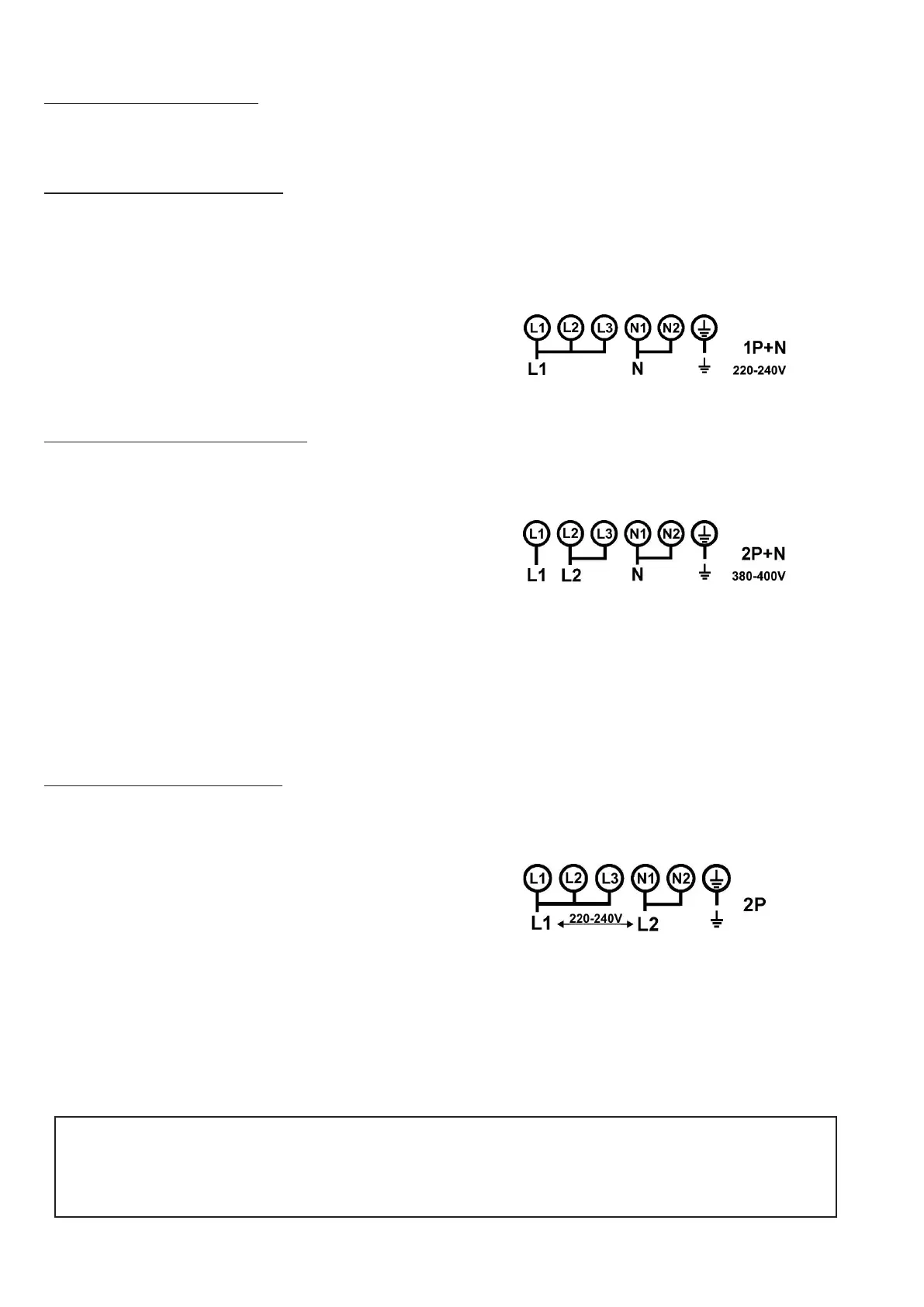

Anslutning av spishäll
Konfigurationsinställning:
För de olika typerna av anslutning ska du använda mässingsbryggorna som finns i lådan
bredvid terminalen.
Enfas 220–240V~ 1P+N
Placera den första bryggan mellan terminalernaL1 och L2, den andra bryggan mellanL2 och
L3 och därefter den tredje bryggan mellan terminalernaN1 och N2.
Anslut jordledaren till terminalen ”jord”, neutralledaren N till terminalN1 eller N2 och fasleda-
renL till någon av terminalernaL1, L2 eller L3.
Tvåfas 380–400V~ 2P+N
Placera den första bryggan mellan terminalL2 och L3.
Placera den andra bryggan mellan terminalN1 och N2.
Anslut:
Jordledaren till terminalen ”jord”.
Neutralledaren(N) till terminalN1 eller N2.
FasL1 till terminalL1.
FasL2 till terminalL2 eller L3.
Tvåfas 220–240V~ 2P
Placera den första bryggan mellan terminalL1 och L2.
Placera den andra bryggan mellan terminalL2 och L3.
Placera den tredje bryggan mellan terminalN1 och N2.
Anslut:
Jordledaren till terminalen ”jord”.
FasL1 till terminalernaL1, L2 eller L3.
FasL2 till terminalernaN1 eller N2.
Var försiktig! Se till att alla kablar är korrekt anslutna och åtdragna.
Vi kan inte hållas ansvariga för händelser som orsakas av felaktig anslutning eller som
kan uppstå till följd av användning av en apparat som inte är jordad eller som är utrus-
tad med en defekt jordanslutning.
26
ELECTRICAL CONNECTION
220-240 V~ 50/60Hz
1 Phase + N
3 x 2.5 mm²
H 05 VV - F
H 05 RR - F
25 A *
400V~ 50/60Hz
2 Phases + N
4 x 2.5 mm²
5 x 1.5 mm²
H 05 VV - F
H 05 RR - F
16 A *
220-240 V~ 50/60Hz
2 Phases
3 x 2.5 mm²
H 05 VV - F
H 05 RR - F
25 A *
27
We cannot be held responsible for any incident resulting from incorrect connection or
which could arise from the use of an appliance which has not been grounded or has
been equipped with a faulty ground connection.
27
We cannot be held responsible for any incident resulting from incorrect connection or
which could arise from the use of an appliance which has not been grounded or has
been equipped with a faulty ground connection.
