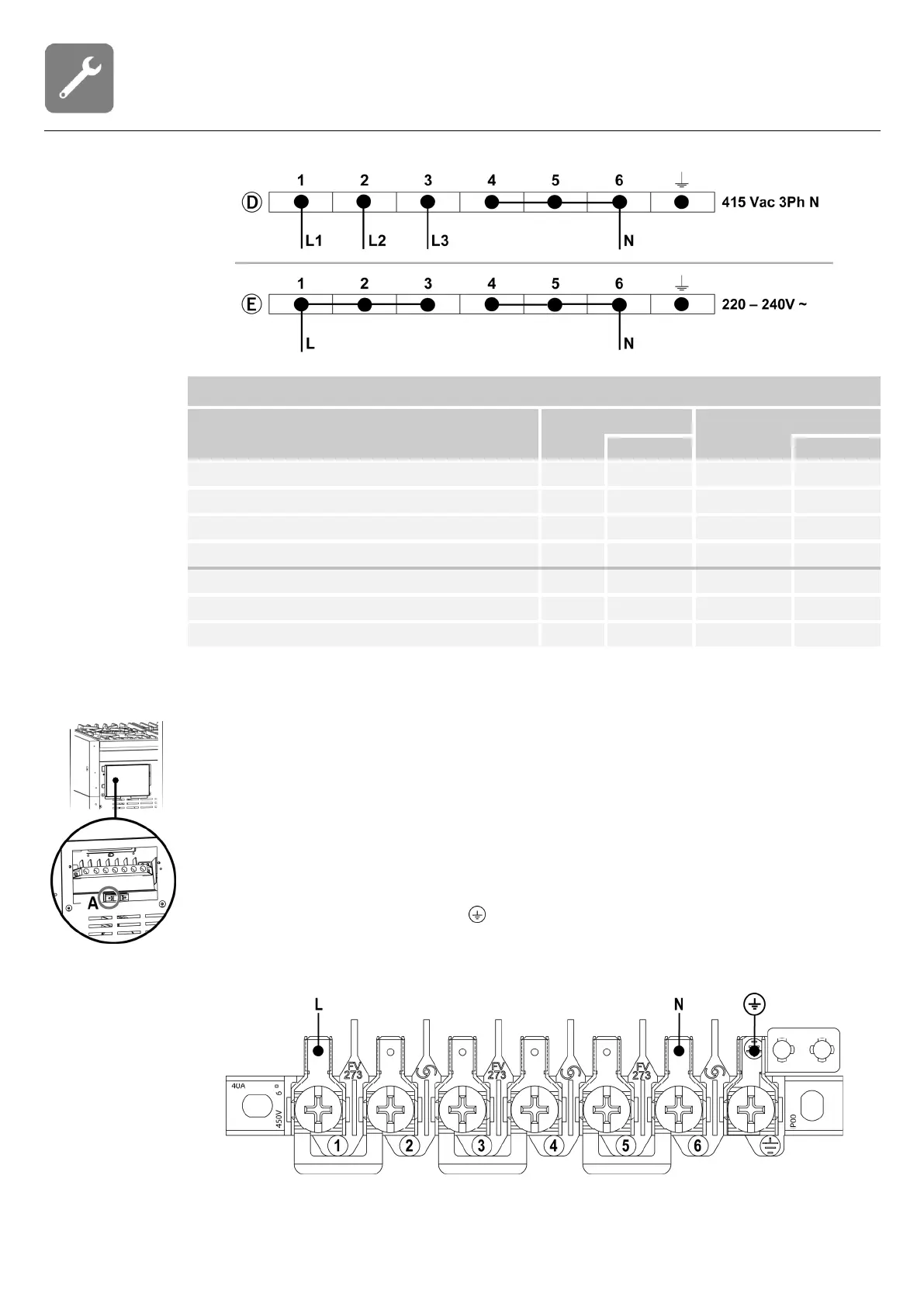

CONNECTION TO THE TERMINAL BOARD
COOKERS 1/2/3 OVENS
POWER kW CURRENT DRAW (amps)
Q−SERIES Q−SERIES
COOKER 5 BURNERS (1 OVEN) 2,9 3,6 12 15
COOKER 6 BURNERS (1 OVEN) 2,9 3,6 12 15
COOKER 6 BURNERS (2 OVENS) 3,6 4,5 15 18,7
COOKER 6 BURNERS (3 OVENS) 5,7 6,6 23,7 27,5
COOKER INDUCTION HOB (1 OVEN) (5 ELEMENTS) 10,3 11,1 42,9 46
COOKER INDUCTION HOB (2 OVENS) (5 ELEMENTS) 11,0 11,9 45,8 49,5
COOKER INDUCTION HOB (3 OVENS) (5 ELEMENTS) 13,1 14,0 54,5 58
3.5.3 Byte av elkabel
För att byta ut elkabeln måste du ha tillgång till kopplingsplinten. Den är placerad på
baksidan av apparaten så som visas i figuren.
Installationsanvisningar
Följ nedanstående steg för att byta ut kabeln:
Öppna elektronikboxen.
Lossa skruvenA som låser fast kabeln.
Lossa skruvkontakterna och byt ut kabeln mot en ny av samma längd, som motsvarar
specifikationerna i tabellen i avsnitt ”3.5.1 Kabelarea elektrisk strömkabel”.
Den ”gulgröna” jordledaren måste anslutas till plinten och måste vara cirka 20mm
längre än linjekablarna.
Neutral ”blå” kabel måste anslutas till plinten märkt med bokstavenN.
Linjekabeln måste anslutas till plinten märkt med bokstavenL.
CONNECTION TO THE TERMINAL BOARD
COOKERS 1/2/3 OVENS
POWER kW CURRENT DRAW (amps)
Q−SERIES Q−SERIES
COOKER 5 BURNERS (1 OVEN) 2,9 3,6 12 15
COOKER 6 BURNERS (1 OVEN) 2,9 3,6 12 15
COOKER 6 BURNERS (2 OVENS) 3,6 4,5 15 18,7
COOKER 6 BURNERS (3 OVENS) 5,7 6,6 23,7 27,5
COOKER INDUCTION HOB (1 OVEN) (5 ELEMENTS) 10,3 11,1 42,9 46
COOKER INDUCTION HOB (2 OVENS) (5 ELEMENTS) 11,0 11,9 45,8 49,5
COOKER INDUCTION HOB (3 OVENS) (5 ELEMENTS) 13,1 14,0 54,5 58
