14

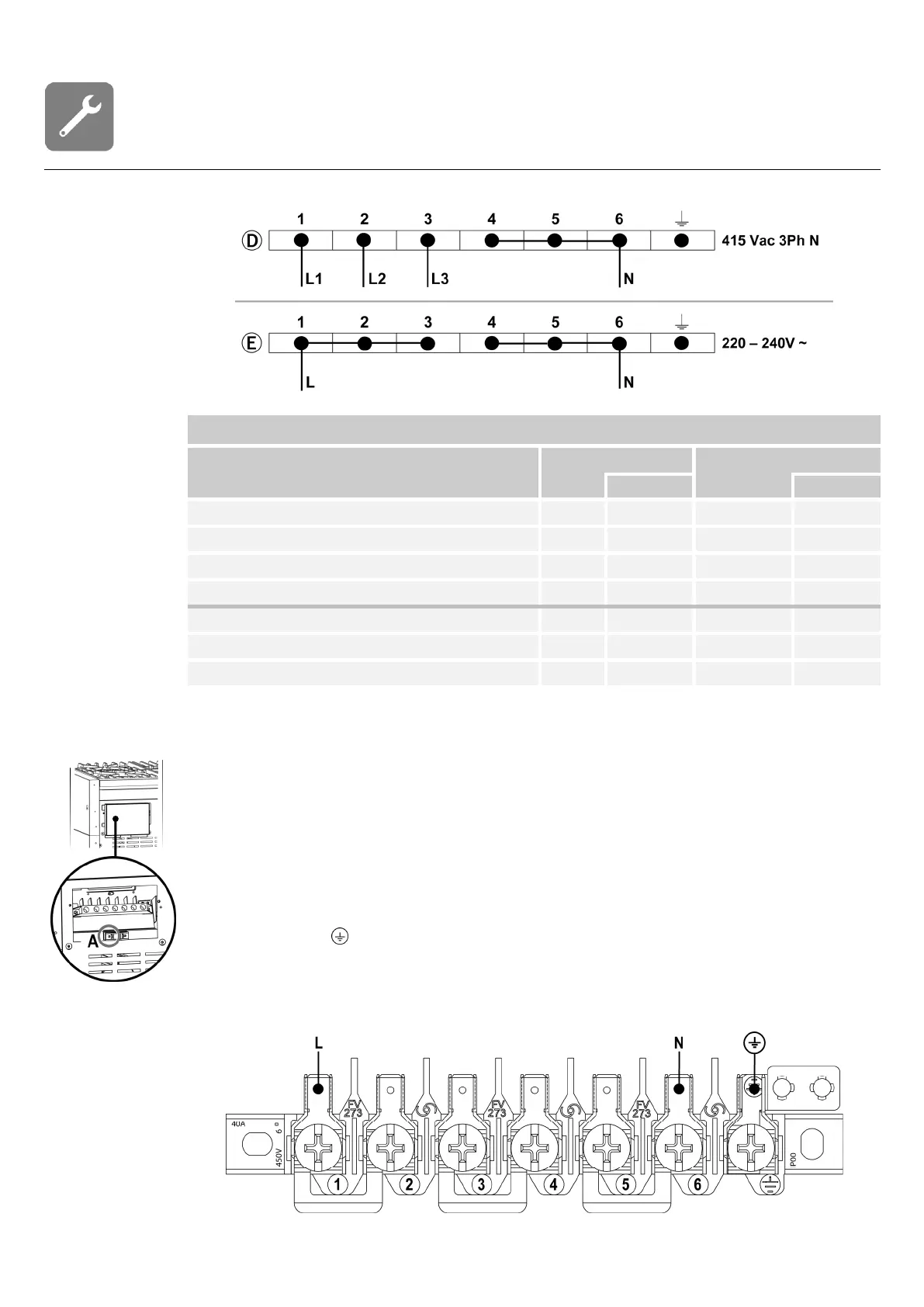

CONNECTION TO THE TERMINAL BOARD
COOKERS 1/2/3 OVENS
POWER kW CURRENT DRAW (amps)
Q−SERIES Q−SERIES
COOKER 5 BURNERS (1 OVEN) 2,9 3,6 12 15
COOKER 6 BURNERS (1 OVEN) 2,9 3,6 12 15
COOKER 6 BURNERS (2 OVENS) 3,6 4,5 15 18,7
COOKER 6 BURNERS (3 OVENS) 5,7 6,6 23,7 27,5
COOKER INDUCTION HOB (1 OVEN) (5 ELEMENTS) 10,3 11,1 42,9 46
COOKER INDUCTION HOB (2 OVENS) (5 ELEMENTS) 11,0 11,9 45,8 49,5
COOKER INDUCTION HOB (3 OVENS) (5 ELEMENTS) 13,1 14,0 54,5 58
3.5.3 De stroomkabel vervangen
Als u de stroomkabel wilt vervangen, moet u toegang hebben tot het elektrische
schakelbord. Dit bevindt zich aan de achterzijde van het apparaat, zoals aangegeven op
de afbeelding.
Instructies voor de installatie
Volg deze stappen als u de kabel wilt vervangen:
Open het elektriciteitskastje.
Haal de schroef A los waarmee de kabel is vergrendeld.
Draai de schroefcontacten los en vervang de kabel door een kabel van dezelfde lengte,
die overeenkomt met de specificaties in de tabel in paragraaf 3.5.1 'Profiel elektrische
voedingskabel'.
Een geel-groene aardingskabel moet op het schakelbord worden aangesloten;
deze moet ca. 20 mm langer dan de lijnkabels zijn.
Er moet een neutrale blauwe kabel op het schakelbord worden aangesloten,
aangeduid met de letter N.
De lijnkabel moet worden aangesloten op het schakelbord, aangeduid met de letter L.
CONNECTION TO THE TERMINAL BOARD
COOKERS 1/2/3 OVENS
POWER kW CURRENT DRAW (amps)
Q−SERIES Q−SERIES
COOKER 5 BURNERS (1 OVEN) 2,9 3,6 12 15
COOKER 6 BURNERS (1 OVEN) 2,9 3,6 12 15
COOKER 6 BURNERS (2 OVENS) 3,6 4,5 15 18,7
COOKER 6 BURNERS (3 OVENS) 5,7 6,6 23,7 27,5
COOKER INDUCTION HOB (1 OVEN) (5 ELEMENTS) 10,3 11,1 42,9 46
COOKER INDUCTION HOB (2 OVENS) (5 ELEMENTS) 11,0 11,9 45,8 49,5
COOKER INDUCTION HOB (3 OVENS) (5 ELEMENTS) 13,1 14,0 54,5 58
