36

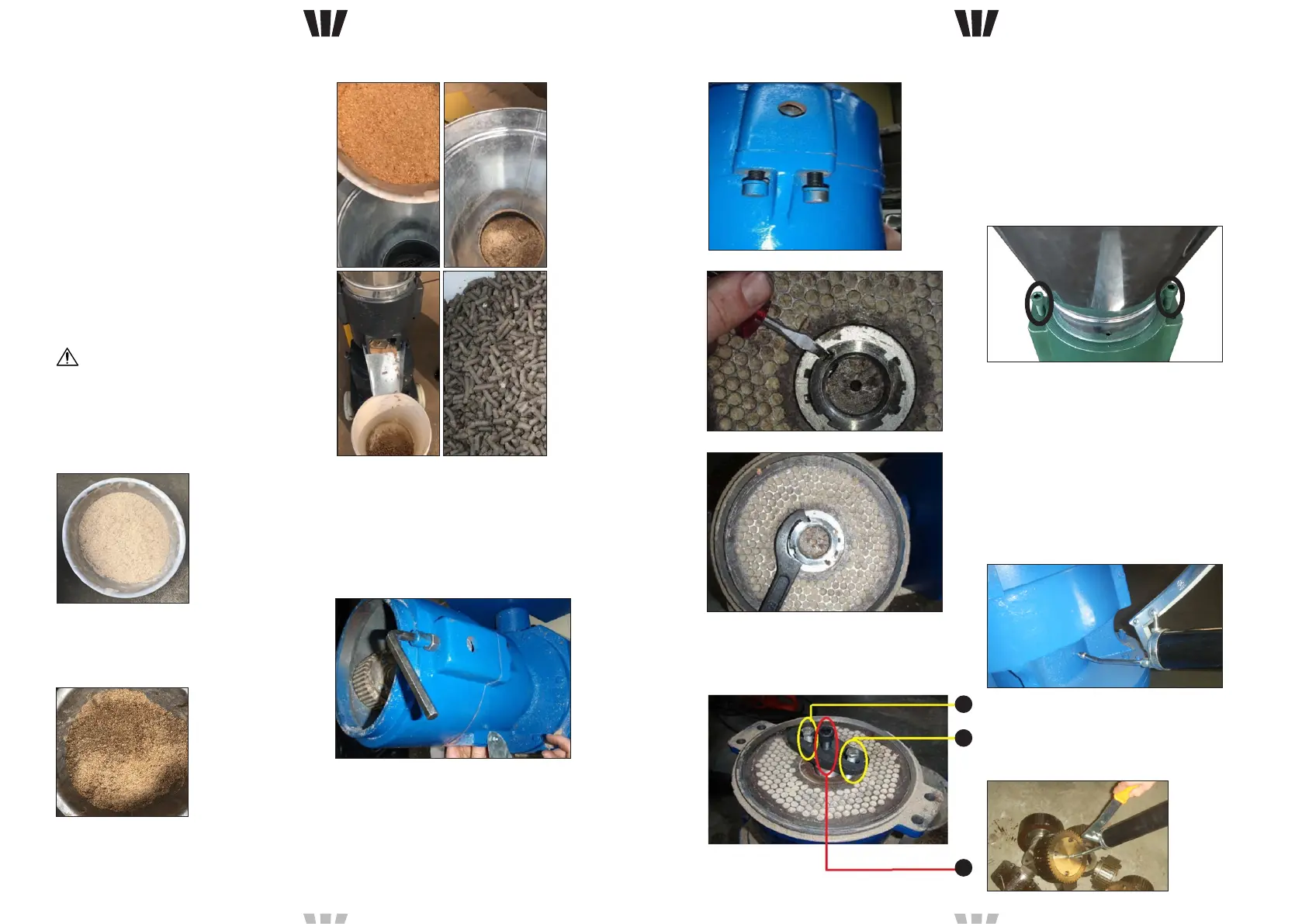

CHANGEMENT / DÉMONTAGE DE LA MATRICE
Pour remplacer/démonter la matrice, suivez les étapes
suivantes :
• Arrêtez le tracteur pour arrêter l‘arbre de transmission
de la machine. Débranchez l‘arbre de transmission
du tracteur.
• Dévissez le trou de décharge et la retirez du boîtier
de l‘appareil.
• Retirez les vis de réglage de pression entre matrice
et rouleaux et les vis de xation du carter supérieur.
Enlevez les rouleaux.
• Retirez le verrou de l‘écrou de xation.
• Dévissez l‘écrou de xation avec la clé fournie.
• Après avoir retiré l‘écrou de xation, les trous de
xation de la poignée seront visibles. Pour retirer
la matrice, vissez d‘abord la poignée à l‘aide des vis
marquées 1 et 2 sur le dessin. Puis vissez lentement
la vis n°3, la matrice commencera à monter
légèrement.
2
3
1
FR
37
ATTENTION ! : Les vis doivent être serrées de la même
façon. Sinon, un des rouleaux ne tournera pas. Serrez
les vis soigneusement et uniformément. Si elles sont
trop serrées, l‘un des rouleaux peut caler et/ou l‘arbre
de transmission peut se déformer. De plus, la pression
du rouleau ne doit pas être augmentée en serrant les vis
lorsque la matrice est bouchée.
LUBRIFICATION DES ROULEAUX ET DE LA MATRICE
ATTENTION ! : Les rouleaux et la matrice doivent être
lubriés avec de la graisse pour roulements après 8 heures
de fonctionnement de l‘appareil.
Enfoncez la graisse avec le pistolet graisseur fourni avec
le kit. Placez l‘extrémité du pistolet graisseur dans le trou
d‘injection de graisse comme indiqué sur le dessin ci-
dessous.
An de lubrier les roulements à rouleaux, ils doivent
d‘abord être démontés de l‘appareil. Pour ce faire, vous
devez :
• Dévissez et retirez le trou de débouchage et le
boitier supérieur.
• Enlevez les rouleaux.
• Lubriez avec un pistolet graisseur.
• Retirez la matrice. Ensuite, selon les besoins,
nettoyez-la ou remplacez-la par une matrice neuve.
• Lors du remontage de la matrice et du montage de
l‘appareil, procédez de la même manière que pour
le démontage.
RÉGLAGE DES ROULEAUX
La distance entre les rouleaux et la matrice doit être
comprise entre 0,1 et 0,3 mm. La matrice doit pouvoir
tourner librement sous les rouleaux.
Le réglage s‘eectue au moyen des boulons repérés sur le
dessin ci-dessous.
FR
05.05.2022
• 5 kg de sable n (Facultatif),
• 1,5 l d‘huile végétale, usée ou sale,
b) Mélangez tous les ingrédients dans un seau jusqu‘à
obtenir une mixture semblable à celle sur la photo
ci-dessous.
c) Faites passer le mélange de 80 à 90 fois dans la
matrice, jusqu‘à ce que les granulés qui sortent de la
goulotte satisfassent vos exigences de qualité.
c) Il est interdit d’asperger l‘appareil d‘eau ou de
l‘immerger dans l‘eau.
d) Évitez que de l’eau ne pénètre à l’intérieur de
l’appareil par l’intermédiaire des orices de
ventilation du boîtier.
e) Nettoyez les orices de ventilation à l‘aide d‘un
pinceau et d‘air comprimé.
f) Contrôlez régulièrement l‘appareil pour vous assurer
qu‘il fonctionne correctement et ne présente aucun
dommage.
g) N’utilisez aucun objet présentant des arêtes
tranchantes, ni objet métallique (tels qu’une brosse
ou une spatule en métal) pour le nettoyage car ils
pourraient endommager la surface de l’appareil.
h) Ne nettoyez pas l’appareil pas avec des substances
acides. L’équipement médical, les solvants, les
carburants, les huiles et les produits chimiques
peuvent endommager l’appareil.
i) Lubriez régulièrement l‘appareil selon les
instructions.
PONÇAGE DE LA NOUVELLE MATRICE
IMPORTANT! La matrice est une pièce d‘usure.
Leur durée de vie est d‘environ 300 heures de
travail ou 30 jours (pour une utilisation quotidienne
d‘environ 6 heures). Les pièces d‘usure ne sont pas
remboursables. Une fois que l‘usure atteint 4 mm
d‘un côté de la matrice remplacez-la par une neuve.
Avant la première utilisation, une nouvelle matrice doit être
polie et nettoyée en suivant le processus décrit ci-dessous :
a) Préparez :
• 5 kg de farine ou de sciure de bois,
