09.05.2022
8
DE
9
DE

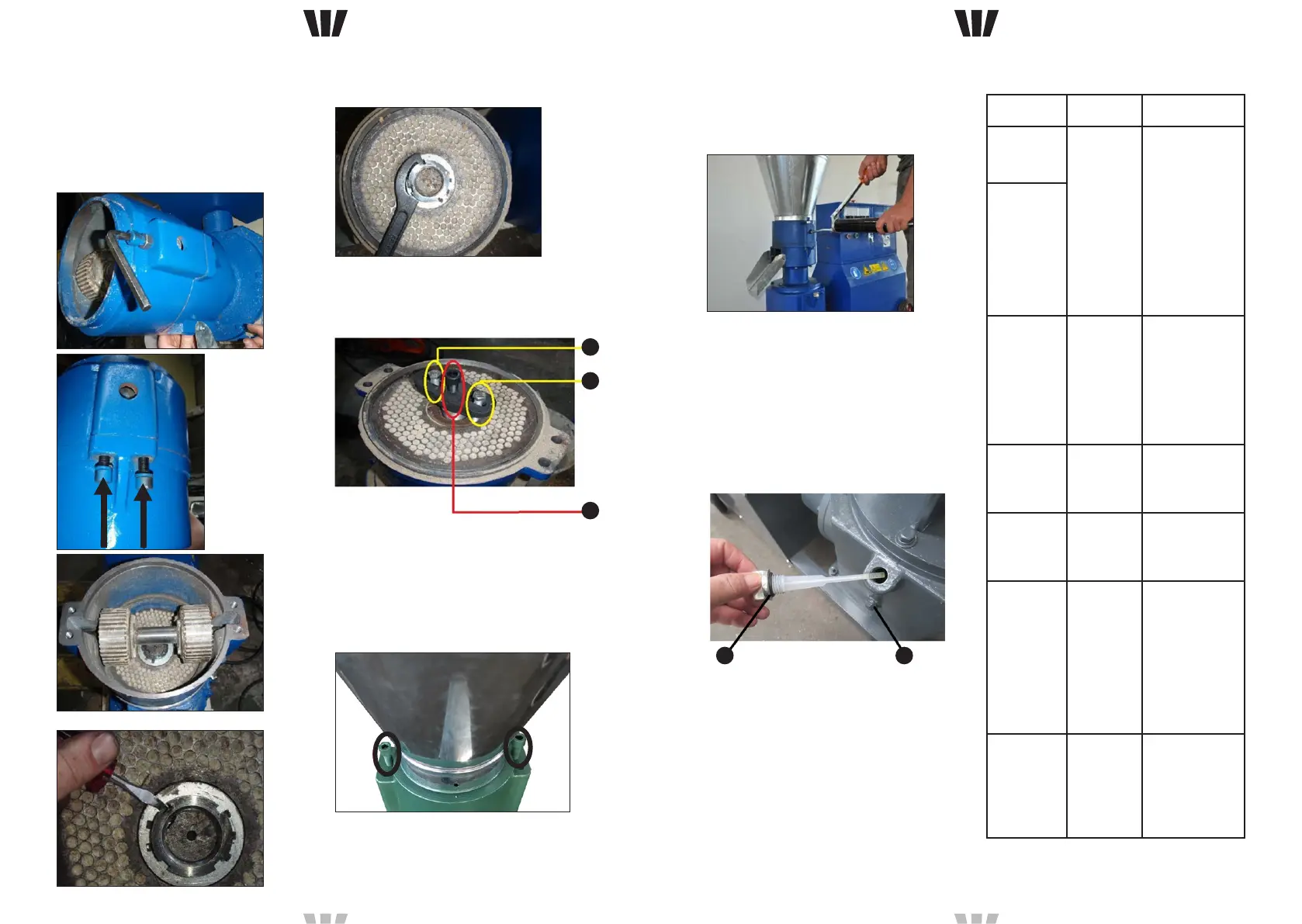

• Blockierung der Spannmutter entfernen.
• Lösen Sie die Spannmutter mit dem mitgelieferten
Schraubenschlüssel.
WALZENEINSTELLUNG
Der Abstand zwischen den Walzen und der Matrize sollte
im Bereich von 0,1-0,3 mm liegen. Die Matrize sollte sich
unter den Rollen frei drehen können. Die Einstellung erfolgt
mit Hilfe der in der Zeichnung unten markierten Schrauben.
ACHTUNG!: Ziehen Sie die Schrauben vorsichtig und
gleichmäßig an. Sind sie zu fest angezogen, gerät unter
Umständen eine der Rollen ins Stocken und / oder die
Welle verformt sich. Außerdem darf der Walzendruck
nicht durch Anziehen der Schrauben erhöht werden,
wenn die Matrize verstopft ist.
• Nach dem Entfernen der Befestigungsmutter sind die
Löcher zur Befestigung der Halterung sichtbar. Um
die Matrize zu entfernen, schrauben Sie zuerst den
Gri mit den im Bild mit 1 und 2 gekennzeichneten
Schrauben fest, dann die Schraube Nr. 3 langsam
eindrehen, die Matrize beginnt sich leicht anzuheben.
• Ziehen Sie die Matrize heraus. Anschließend je nach
Bedarf reinigen oder durch eine neue ersetzen.
• Gehen Sie beim Wiedereinsetzen der Matrize und
beim Zusammenbau des Gerätes genauso vor wie
bei der Demontage.
2
3
1
ÖLWECHSEL
Wechseln Sie das Öl nach den ersten 60 Betriebsstunden.
Dazu müssen Sie:
• Lassen Sie das alte Öl aus dem Behälter ab. Stellen Sie
einen Altölbehälter unter die Maschine und lösen Sie
die in der Abbildung unten mit „b“ gekennzeichnete
Schraube. Warten Sie, bis das Öl abgelaufen ist.
Schraube „b“ festziehen
ACHTUNG: Altöl muss gemäß den örtlichen
Vorschriften entsorgt werden.
• Um frisches Öl in den Behälter einzufüllen, schrauben
Sie den Öleinfülldeckel mit der Markierung „a“ in
der Abbildung unten ab. Füllen Sie das Öl ein und
schließen Sie dann den Einfülldeckel.
A B
AUSTAUSCH/DEMONTAGE DER MATRIZE
Gehen Sie wie folgt vor, um die Matrize zu ersetzen/zu
demontieren:
• Trennen Sie die Maschine von der Stromversorgung.
• Zulauf abschrauben und aus dem Gerätegehäuse
nehmen.
• Schrauben Sie den oberen Teil des Gehäuses ab,
ziehen Sie die Rollen vorsichtig heraus und entfernen
Sie das Gehäuse. Sauber reinigen.
SCHMIERUNG DER WALZENROLLEN UND MATRIZE
ACHTUNG: Rollen und Matrize sollten jeweils nach 8
Stunden Gerätebetrieb mit Lagerfett geschmiert werden.
Das Fett mit der mitgelieferten Fettpresse eindrücken.
Setzen Sie das Ende der Fettpresse in das Fetteinspritzloch
ein, wie in der Abbildung unten gezeigt.
ERSATZTEILE
• 10280139 - Bindemittel 2,5 mm
• 10280140 - Bindemittel 3 mm
• 10280141 - Bindemittel 4 mm
• 10280142 - Bindemittel 4 mm
• 10280143 - Bindemittel 8 mm
• 10280144 - Press-Walze
• 10530000 - Leim für Pellets
Problem Mögliche
Ursache
Lösung
Die Matrizen /
Walzen kleben
oder sind
verstopft.
Die Pelletmi-
schung ist fal-
sch oder die
Matrize passt
nicht zur
Mischung.
Schalten Sie die Ma-
schine aus und reini-
gen Sie die Matrize
/ Walzen. Setzen Sie
die Mischung, falls
nötig, neu an, wie
in dieser Anleitung
beschrieben (siehe
10530000). Alter-
nativ reduzieren
Sie die Menge der
Pelletmischung
oder setzen eine
geeignete Matrize
ein.
Die Maschine
produziert
keine Pellets.
Es riecht
verbrannt. Das
Gerät raucht
oder wird sehr
heiß.
Die Matrize
ist verstopft.
Reinigen Sie die
Matrize und die
Walzen. Verbessern
Sie die Pelletmi-
schung und ver-
wenden Sie Stärke
als Bindematerial.
Reduzieren Sie die
Menge des ein-
gefüllten Materials.
Die Maschine
produziert zu
wenige Pellets.
Die Zusam-
mensetzung
der Pellet-
mischung
stimmt nicht.
Verbessern Sie die
Pelletmischung
und verwenden Sie
Stärke als Bindema-
terial.
Die Welle ist
verbogen oder
gerissen.
Die Schrau-
ben, die die
Welle halten,
sind zu fest
angezogen.
Ersetzen Sie die
beschädigte Welle
durch eine neue.
Die Matrize
und/oder
Walzen sind
verschlissen.
Beträgt der Abstand
zwischen der Matri-
ze und den Rollen
weniger als 4 mm,
muss die Matrize
ersetzt werden. Die
Lebensdauer der
Matrize beträgt ca.
300 Betriebsstun-
den – danach muss
sie ausgetauscht
werden.
Die Walze
klemmt oder
ist blockiert
und gibt
Geräusche von
sich.
Das Lager
bzw. das
Lager an den
Rollen ist
beschädigt
(mangelnde
Lagerwar-
tung).
Ersetzen Sie die
Lager durch neue.
Schmieren Sie diese
vor der Montage
mit Lagerfett.
PROBLEM
