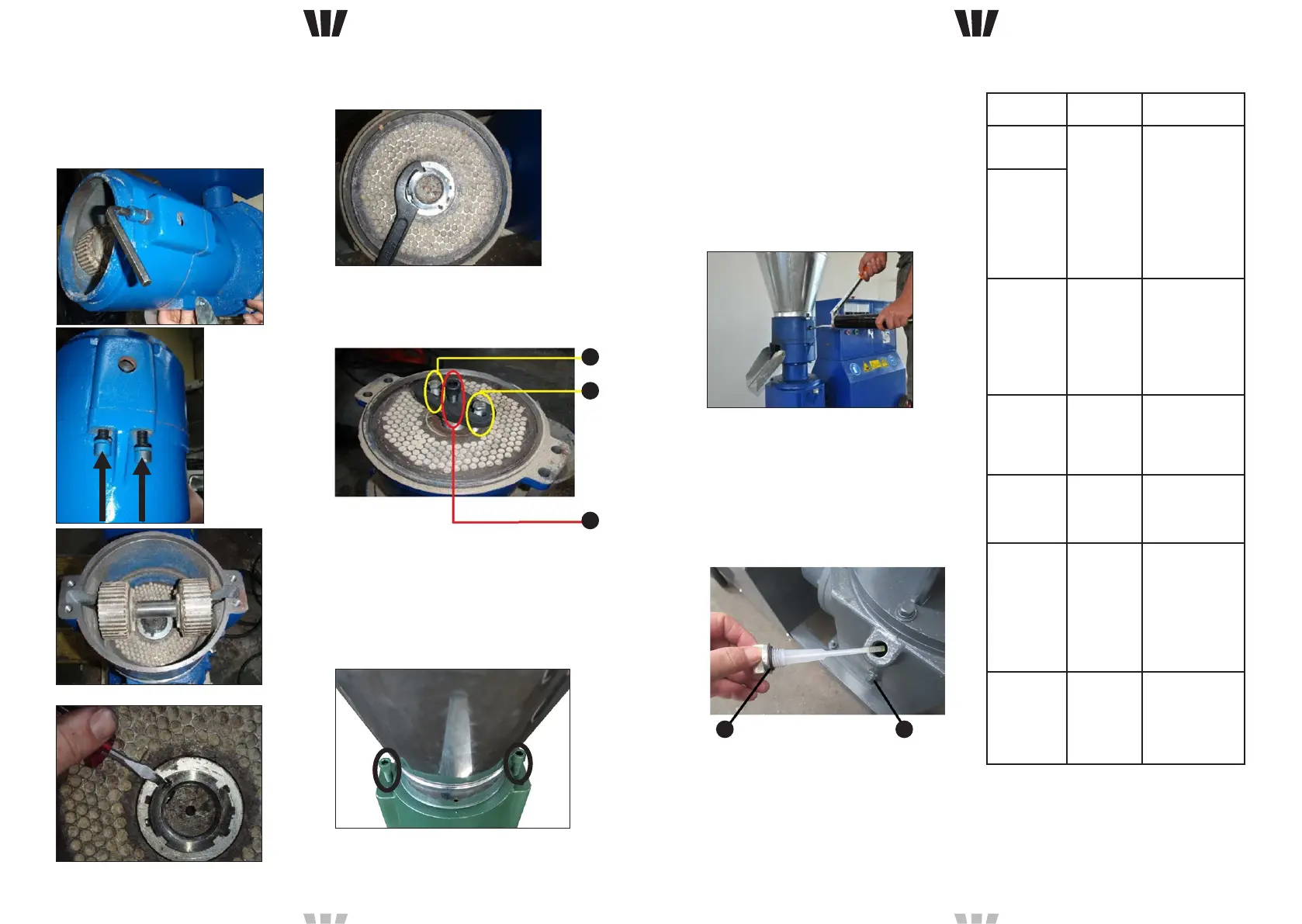

09.05.2022
22
PL
• Usunąć blokadę nakrętki mocującej.
• Odkręcić nakrętkę mocującą za pomocą
dostarczonego klucza.
• Po zdjęciu nakrętki mocującej widoczne będą otwory
do zamocowania uchwytu. Aby wyciągnąć matrycę
należy najpierw przykręcić uchwyt za pomocą śrub
oznaczonych na rysunku jako 1 i 2. Następnie powoli
wkręcać śrubę nr 3, matryca zacznie się delikatnie
unosić.
• Wyciągnąć matrycę. Następnie w zależności od
potrzeb wyczyścić ją lub wymienić na nową.
• Montując z powrotem matrycę na miejsce i składając
urządzenie postępować analogicznie do procesu
demontażu.
2
3
1
REGULACJA ROLEK
Odległość pomiędzy rolkami a matrycą powinna mieścić się
w zakresie od 0.1 -0.3 mm. Matryca powinna móc obracać
się swobodnie pod rolkami. Regulację wykonuje się za
pomocą śrub zaznaczonych na poniższym rysunku.
UWAGA: Śruby powinny być identycznie dokręcone z
wyczuciem. Przy zbyt mocnym dokręceniu jedna z rolek
może przestać się obracać i/lub dojść do deformacji
wałka. Również nie wolno zwiększać docisku rolek
poprzez dokręcanie śrub w przypadku, gdy matryca się
zapycha.
SMAROWANIE ROLEK ORAZ MATRYCY
UWAGA: Rolki oraz matrycę należy smarować smarem do
łożysk każdorazowo po 8h pracy urządzenia.
Smar wtłoczyć za pomocą załączonej do zestawu
smarownicy. Końcówkę smarownicy umieścić w otworze
do wtłaczania smaru tak jak pokazano to na poniższym
rysunku.
WYMIANA OLEJU
Po pierwszych 60 godzinach pracy urządzenia należy
wymienić olej. W tym celu należy:
• Opróżnić zbiornik ze starego oleju. Podłożyć pod
urządzenie zbiornik na zużyty olej i odkręcić śrubę
oznaczoną jako „b” na poniższym rysunku. Odczekać,
aż olej wycieknie. Zakręcić śrubę „b”
UWAGA: Zużyty olej należy zutylizować zgodnie
z lokalnie obowiązującymi przepisami.
• Aby wlać świeży olej do skrzyni należy odkręcić wlew
oleju oznaczony na poniższym rysunku jako „a”. Wlać
olej, a następnie zakręcić wlew.
23
PL
A B
WYMIANA/DEMONTAŻ MATRYCY
Aby wymienić/zdemontować matrycę należy wykonać
następujące kroki:
• Odłączyć maszynę od źródła zasilania.
• Odkręcić wsyp i zdjąć go z obudowy urządzenia.
• Odkręcić górną część obudowy, delikatnie wyciągnąć
rolki, a następnie zdjąć obudowę. Wyczyścić
CZĘŚCI ZAMIENNE
• 10280139 - matryca 2,5 mm
• 10280140 - matryca 3 mm
• 10280141 - matryca 4 mm
• 10280142 - matryca 4 mm
• 10280143 - matryca 8 mm
• 10280144 - wałek dociskowy
• 10530000 - lepiszcze/klej do pelletu
Problem Możliwa
przyczyna
Działanie
Matryca / rolki
blokują się lub
zapychają.
Zła mieszanka
na pellet lub
źle dobrana
matryca do
danej mie-
szanki
Zatrzymać maszynę
i wyczyścić matrycę/
rolki i ew. zmody-
kować mieszankę
wedle opisu w tej
instrukcji (patrz
10530000) lub
zmniejszyć ilość
wsypywanej na raz
mieszanki albo do-
brać odpowiednią
matrycę.
Pellet nie jest
produkowany.
Zapach spale-
nizny, wydo-
bywa się dym
z urządzenia,
maszyna moc-
no nagrzewa
się.
Zatkana
matryca.
Wyczyścić matrycę
oraz rolki. Zmody-
kować mieszankę
na pellet oraz użyć
skrobi jako materia-
łu wiążącego oraz/
lub zmniejszyć ilość
wsypywanego na
raz materiału.
Niewystar-
czająca ilość
produkowane-
go pelletu.
Zły skład
mieszanki na
pellet.
Zmodykować
mieszankę oraz
upewnić się, że
użyto skrobi jako
składnika wiążące-
go w mieszance.
Skrzywiony lub
pęknięty wałek
(drążek)
Zbyt mocno
dokręcone
śruby trzy-
mające wałek
(drążek).
Wymienić
uszkodzony wałek
(drążek) na nowy.
Zużyta matry-
ca i/lub rolki
Jeśli dana strona
matrycy ma odle-
głość od rolek poni-
żej 4 mm, to należy
wymienić matrycę.
Żywotność matrycy
wynosi ok. 300
roboczogodzin – po
tym czasie należy ją
wymienić.
Zacinająca lub
blokująca się
rolka, hałas
podczas pracy
rolki.
Uszkodzone
łożysko lub
łożyska na
rolkach (nie-
dostateczna
konserwacja
łożysk).
Wymienić łożyska
na nowe. Przed
montażem
przesmarować je
smarem łożysko-
wym.
ROZWIĄZYWANIE PROBLEMÓW
