Marquage et perçage du mur arrière
Le four à micro-ondes doit être fixé sur au moins 1 montant de
cloison, mais de préférence sur 2 montants; on utilise pour cela au
moins 1 vis d’ancrage, mais de préférence 2. Voir la section
« Trouver les montants de cloison » pour trouver les montants de
cloison.
Aligner le marquage central du gabarit de carton ou le gabarit
mural avec l’axe central sur le mur, en faisant attention qu’il soit
bien de niveau et que le haut du gabarit de carton soit bien
positionné bout à bout avec le bord arrière de l’armoire. (Voir la
REMARQUE ci-dessous avant de tracer).
1. Fixer le gabarit en carton ou le gabarit mural au mur, en
alignant les repères centraux du gabarit en carton ou du
gabarit mural sur l’axe central du mur, en veillant à ce qu’il soit
de niveau et que le haut du gabarit en carton ou du gabarit
mural soit accolé au bord arrière de l’armoire supérieure. (Voir
la REMARQUE ci-dessous avant de tracer).
REMARQUE : Si le bord avant de l’armoire supérieure est
plus bas que le bord arrière, abaisser le gabarit de carton ou
le gabarit mural de manière à ce que son sommet soit au
même niveau que le bord avant de l’armoire.

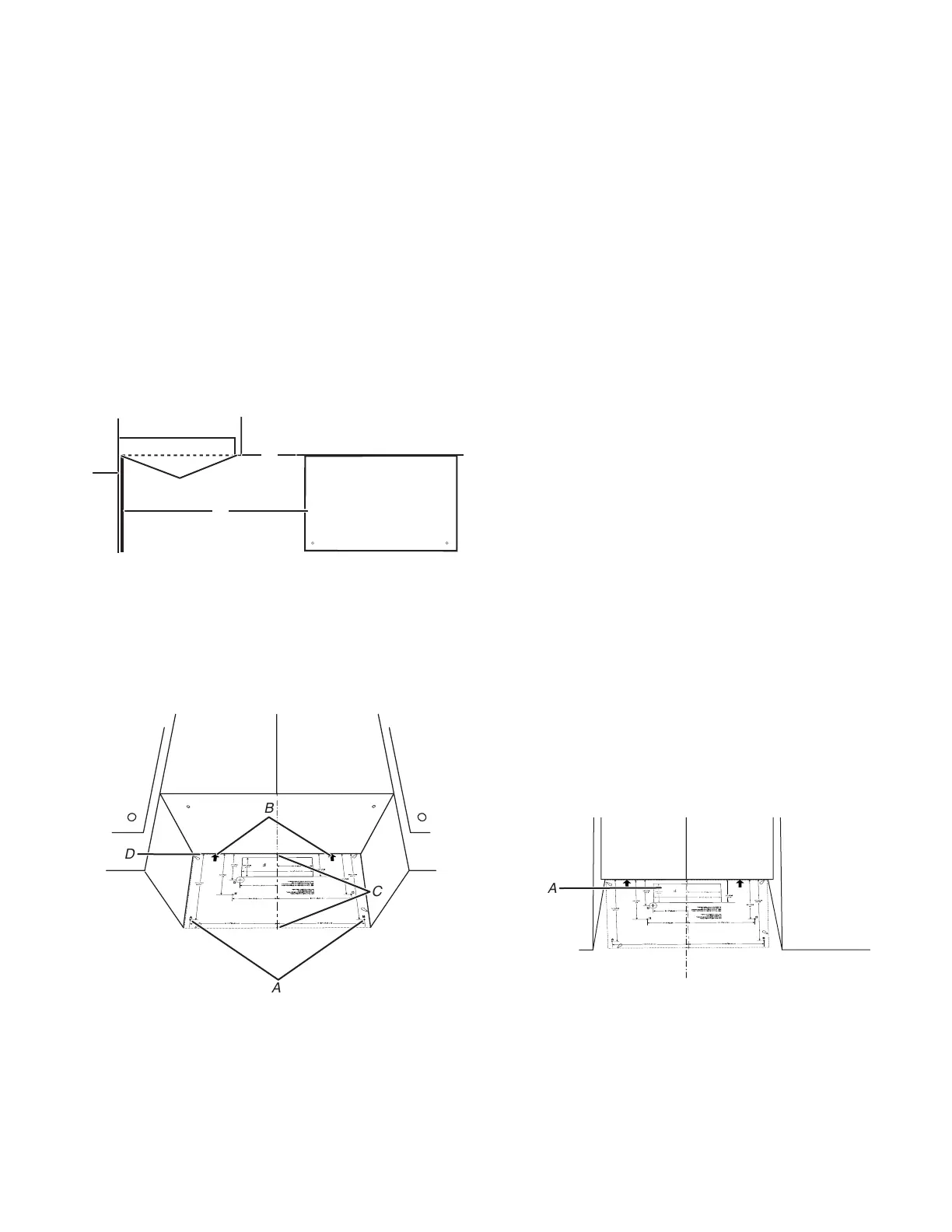

A
C
D
B
A. Mur arrière
B. Gabarit de carton ou gabarit mural
C. Le sommet du gabarit de carton ou gabarit mural doit
être aligné avec le bord avant de l’armoire.
D. Bord avant de l’armoire supérieure
2. Percer des trous à A (marques A et B sur le gabarit de carton
ou le gabarit mural), si les montants de cloison ne se trouvent
pas au niveau des trous A et B, ne pas percer des trous aux
points A et B et suivre les instructions ci-dessous.
A
B
C
D
A. Trous A et B
B. Flèches vers l’armoire supérieure
C. Centrer les marques sur le gabarit en carton ou le
gabarit mural
D. Bord arrière de l’armoire supérieure
3. En plus d’être fixé sur au moins un montant de cloison, on doit
également fixer la plaque de montage sur le mur au niveau
des deux trous d’extrémité. Si la position des trous ne
coïncide pas avec des montants de la cloison, utiliser deux vis
à tête ronde de 3/16-24 x 3 po avec écrou articulé; s’il y a un
trou d’extrémité qui coïncide avec les montants de la cloison,
utiliser une vis d’ancrage et une vis à tête ronde de
3/16-24 x 3 po avec écrou articulé; si les deux trous coïncident
avec les montants de la cloison, utiliser deux vis d’ancrage.
Voici 3 configurations d’installation.
Installation s’il n’y a aucun montant de cloison aux trous
d’extrémités (illustrations 1 et 2 de la section trouver les
montants de cloison)
1. Percer des trous de 5/8 po (1,6 cm) à travers le mur à
l’emplacement des deux trous d’extrémité marqués à
l’étape 3 de la section « Tracé sur le mur arrière ».
2. Percer des trous de 3/16 po (5 mm) dans les montants de
cloison à l’emplacement des trous marqués à l’étape 6 de
la section « Marque sur le mur arrière. » Voir les
illustrations 1 et 2 du point « Configurations possibles des
montants de cloison » à la section « Identifier la position
des montants de cloison ».
Installation s’il y a un montant de cloison à un trou
d’extrémité (illustration 3 de la section trouver les
montants de cloison)
1. Percer un trou de 3/16 po (5 mm) à travers le montant à
l’emplacement du trou d’angle marqué à l’étape 3 dans
« Tracé sur le mur arrière ».
2. Si on souhaite fixer l’appareil sur un second montant de
cloison, percer un trou de 3/16 po (5 mm) dans le montant
à l’emplacement de l’autre trou marqué à l’étape 6 dans
« Tracé sur le mur arrière ». Voir la figure 3 de la partie
« Configurations possibles des montants de cloison » de
la section « Identifier la position des montants de la
cloison ».
3. Percer un trou de 5/8 po (1,6 cm) à travers le mur, à
l’autre extrémité.
Installation s’il y a un montant de cloison aux deux trous
d’extrémités (illustration 4 de la section trouver les
montants de cloison)
1. Percer des trous de 3/16 po (5 mm) à travers le montant à
l’emplacement des trous d’angle marqués à l’étape 3 dans
« Marque sur le mur arrière ».
4. À l’aide d’une scie à guichet, découper la zone rectangulaire
pour le passage du conduit d’évacuation par le mur. Passer
cette étape si l’appareil est installé avec une recirculation ou
une évacuation par le plafond.
A
A. Zone de coupe pour l’évacuation par le mur
