28

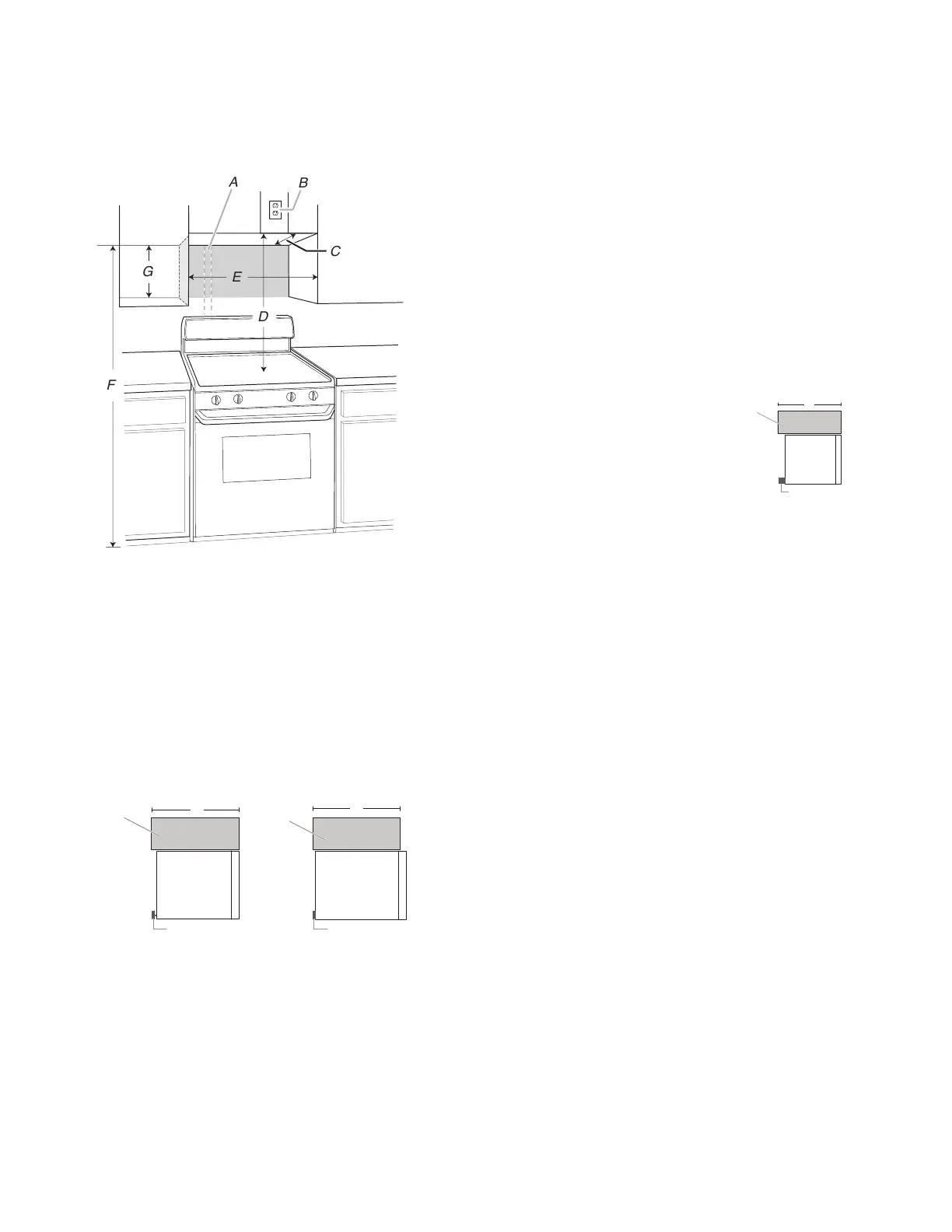

Dimensions d’installation
REMARQUE : La prise de courant à 3 alvéoles reliée à la terre
doit être située à l’intérieur de l’armoire supérieure. Voir la section
« Spécifications électriques ».
B
C
F
G
D
E
A
A. Montant de cloison de
2 po x 4 po (5,1 cm
x 10,2 cm)
B. Prise à 3 alvéoles reliée à la
terre
C. Profondeur armoire
supérieure (avec porte)***
D. 36 po (91,4 cm)
recommandé*
30 po (76,2 cm) habituel**
E. 30 po (76,2 cm) minimum
F. 72 po (182,8 cm)
recommandé
66 po (167,6 cm) minimum
G. Surface arrière plane de
18
1
/
4
po (46,3 cm) minimum
D D
B
A
C
B
A. (Affleurement) 12
3
/
4
po à 13 po (32,3 à 33 cm) de profondeur
B. Armoire
C. Moins de 12
3
/
4
po (32,3 cm) de profondeur
D. Plaque de montage
Les dimensions exactes peuvent varier en fonction du type de
cuisinière/table de cuisson ci-dessous.
*36 po (91,4 cm) est recommandé pour une hauteur
d’installation de 72 po (182,8 cm).
** 30 po (76,2 cm) est typique pour une hauteur d’installation de
66 po (167,6 cm).
***Mesurer depuis le mur arrière jusqu’à l’endroit où la surface
inférieure avant du four à micro-ondes doit l’être (dimension A).
En utilisant la plaque de montage fournie avec le produit :
Pour les armoires d'une profondeur inférieure à 12,75 po
(32 cm), le four à micro-ondes peut dépasser de l'armoire (et le
bord avant du modèle doit dépasser d’autant lors du marquage
des trous de montage à percer dans l’armoire supérieure).
Pour les armoires de 12,75 po (32 cm) à 13 po (33 cm), le four
à micro-ondes est en affleurement avec l’armoire.
REMARQUE: Il peut être
nécessaire d’utiliser quelques
rondelles fournies comme
entretoises, entre la plaque de
montage et le mur, pour
obtenir une apparence plus
« affleurante ».
Si la profondeur des armoires
est plus de 13 po (33 cm), et
jusqu’à 16 po (40,6 cm),
utiliser l’ensemble de montage
de bourrelet pour remplacer la
plaque de montage fournie
avec le produit. L’ensemble de
montage de bourrelet
(numéro de pièce –
W11630300) n’est pas fourni.
Pour commander, voir la
section « Information de
commande en ligne » du
Guide de démarrage rapide.
Pour d’autres dimensions
d’armoire, nous suggérons de
sélectionner d’autres produits
Whirlpool.
C
A
B
A. (Bourrelet) 13 po à 16 po
(33 à 40,6 cm) de profondeur
B. Armoire
C. Support de montage de
bourrelet
