22
3. Tailler le conduit à la taille mesurée “X”.
4. Retirer le déecteur d’air.
5. Faire coulisser le conduit sur le bas du déecteur d’air.
6. Placer le déecteur d’air et le conduit assemblés
surlasortied’évacuation de la hotte.
7. Réassembler le déecteur sur la bride de cache-conduit
àl’aide des 2 vis d’assemblage.
8. Assurer l’étanchéité des raccordements avec une bride
deconduit.

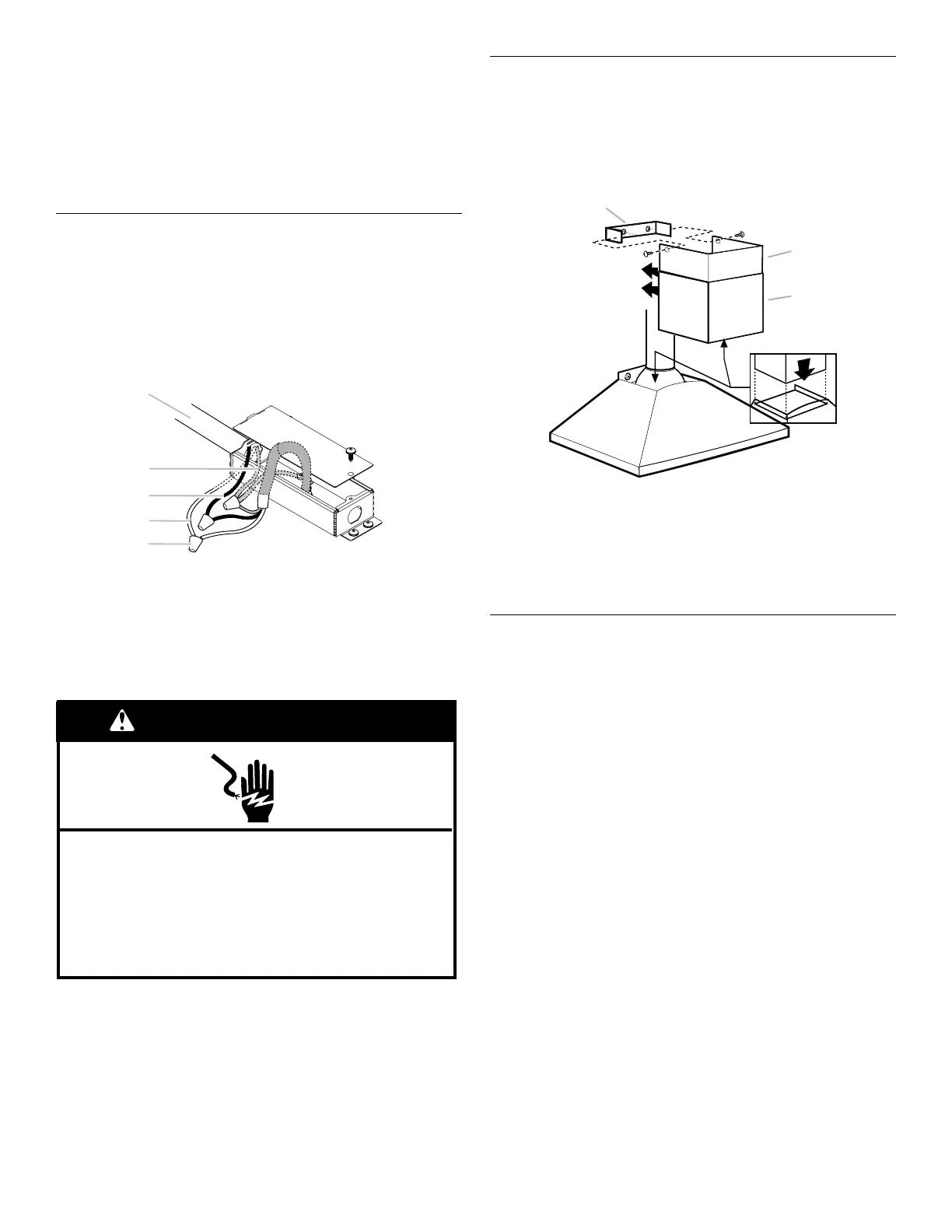

Raccordement électrique
1. Débranchez le courant.
2. Retirez le couvercle de la boîte à bornes.
3. Enlevez la découpe dans le couvercle de la boîte à bornes et
installez un réducteur de tension répertorié UL ou approuvé
par la CSA de 1⁄2”.
4. Faites passer le câble d’alimentation secteur à travers le
réducteur de tension, dans la boîte à bornes.
D
E
C
F
A
A. Câble d’alimentation
domestique
B. Connecteurs de ls listés UL
C. Fils noirs (L)
D. Réducteur de tension répertorié UL
E. Fils blancs (N)
E. Fils vert (ou nu) et sol jaune-vert
5. Utilisez des connecteurs de ls listés UL et connectez les ls
noirs (C) ensemble.
6. Utilisez des connecteurs de ls listés UL et connectez les ls
blancs (E) ensemble.
7. Raccordez le l de terre vert (ou nu) de l’alimentation
domestique au l de terre jaune-vert (F) de la boîte à bornes
à l’aide de connecteurs de câble listés UL.
8. Serrer la vis de décharge de traction.
9. Installez le couvercle de la boîte à bornes.
10. Rebranchez le courant.
Installation des cache‑conduits
REMARQUE : Ôter le lm de protection des couvercles
deventilation.
1. En cas d’utilisation des sections supérieure et inférieure du
cache-conduit, pousser la section inférieure vers le bas, sur
lahotte et soulever la section supérieure vers le plafond puis
installer l'ensemble avec 2 vis de 2,9 x 6,5 mm.
REMARQUE : Pour les installations avec décharge à
l'extérieur,le cache-conduit supérieur peut être inversé
pourdissimuler les fentes.
Achever l’installation
1. Pour les installations sans décharge à l’extérieur (recyclage)
uniquement, installer les ltres à charbon sur les ltres
àgraisse à l'aide des attaches fournies avec l'ensemble.
Voirla section “Entretien de la hotte”.
2. Installer les ltres métalliques. Voir la section “Entretien
delahotte”.
3. Contrôler le fonctionnement de la hotte et de la lampe
duventilateur. Voir la section “Utilisation de la hotte”.
REMARQUE : Pour pouvoir tirer le plus grand parti de
lanouvelle hotte de cuisinière, lire la section “Utilisation
delahotte”.
AVERTISSEMENT
Risque de choc électrique
Relier le ventilateur à la terre.
Brancher le fil relié à la terre au fil vert et jaune relié à
la terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer un
décès ou un choc électrique.
A
B
C
C
D
A. Section supérieure du cache-conduit
B. Cache-conduit – section inférieure
C. Vis de 2,9 x 6,5 mm
D. Bride
