17

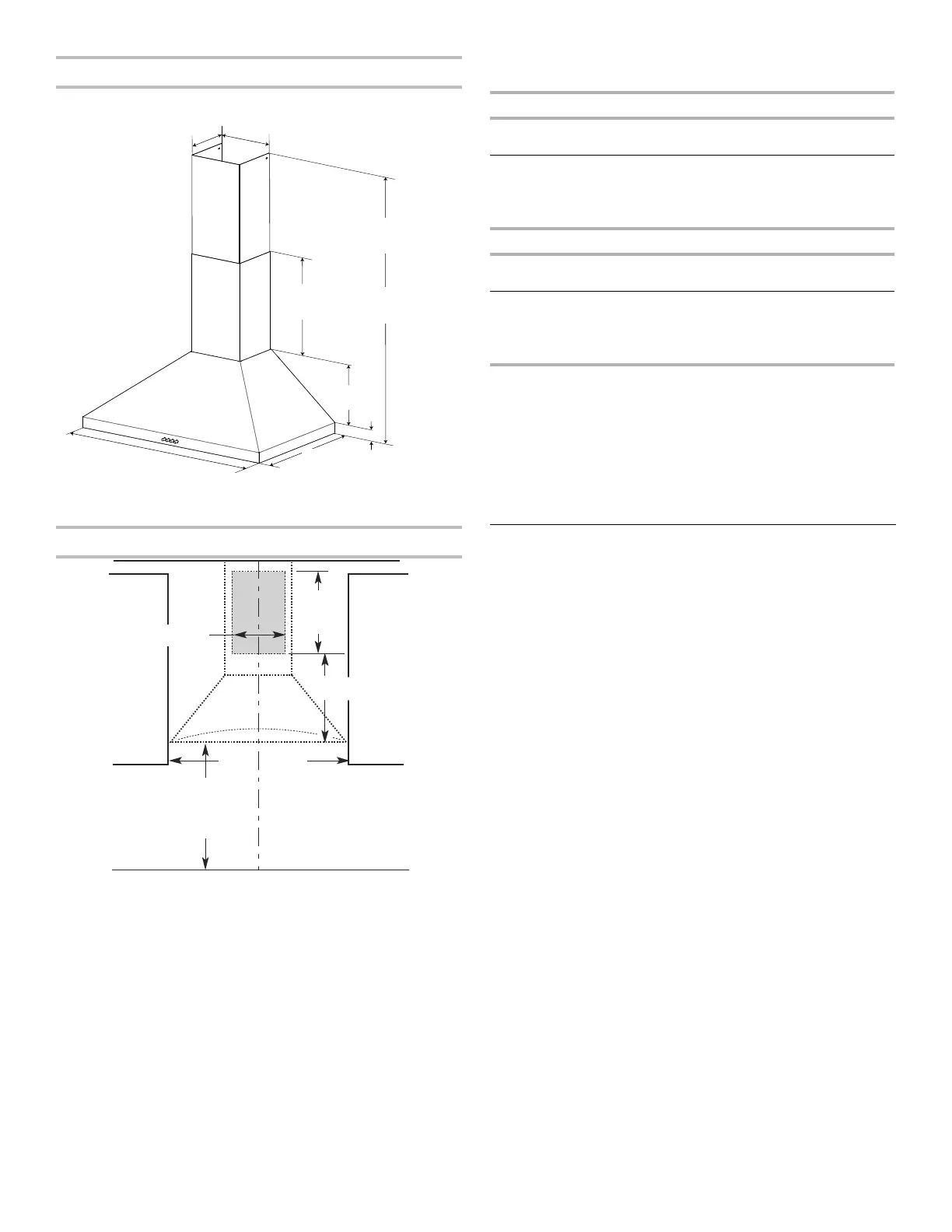

Dimensions du produit
8/
16
"
(20.8 cm)
7/
4
"
(18.3 cm)
*28
7
/
8
"(73.3 cm) min.
42/
16
"(107.5 cm) max.
**28
5
/
8
"(72.7 cm) min.
38"(97.7 cm) max.
14"
(35.6 cm)
17
7
/
8
"
(45.4 cm)
1/
2
" (3.9 cm)
10/
4
"
(26 cm)
30" (76 cm)
36" (91.2 cm)
* Pour installations sans décharge à l'extérieur (recyclage)
** Pour installations avec décharge à l'extérieur
Dimensions du placard
Armoire
latérale
Armoire
latérale
Surface de cuisson
30" (76 cm) or
36" (91.2 cm)
14
13
/
16
" (37.7 cm)
13
3
/
8
"
(34 cm)
“X”
du bas de
la voûte à la
surface de
cuisson
15" (38.1 cm
)
Ligne centrale
*Installations sans décharge à l'extérieur (recyclage)
IMPORTANT :
Valeur minimale de la distance “X” : 24" (61 cm)
àpartirdelasurface de cuisson électrique
Valeur minimale de la distance “X” : 27" (68,6 cm)
àpartirdela surface de cuisson au gaz.
Valeur maximale suggérée pour la distance “X” :
36"(91,4cm)
Les cache-conduits peuvent être adaptés à différentes hauteurs
de plafond. Voir le tableau suivant.
Installations avec décharge à l’extérieur
Hauteur minimale
sous plafond
Hauteur maximale
sous plafond
Surface de
cuissonélectrique
7' 5" (2,26 m) 9' 2" (2,79 m)
Surface de
cuissonà gaz
7' 8" (2,34 m) 9' 2" (2,79 m)
Installations sans décharge à l’extérieur (recyclage)
Hauteur minimale
sous plafond
Hauteur maximale
sous plafond
Surface de
cuissonélectrique
7' 5" (2,26 m) 9' 6" (2,9 m)
Surface de
cuissonà gaz
7' 8" (2,34 m) 9' 6" (2,9 m)
REMARQUE : Les cache-conduits de hotte sont réglables;
on peut les ajuster en fonction de la hauteur disponible
sousplafond ou softe, selon la distance “X” entre le bas
delahotte et la surface de cuisson. Pour des plafonds
dehauteur supérieure, un ensemble d'extension de cache-
conduit en acier inoxydable, peut êtreacheté auprès de votre
revendeur ou d'un distributeur de pièces autorisé. Voir la section
“Assistance ou service” pourcommander. L’extension de cache-
conduit remplace lasection supérieure de cache-conduit fournie
avec la hotte.
Exigences concernant l’évacuation
(seulement pour un modèle
avecdéchargeàl'extérieur)
■ Le circuit d'évacuation doit décharger l'air à l'extérieur,
excepté pour une installation sans décharge à l'extérieur
(recyclage).
■ Ne pas terminer le circuit d'évacuation dans un grenier
oudans un autre espace fermé.
■ Ne pas utiliser une bouche de décharge murale de
4"(10,2cm) normalement utilisée pour un équipement
debuanderie.
■ Utiliser uniquement des conduits métalliques.
Desconduitsen métal rigide sont recommandés.
Nepasutiliserdeconduit de plastique ou en aluminium.
■ La longueur du circuit d'évacuation et le nombre
decoudesdoivent être réduits au minimum pour
fournirlameilleure performance.
Pour un fonctionnement efcace et silencieux :
■ Ne pas utiliser plus de trois coudes à 90°.
■ Veiller à ce qu'il y ait une section droite de conduit
de24"(61cm) ou plus entre les coudes, si on doit
utiliserplus d’un raccord coudé.
■ Ne pas connecter 2 coudes ensemble.
■ Au niveau de chaque jointure du circuit d'évacuation,
assurerl'étanchéité avec les brides de serrage.
■ Le circuit d'évacuation doit comporter un clapet anti-
reux. Si la bouche de décharge murale ou par le toit
comporte un clapet, ne pas utiliser le clapet fourni
aveclahotted'extraction.
■ Assurer l'étanchéité avec un composé de calfeutrage
autourde la bouche de décharge à l'extérieur (mur ou toit).
■ La taille du conduit doit être uniforme.
