54
� El tamaño de los hilos y las conexiones deben cumplir con la
clasificación de la estufa.
Si se va a conectar a un sistema de 3 hilos:
Es posible que los códigos locales permitan el uso de un cable de
suministro eléctrico homologado por UL de 3 hilos, 250 V y 40 o
50 A (flexible). Este cable contiene 3 conductores de cobre con
terminales de anillo o de horquilla con extremos abiertos y hacia
arriba, y termina en un enchufe tipo NEMA 10-50P en el extremo
del suministro eléctrico. Los conectores del extremo del aparato
deben estar a la altura en que el cable de suministro eléctrico
ingresa al aparato. Para ello, se usa un tomacorriente de 3 hilos
de Tipo NEMA 10-50R.

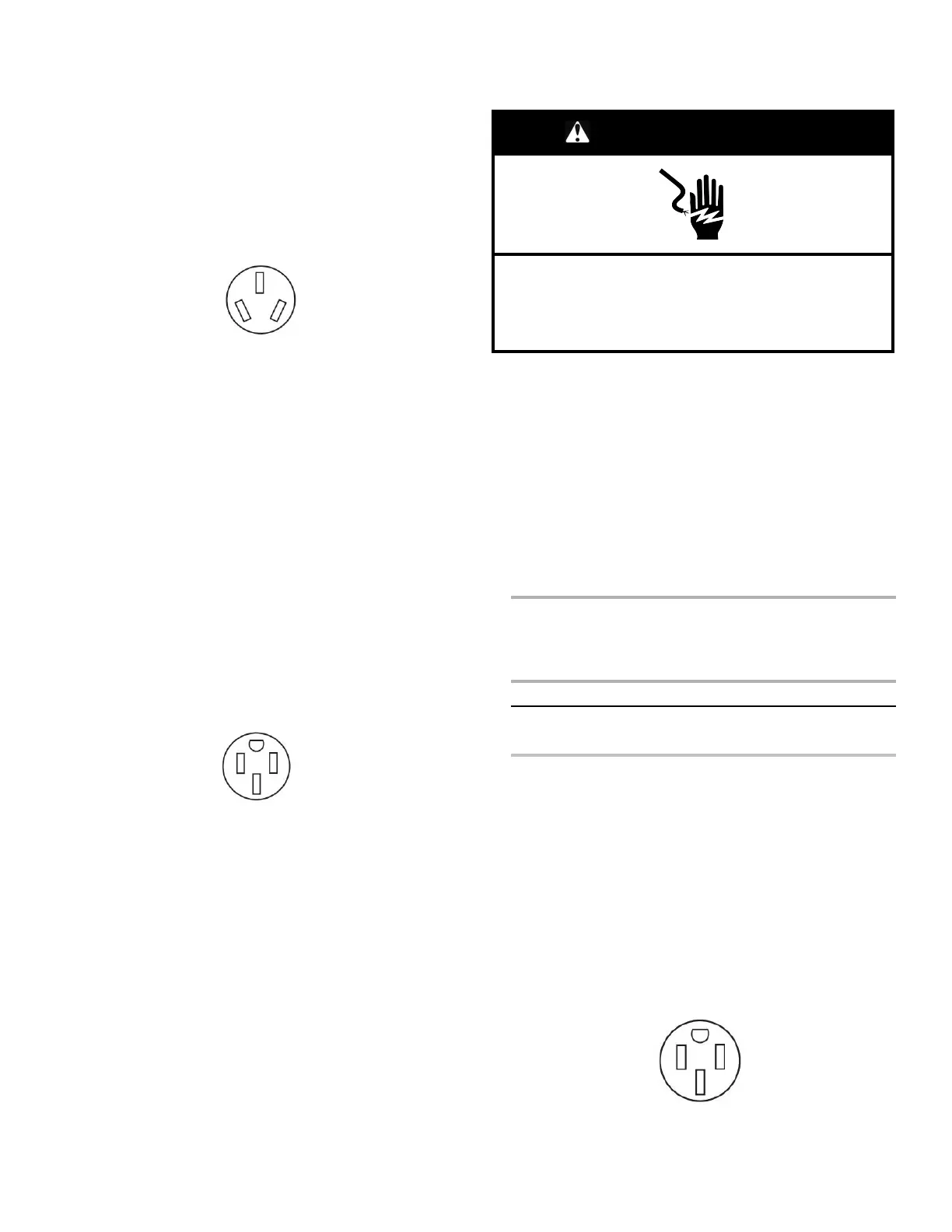

Tomacorriente de 3 hilos (10-50R)
Si se va a conectar a un sistema de 4 hilos:
Esta estufa ha sido fabricada con la conexión a tierra conectada
al neutro por medio de un enlace. Debe revisar la conexión a
tierra para verificar que el hilo verde de puesta a tierra del cable
de suministro eléctrico de 4 hilos esté conectado a el gabinete.
Consulte la sección “Conexión eléctrica, EE. UU. solamente”.
Está prohibido realizar la conexión a tierra a través del conductor
neutro para las nuevas instalaciones de circuito derivado (1996
NEC), las casas rodantes y los vehículos de recreación, o en un
área donde los códigos locales prohíban la conexión a tierra a
través del conductor neutro.
Cuando usa un tomacorriente de 4 hilos Tipo NEMA 14-50R,
debe usar un cable de suministro eléctrico homologado por UL
para estufas (flexible), de 4 hilos, 250 V y 40 o 50 A. Este cable
contiene 4 conductores de cobre con terminales de anillo o de
horquilla con extremos abiertos y hacia arriba, y termina en un
enchufe tipo NEMA 14-50P en el extremo del suministro eléctrico.
El cuarto conductor (de conexión a tierra) debe estar identificado
con una cubierta verde o verde/amarilla y el conductor neutro
debe estar identificado con una cubierta blanca. El cable debe ser
Tipo SRD o SRDT con un protector de cables homologado por UL
y de un largo mínimo de 4 pies (1,22 metros).
Tomacorriente de 4 hilos (14-50R)
Los tamaños mínimos para el conductor de suministro de cobre
de 4 hilos son:
Circuito de 40 A
2 conductores n.° 8
1 hilo blanco neutro n.° 10
1 hilo verde de conexión a tierra N.° 10
Requisitos Eléctricos – Sólo en
Canadá
ADVERTENCIA
Peligro de choque eléctrico
Conecte este aparato con conexión a tierra.
No seguir estas instrucciones podría causar la muerte,
un incendio o una descarga eléctrica.
Si los códigos lo permiten y utiliza un cable de conexión a tierra
separado, es recomendable que un instalador eléctrico
competente determine si la ruta de conexión a tierra y el calibre
del cable cumplen con los códigos locales.
Asegúrese de que la conexión eléctrica y el tamaño del cable
sean adecuados y cumplan con el Estándar CSA C22.1, Código
Canadiense de Electricidad, Parte 1, (su edición más reciente), y
con todos los códigos y las ordenanzas locales.
Puede obtener una copia de los códigos antes indicados en:
Canadian Standards Association
178 Rexdale Blvd.
Toronto, ON M9W 1R3 CANADÁ
� Si no está seguro de que la conexión a tierra de la estufa sea
adecuada, verifíquela con un instalador eléctrico competente.
Valores
nominales de
la estufa*
Valores nominales del
kit de cable de
suministro eléctrico y
protección del
circuito
120/240 V 120/208 V Amperios
8,8 - 16,5 kW 7,8 - 12,5 kW 40 o 50**
16,6 - 22,5 kW 12,6 - 18,5 kW 50**
*La carga calculada por el Código eléctrico nacional (NEC) es
inferior a la carga conectada total indicada en la placa de
modelo/serie/valores nominales.
**Para kits de cable clasificados para 50 A, use kits que
especifique el uso con una abertura de conexión de
1
3
/
8
" (34,9 mm) de diámetro nominal.
� Si dispone de un suministro eléctrico de 4 hilos, monofásico,
de 250 voltios, 60 Hz, CA únicamente, se requiere una
protección mínima del circuito de 40 A en las estufas de
30" (76,2 cm) con fusibles en ambos lados de la línea.
� Se recomienda usar un disyuntor.
� La estufa está equipada con un Cable eléctrico certificado por
UL o CSA International que debe enchufar en un receptáculo
de pared 14-50R estándar. Compruebe que el tomacorriente
de pared esté cerca de la ubicación definitiva de la estufa.
� No utilice un cable de extensión.
