32
� Le calibre des câbles et des raccordements doit être conforme
à la puissance nominale de la cuisinière.
En cas de raccordement à un circuit à 3 conducteurs :
Il est possible que les codes locaux permettent l’utilisation d’un
cordon d’alimentation (en spirale) pour cuisinière homologué UL,
à 3 conducteurs, de 250 V à 40 ou 50 A. Ce cordon contient 3 fils
de cuivre avec cosses à anneau ou cosses ouvertes avec bouts
dégagés avec fiche 10-50P de type NEMA d’un côté. Des
connecteurs du côté de l’appareil doivent être prévus au point
d’entrée du cordon d’alimentation. Cet appareil utilise une prise de
courant à 3 conducteurs de type NEMA 10-50R.

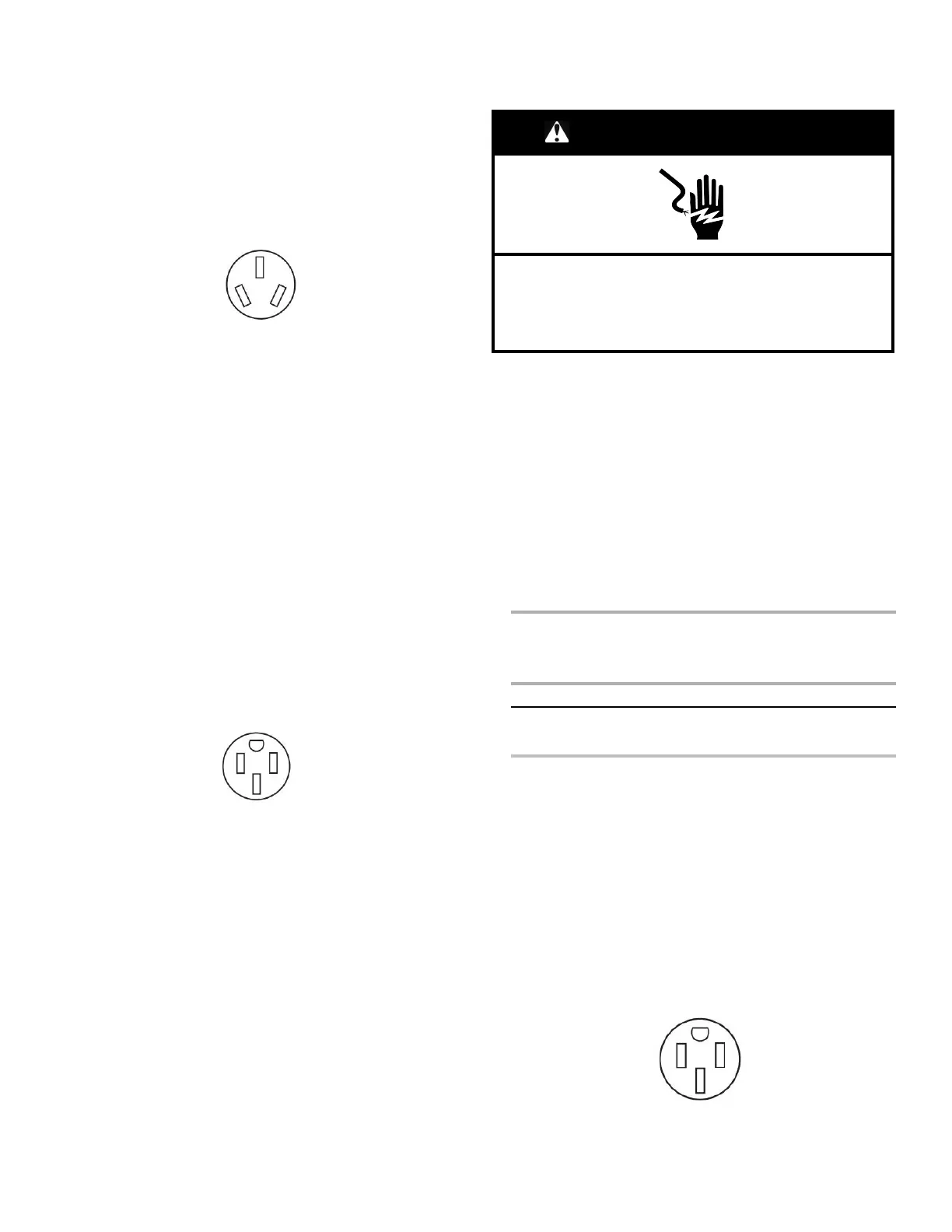

Prise murale à 3 fils (10-50R)
En cas de raccordement à un circuit à 4 conducteurs :
Cette cuisinière est fabriquée avec la mise à la terre connectée au
neutre par une liaison. Le circuit de mise à la terre doit être
modifié pour que le conducteur de mise à la terre vert du cordon
d’alimentation électrique à 4 conducteurs soit raccordé à la
caisse. Voir la section « Raccordement électrique – É.-U.
seulement ».
Effectuer une mise à la terre à partir du connecteur neutre est
illégal pour les nouvelles installations avec circuit de dérivation
(1996 NEC), les maisons mobiles et les véhicules récréatifs ou
dans les régions où les codes locaux interdisent la mise à la terre
à partir du fil de neutre.
Lorsqu’un réceptacle à 4 fils 14-50R de type NEMA est utilisé, un
cordon d’alimentation à 4 fils (avec raccord flexible) pour
cuisinière homologué UL de 250 V, 40 ou 50 A correspondant doit
être utilisé. Ce cordon contient 4 fils de cuivre avec cosses à
anneau ou cosses ouvertes avec bouts dégagés et fiche 14-50P
de type NEMA d’un côté.
Le quatrième conducteur (mise à la terre) doit être identifié par
une gaine verte, ou vert et jaune, et le conducteur neutre doit être
identifié par une gaine blanche. On doit utiliser un cordon de type
SRD ou SRDT avec un serre-câbles homologué UL d’au moins
4 pi (1,22 m) de long.
Prise murale à 4 fils (14-50R)
La taille minimum pour un conducteur en cuivre d’un cordon
d’alimentation à 4 fils en cuivre est :
Circuit de 40 A
2 conducteurs no 8
1 conducteur neutre no 10 (blanc)
1 conducteur de mise à la terre no 10 (vert)
Spécifications électriques – Canada
seulement
AVERTISSEMENT
Risque de décharge électrique
Appareil relié à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
Si on utilise un conducteur distinct de liaison à la terre et lorsque
les codes le permettent, il est recommandé qu’un électricien
qualifié vérifie que la liaison à la terre est adéquate et le calibre
des fils est conforme aux codes locaux.
Vérifier que le raccordement à la source d’électricité et le calibre
des conducteurs sont conformes aux prescriptions de la plus
récente édition de la norme CSA C22.1, partie 1 – Code canadien
de l’électricité et de tout code ou règlement local en vigueur.
Pour obtenir un exemplaire des normes des codes ci-dessus,
contacter :
Association canadienne de normalisation
178 Rexdale Blvd.
Toronto, ON M9W 1R3 CANADA
� En cas de doute quant à la qualité de la liaison à la terre de la
cuisinière, consulter un électricien qualifié.
Puissance
nominale de la
cuisinière*
Intensité nominale
spécifiée du cordon
d’alimentation et de la
protection du circuit
120/240 V 120/208 V Courant
8,8–16,5 kW 7,8–12,5 kW 40 ou 50**
16,6–22,5 kW 12,6–18,5 kW 50**
*La charge NEC calculée est inférieure à la charge totale
connectée indiquée sur la plaque signalétique.
**Pour les ensembles avec cordon de 50 A nominal, utiliser
des trousses conçues pour être utilisées avec une ouverture
de raccord d’un diamètre nominal de 1
3
/
8
po (34,9 mm).
� Lorsqu’une source d’alimentation à une phase à 4 fils de 250 V
CA à 60 Hz est accessible, une protection de circuit minimum
de 40 A avec fusible aux deux bouts du circuit est requise pour
les cuisinières de 30 po (76,2 cm).
� L’emploi d’un disjoncteur est recommandé.
� Cette cuisinière est munie d’un cordon d’alimentation certifié
UL ou CSA International Certified conçu pour être branché
dans un réceptacle mural 14-50R standard. Veiller à ce que la
prise murale se trouve à proximité de l’emplacement définitif
de la cuisinière.
� Ne pas utiliser de rallonge.
