36
Pièces fournies: Poignées de porte du réfrigérateur (2),
Poignée du tiroir du congélateur (1)
Outils requis: Clé hexagonale de 1/8po
Installation des poignée de porte
REMARQUE: Les vis de blocage sont préinstallées sur la poignée.
1. Retirer les poignées de l’emballage à l’intérieur du réfrigérateur.
2. Ouvrir la porte du réfrigérateur. Placer la poignée sur les vis à
épaulement montées sur la porte opposée en orientant les vis
de blocage vers la porte adjacente.
3. Pousser fermement la poignée vers la porte jusqu’à ce que la
base de la poignée soit en afeurement de la porte.
4. Tout en maintenant la poignée, introduire le côté court de la
clé à tête hexagonale dans le trou supérieur, puis tourner
légèrement la clé à tête hexagonale pour l’engager dans
lavisde blocage.
5. Serrer la vis de blocage jusqu’à ce qu’elle commence à
toucher la vis à épaulement en la tournant dans le sens
horaire. Ne pas serrer complètement.
6. Répéter les étapes4 et 5 pour serrer la vis de blocage inférieure.
7. Une fois que les deux vis de blocage ont été partiellement
serrées, comme décrit dans les étapes précédentes, serrer
complètement les deux vis de blocage
IMPORTANT: Lorsque les vis semblent serrées, les serrer d’un
quart de tour supplémentaire. Sans ce serrage supplémentaire,
la poignée ne sera pas correctement installée.
8. Répéter les étapes2 à 6 pour installer l’autre poignée sur la
porte adjacente du réfrigérateur.
Installation de la poignée du tiroir
1. Le tiroir du congélateur étant fermé, placer la poignée sur les
vis à épaulement, avec les vis de blocage orientées vers le sol.
2. Pousser fermement la poignée vers le tiroir jusqu’à ce que la
base de la poignée soit en afeurement avec le tiroir.
3. Introduire le côté court de la clé à tête hexagonale dans le
trou gauche, puis tourner légèrement la clé à tête hexagonale
pour l’engager dans la vis de blocage.
4. En tournant la clé de gauche à droite, serrer la vis de blocage
d’un quart de tour à la fois. Répéter jusqu’à ce que la vis
semble serrée.
5. Répéter les étapes3 et 4 pour serrer la vis de blocage du
côté droit sur la vis à épaulement.
6. Une fois que les deux vis de blocage ont été partiellement
serrées, comme décrit dans les étapes précédentes, serrer
complètement les deux vis de blocage
IMPORTANT: Lorsque les vis semblent serrées, les serrer d’un
quart de tour supplémentaire. Sans ce serrage supplémentaire,
la poignée ne sera pas correctement installée.
7. Conserver la clé à tête hexagonale et toutes les instructions.
Démontage des poignées
1. Tout en maintenant la poignée, introduire le côté court de la
clé à tête hexagonale dans le trou pour vis de blocage, puis
tourner légèrement la clé à tête hexagonale pour l’engager
dans la vis de blocage.
2. Desserrer la vis de blocage en la tournant d’un quart de tour
à la fois dans le sens droit vers gauche.
3. Répéter les étapes1 et 2 pour l’autre vis de blocage. Tirer
lentement sur la poignée pour la dégager de la porte ou du tiroir.
4. Si nécessaire, retirer les vis à épaulement de la porte avec un
tournevis cruciforme.

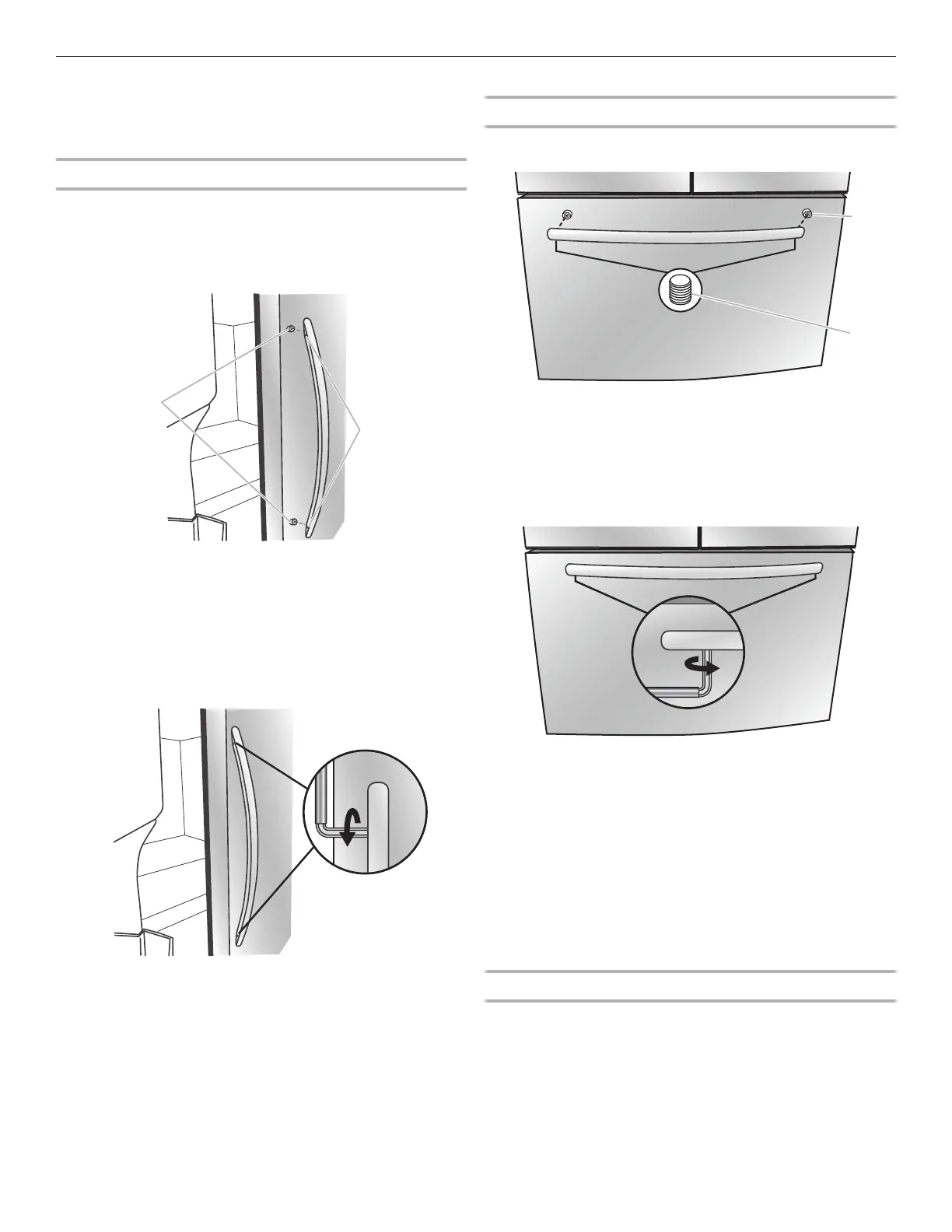

A
B
A. Vis à épaulement
B. Vis de blocage à l’intérieur de la poignée
A
B
A. Vis à épaulement
B. Vis de blocage à l’intérieur de la poignée
Installation et retrait des poignées
